ユーザーマニュアル SIPLACE SX4/ DX4 6 ステーション詳細 ソフトウエアバージョン SC.704.xx 以降 20 11 年 2 月日本語版 6.1 ノズルチェンジャー 305 6.1.3.3 ツインスタ ー用ノズルチェンジャーの位置 ツインスターでは、次のロケー ションのおのおのにノズルチェンジャーを 1 個インストールで きます。 ロケーション 1、3、4 のノズルチェンジャー : マガジン 12 個 ロケーション …
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.1 ノズルチェンジャー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
304
6.1.3 SIPLACE ツインスター用ノズルチェンジャー (SX4 のみ )
アイテム番号 03005191-xx ノズル 2 個用マガジン
アイテム番号 03001807-xx ノズル 1 個用マガジン
6

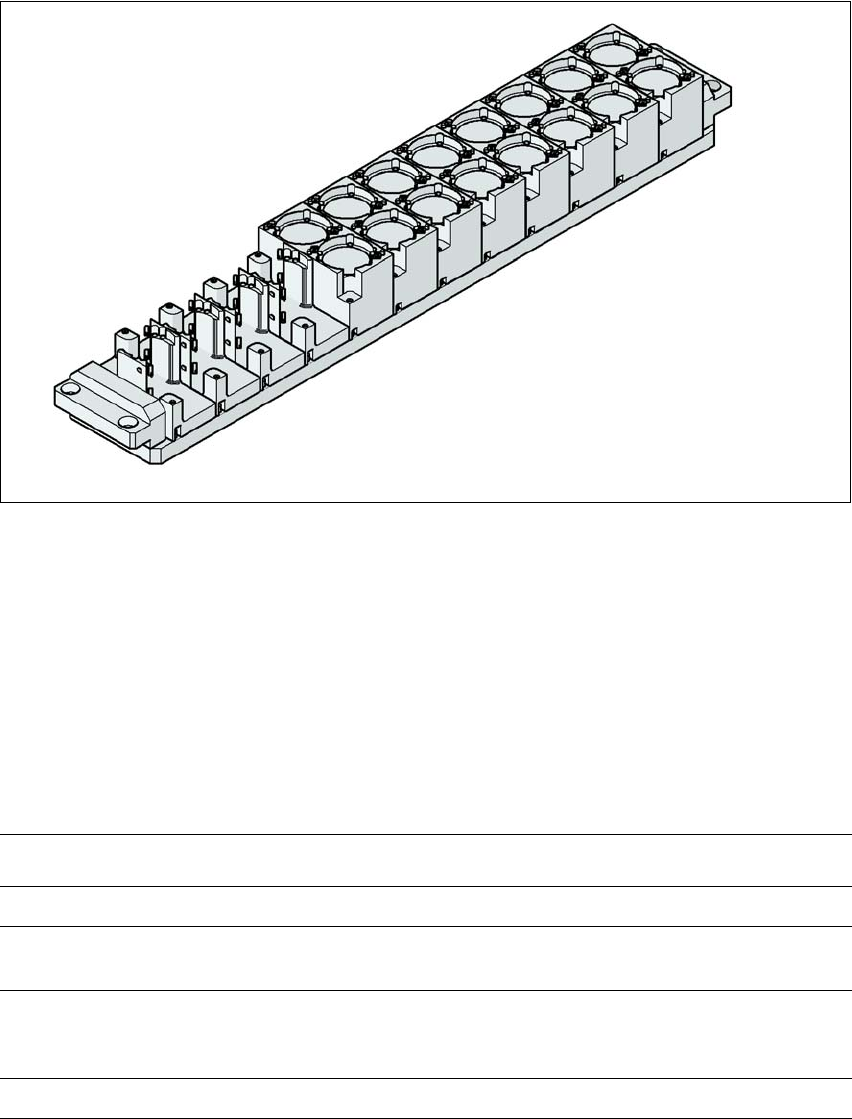

図 6.1 - 13 SIPLACE ツインスター用ノズルチェンジャー
6.1.3.1 説明
このノズルチェンジャーには、ノズルマガジンが 12 個取り付けられます。次の二種類のマガジ
ンが利用できます。標準マガジンと、特殊ノズルまたはグリッパ用マガジンです。マガジンは、
共通サポートに固定されます。これらは、二本の平行ピンを使用して、センタリングされ、二
本の皿ネジで所定の場所に固定されます。
6.1.3.2 テクニカルデータ
6
SIPLACE ツインスター用ノズルチェンジャー
寸法（長さ x 幅 x 高さ） 448 mm x 68.5 mm x 49 mm
ノズルホルダの個数
16 個、標準ノズル
4 個、特殊ノズルまたはグリッパ
ノズルタイプ
5xx、標準
4 xx、アダプタ付き
9 xx、アダプタ付き
ノズル交換時間 ノズル 1 個あたり約 2 秒
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.1 ノズルチェンジャー
305
6.1.3.3 ツインスター用ノズルチェンジャーの位置
ツインスターでは、次のロケーションのおのおのにノズルチェンジャーを 1 個インストールで
きます。
ロケーション 1、3、4 のノズルチェンジャー : マガジン 12 個
ロケーション 2 のノズルチェンジャー : マガジン 10 個
これにより、マガジン 22 個、全部で 44 個のノズルガレージのあるノズルチェンジャーが合計
2 個になります。
6
図 6.1 - 14 ツインスター用ノズルチェンジャーの位置 - 構成例
(1) ツインスター用ノズルチェンジャー
(2) ツインスター
(3) 固定カメラ
(4) マルチスター
(5) マルチスターのノズルチェンジャー
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.1 ノズルチェンジャー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
306
6.1.3.4 アセンブリ
ノズルチェンジャーは、部品トロリー結合ユニットに取り付けられます。
6
図 6.1 - 15 アセンブリ位置
(1) マーク穴
(2) オペレータ側
(3) PCB コンベヤ側を向いている矢印
6
→ オペレータが見て、マーク穴（アイテム 1）が左側になるようにノズルチェンジャーを揃
えます。
警告 6
– おのおのの実装ヘッドに対応するノズルチェンジャーしかインストールしないでください。
混載した構成では、ヘッドが衝突する危険性があります。
