ユーザーマニュアル SIPLACE SX4/ DX4 4 据え付けと委託作業 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.5 使用済みテ ープダクトを部品高さに調整する 225 4.5 使用済みテープダクトを部品高さに調整する 12mm より高いポケットのあるテープを使 用するフィーダが使用される場合、仕切り板 (1) を取 り外します。 4 (1) 12 mm より 大きいテープ の仕切り板、 …
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.4 部品トロリーを PCB 搬送高さに合わせる ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
224
4.4.1 警告指導
警告 4
ASM Assembly Systems GmbH&Co.KG エンジニアまたは資格のある人しか部品トロリー高さを調
整することは許されません。
→ 適用できる事故防止規則に必ず従ってください。
→ 段取り替えテーブルの高さを調整する場合、段取り替えテーブルからすべてのフィーダを
取り外してください。
4.4.2 工具と器材
部品トロリーの高さを調整するのに次の工具と器材が必要になります。
– マウントデバイス ( アイテム番号 03015976-xx)
– 部品トロリーテーブルを持ち上がるためのリフトデバイス、搬送能力は、最低 80 kg
4.4.3 部品トロリーの高さを変更する
警告 4
→ 段取り替えテーブルからすべてのフィーダを取り外してください。
→ 高さを調整するために、段取り替えテーブルにマウントデバイスを取り付けます。これに
より、テーブルを上げたり、下げたりするときに、段取り替えテーブルが変形してしまう
のを防止します。
→ 取付補助具を二本のキャップボルト M8 x 50 で段取り替えテーブルに固定します。段取り
替えテーブル 60 および段取り替えテーブル 30 では二個の異なる穴があります。
→ てこデバイスをアイボルトに掛けます。
→ 固定ネジを緩め、段取り替えテーブルを所要の位置へ持ち上げます。
→ 固定ネジを取り付け、締めつけます。
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.5 使用済みテープダクトを部品高さに調整する
225

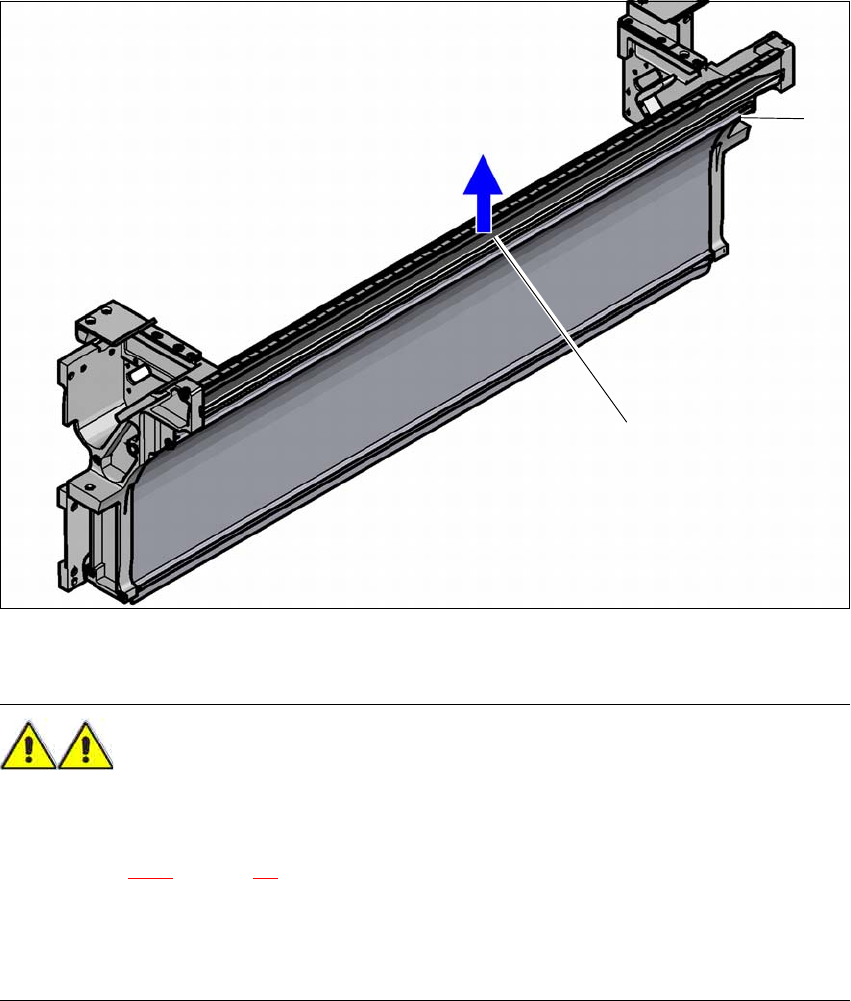

4.5 使用済みテープダクトを部品高さに調整する
12mm より高いポケットのあるテープを使用するフィーダが使用される場合、仕切り板 (1) を取
り外します。
4
(1) 12 mm より大きいテープの仕切り板、取り外し可能
(2) 固定ネジ
警告 4
→ 仕切り板を取り外すには、マシンの電源を切断します。
→ マシンを電源およびコンプレッサから切り離します。
→ セクション 2.11
、ページ 87 に記述されているように、未確認のまま再度電源が入らないよ
うにマシンをロックします。
→ テープカッタの作動圧力が 0 MPa に降下するまで待ちます。
→ 使用済みテープダクトに手を入れないこと。
→ 固定ネジを緩めます。
→ 仕切り板を引き出します。
(1)
(2)
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.6 マシンの委託作業をする ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
226
4.6 マシンの委託作業をする
4.6.1 お客様の現場でマシンの委託作業をする
→ すべてのモジュールが正しく固定されていることをチェックします。
→ X/Y 軸の出荷用金具を
取り外す前
にケバのないクロスでリニアガイドレールを清掃します。
これを行うときに溶剤を
使用しない
( セクション 4.3.10、ページ 222 参照 )。
→ マシンに電源を投入し、原点復帰動作を実行します。
→ 実装プログラムをコンピュータにコピーし、テストします。
→ 3-4 時間の暖機運転の経過後マシンの原点をチェックします。
→ お客様のオペレータに、お客様のプログラムに従ってフィーダを装備してもらいます。
→ ジョブガイドを使用して、お客様のオペレータにフィーダの取り扱いを指導します。
→ お客様専用に取り付けられたオプションすべて（とくにソフトウエア）が、正しく機能す
ることをチェックし、注文書またはファクスを使用して必要なスペアパーツがあれば注文
します。
→ マシン設置後、Y 軸マッピングを実施します。
4.6.2 お客様の従業員を指導する
→ 特にソフトウエア / ソフトウエアの互換性について、お客様専用に取り付けられたオプ
ションすべてを説明します。
→ ラインコンピュータ /SIPLACE Pro のプログラムエディタのプログラミングについて説明し
ます。
→ ステーションソフトウエアの使い方についてオペレータおよびラインエンジニアを指導し
ます。
→ パスワードによる保護について説明します。
→ ユーザーマニュアルおよび予防保守にしたがってお客様の従業員を指導します。
4.6.3 テスト運転または生産を開始する
→ テスト PCB またはお客様がご提供の PCB を使用してラインをテストします。
→ お客様の生産および性能データを記録し、そのデータを準備し、設置レポートにそのデー
タを文書化します。
→ データを保管し、安全のためお客様にコピーを渡します。
