6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/ DX4 6.14 ビジョンティーチングステーショ ン ソフトウエアバー ジョン SC.704.xx 以降 2011 年 2 月日本語版 330 6.14 ビジョンティーチングステーション アイテム番号 00119788-xx ビ ジョンティー チングステー ション 6 図 6 .14 - 1 部品カメラ、タイプ 33 付きビジョンティーチングス テーション
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.12 バキュームポンプ
329
6.12 バキュームポンプ
アイテム番号 00119787-xx X シリーズおよび SX/DX 用バキュームポンプ
6.12.1 バキュームポンプの安全指導
警告 6
オペレーティングマニュアルにある安全指導に特に注意してください！
6.12.2 説明
各収集装着ヘッドには、必要なバキュームを保持回路および装着回路に供給する専用のバ
キュームジェネレータがあります。実装ヘッドのバキュームジェネレータは、ベンチュリの原
理で動作します。バキュームポンプと組み合わせると、圧縮空気消費量を、スピードスター
(C&P20) で大きく低下させることができます。かかった光熱費にしたがって、ランニングコス
トが低下します。
ご注意 6
バキュームポンプによる圧縮空気消費量は、セクション 3.2.4 のページ 102 にあります。
6.13 ロングボードオプション (LBO)
「ロングボード」オプションにより、指定されたボード長を超える基板を配置することができる
ようになります。
ご注意 6
このオプションの機能は、ボードのジオメトリによって異なります。
アイテム番号 00519873-xx デュアルコンベヤ SX 用「ロングボード」オプション
アイテム番号 00120623-xx シングルコンベヤ DX4 用「ロングボード 550 mm」オプション
アイテム番号 00120624-xx シングルコンベヤ DX4 用「ロングボード 380 mm」オプション
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.14 ビジョンティーチングステーション ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
330
6.14 ビジョンティーチングステーション
アイテム番号 00119788-xx ビジョンティーチングステーション
6

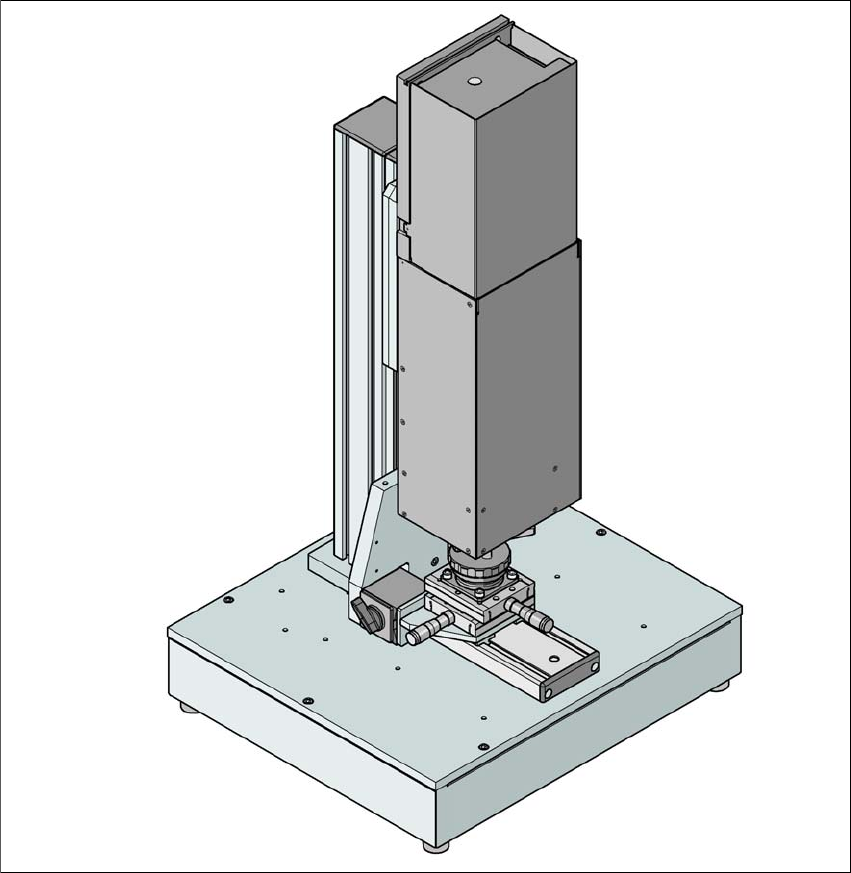

図 6.14 - 1 部品カメラ、タイプ 33 付きビジョンティーチングステーション
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.14 ビジョンティーチングステーション
331
6.14.1 説明
ビジョンティーチングステーションは、SIPLACE 実装マシンで実装する部品の部品形状記述を
作成したり、テストしたりするためのシステムです。
ビジョンティーチングステーションは、基本的に次の部分から構成されています。
– 電子回路および 1 台または 2 台の部品カメラのあるベースモジュール
– ミニタワー PC
WINDOWS XP オペレーティングシステム 6
SIPLACE ビジョン画像処理ソフトウエア 6
SIPLACE Pro データベースサーバ 6
カメラインタフェース : CAN バスカードおよびカメラバスカード 6
ビジョンティーチングステーションを使用して、どの実装マシンに対しても部品形状の記述を
作成したり、テストしたり、部品の検査をおこなったりします。
このため、作成された部品形状記述は、ビジョンティーチングステーションの SIPLACE Pro
データベースに保存され、生産システムの SIPLACE Pro データベースに転送されます。解析の
ために、実装マシンからビジョンティーチングステーションへ、ビジョンのスクリーンショッ
トをダウンロードすることもできます。現在のところ、まだマルチ部品測定だけは実装マシン
で実行しなければなりません。
6.14.2 長所
このオフラインシステムの大きな長所は、生産システムから完全に独立しており、部品形状記
述を作成したり、テストしたりするのに、生産システムの資源をまったく使用する必要が無い
ことです。その結果、部品形状の記述およびそれをテストすることによる生産性の損失があり
ません。新規の生産を導入するのに要する時間も、この独立システムにより大きく短縮するこ
とができるようになります。
