4.1.3.2 SIPLACE DX4
出荷時のマシンは、次のような構成になります。
– シングルコンベヤのトラックは、幅 210 mm に設定します。この幅調整は、マシンを微調整
するときに重要になります。
– キーボードは両方ともプラグから外し、取り外します。
– モニタは両方とも取り外します。
– 表示ランプは両方とも取り外します。
– テープコンテナおよび使用済みテープコンテナは別々に梱包します。
– すべての X-Y 軸の軸は、出荷用金具で固定します。
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.1 運搬および出荷構成
189
4

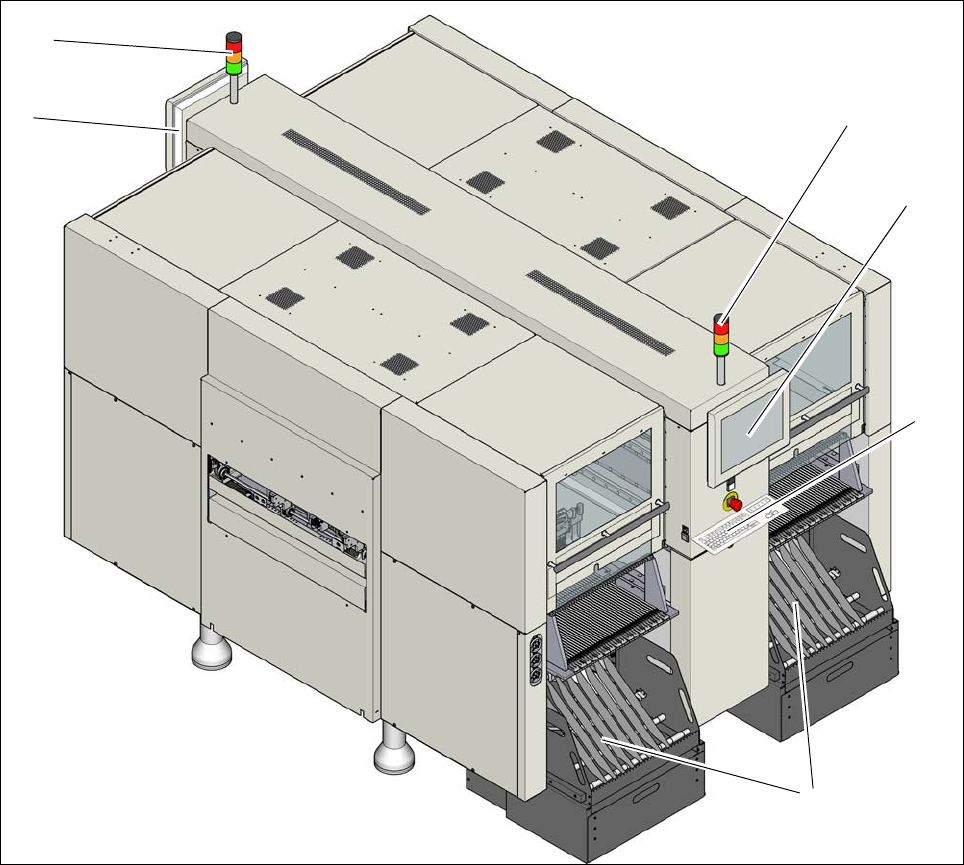

図 4.1 - 3 SIPLACE DX4 の出荷構成
(1) 表示ランプ ( 両方とも取り外す。)
(2) モニタ ( 両方とも取り外す。)
(3) キーボード ( 両方とも取り外す。)
(4) テープコンテナおよび使用済みテープコンテナ ( すべて別個 )
(1)
(2)
(3)
(4)
(1)
(2)
(3)
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.1 運搬および出荷構成 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
190
4.1.4 マシンを木箱で運搬する
4.1.4.1 サービス
特別なサービスとして、SIPLACE は、SIPLACE マシンをお客様の生産ラインに完全に組み込むこ
とができます。広範な専門知識で、また正しい工具および器材を使用することにより、設置作
業工程を円滑および効率的に実施することができます。しかし、これには、お客様にてあらか
じめ設備基盤を明確にし、お客様の生産施設で所要の変更を行なう必要があります。
最も安全にマシンを運搬する方法は、必ず木箱に入れるか、少なくともパレットにのせること
であることに注意してください。これにより、たとえば脚が障害物に衝突してマシンに深刻な
損害が発生することを防止します。
4.1.4.2 安全指導
警告 4
– 重量物を運搬することに関して適用できる事故防止規則に従います。
– マシンを運搬するのにページ 190
のセクション 4.1.4.3 で指定されているフォークリフト
トラックを使用しないと、マシンが転倒する危険性があります。
– 特に、安全靴を履いて、足を挟まれる危険性を少なくする必要があります。
– 特に、安全靴を履いて、足を挟まれる危険性を少なくする必要があります。
4.1.4.3 輸送手段
パレットに載せたマシン、または木箱に入ったマシンを運搬するのに次の仕様のフォークリフ
トトラックを使用します。
フォーク長さ : 最小 1800 mm
搬送荷重 : 最小 6000 kg
フォーク間の間隔 : 最小 350 mm 4
