ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.1 ノズルチェンジャー
305
6.1.3.3 ツインスター用ノズルチェンジャーの位置
ツインスターでは、次のロケーションのおのおのにノズルチェンジャーを 1 個インストールで
きます。
ロケーション 1、3、4 のノズルチェンジャー : マガジン 12 個
ロケーション 2 のノズルチェンジャー : マガジン 10 個
これにより、マガジン 22 個、全部で 44 個のノズルガレージのあるノズルチェンジャーが合計
2 個になります。
6

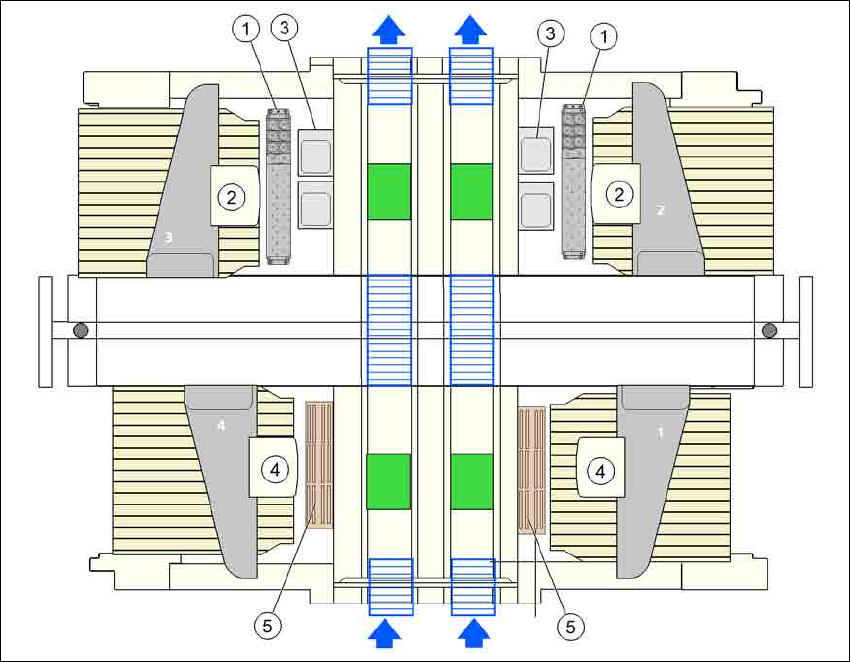

図 6.1 - 14 ツインスター用ノズルチェンジャーの位置 - 構成例
(1) ツインスター用ノズルチェンジャー
(2) ツインスター
(3) 固定カメラ
(4) マルチスター
(5) マルチスターのノズルチェンジャー
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.1 ノズルチェンジャー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
306
6.1.3.4 アセンブリ
ノズルチェンジャーは、部品トロリー結合ユニットに取り付けられます。
6

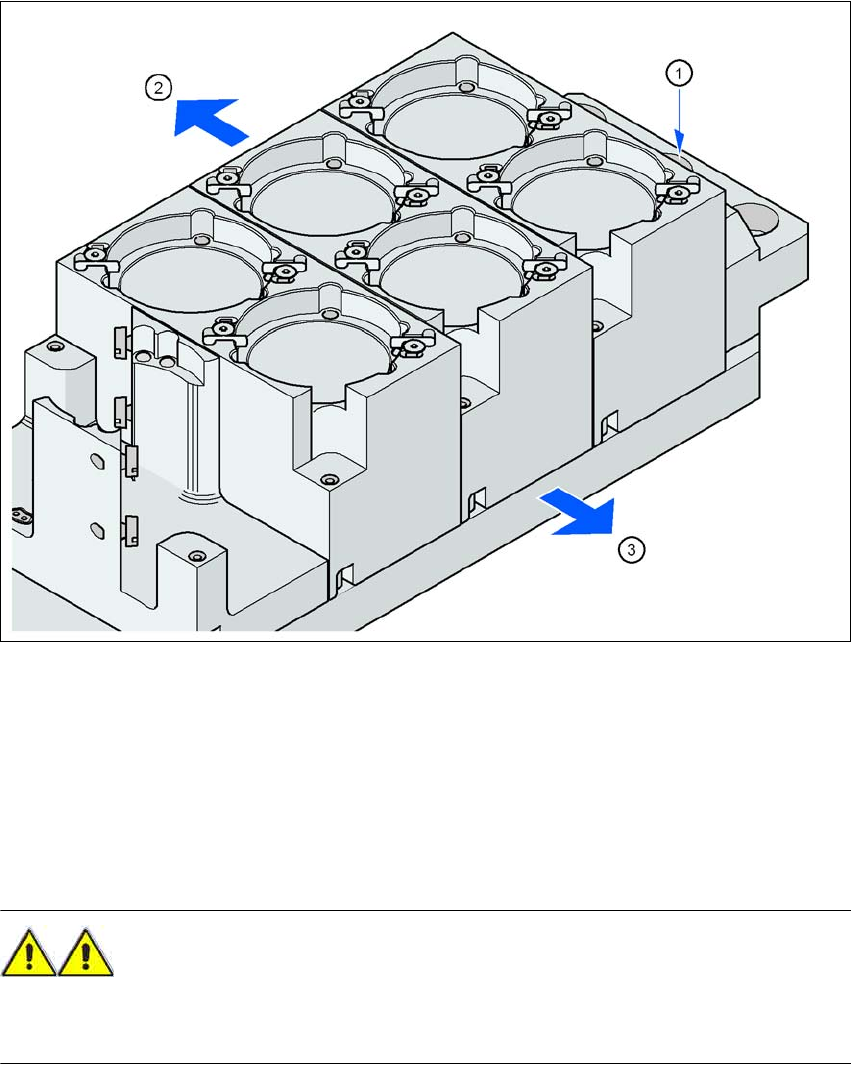

図 6.1 - 15 アセンブリ位置
(1) マーク穴
(2) オペレータ側
(3) PCB コンベヤ側を向いている矢印
6
→ オペレータが見て、マーク穴（アイテム 1）が左側になるようにノズルチェンジャーを揃
えます。
警告 6
– おのおのの実装ヘッドに対応するノズルチェンジャーしかインストールしないでください。
混載した構成では、ヘッドが衝突する危険性があります。
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.1 ノズルチェンジャー
307
6.1.3.5 SIPLACE ツインスター用部品廃棄箱
SIPLACE ツインスター用に部品廃棄箱を取り付けられます。これは、固定カメラの隣に取り付
けられます。
6
図 6.1 - 16 SIPLACE ツインスター用部品廃棄箱
6.1.3.6 グリッパと特殊ノズル
SIPLACE マシンは、標準 SMT 対象部品に加えて、スルーホール技術および異形（OSC）部品を基
本とする部品を実装することができます。SEAS も、特殊ノズルおよびグリッパを並行して開発
し続けています。
実装ジョブを最高速度、精度、柔軟性で処理するために、特殊ノズルは、すべての実装ヘッド
で利用できます。自動ノズルチェンジャーを使用することも、生産変更で発生するセットアッ
プ時間を減少させます。
SEAS は、IC ヘッドに機械式グリッパを供給することができます。部品の表面が、ノズルで吸着
するのに不向きな場合、機械式グリッパで吸着し、実装することができます。2 種類のグリッ
パがあり、その機能は、次の二つのグループに分けることができます。
– 外側の縁で部品を把持するグリッパ、および
– 内側の縁で部品を把持するグリッパ。
特殊ノズルおよびグリッパについての情報は、SEAS から手に入ります。特殊マガジンおよびグ
リッパの製造についても、SEAS にお問い合わせください。
