ユーザーマニュアル SIPLACE SX4/ DX4 3 テクニカルデータおよびアセ ンブリ ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月 日本語版 3.9 SI PLACE SX4/DX4 の X フィーダ 157 3.9.2.5 24 mm X テープフィーダ 3 図 3.9 - 7 24 mm X テープフィーダ 3 3 3 24 mm X テープフィー ダ アイテム番号 00141273-xx スプライ…
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 の X フィーダ ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
156
3.9.2.4 16 mm X テープフィーダ
3
図 3.9 - 6 16 mm X テープフィーダ
3
16 mm X テープフィーダ
アイテム番号 00141272-xx
スプライスセンサ付き 16 mm X テープフィーダ
アイテム番号 00141292-xx
幅
34.4 mm
フィーダが占有するロケーション個数
3
送りピッチ
4 mm から 20 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.9 SIPLACE SX4/DX4 の X フィーダ
157
3.9.2.5 24 mm X テープフィーダ
3

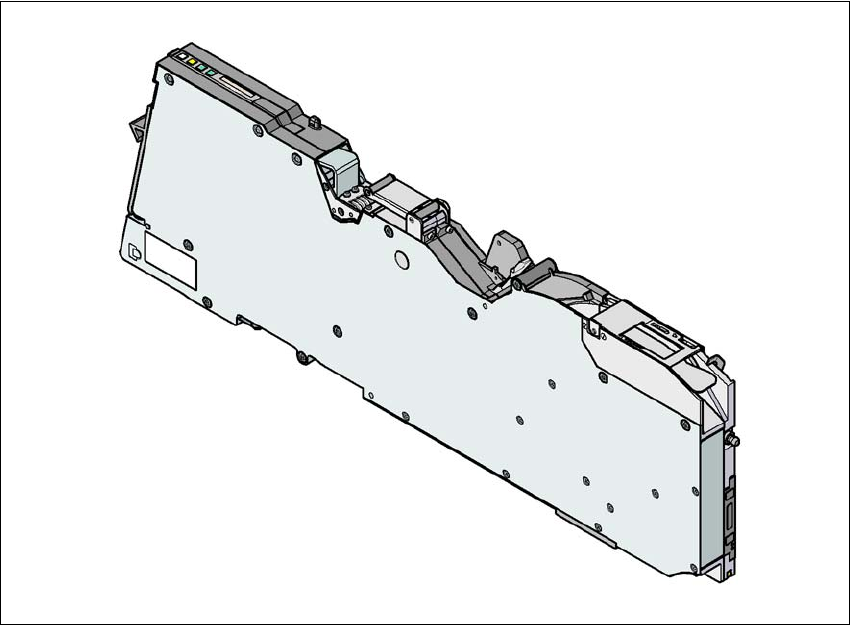

図 3.9 - 7 24 mm X テープフィーダ
3
3
3
24 mm X テープフィーダ
アイテム番号 00141273-xx
スプライスセンサ付き 24 mm X テープフィーダ
アイテム番号 00141293-xx
幅
34.4 mm
フィーダが占有するロケーション個数
3
送りピッチ
4 mm から 32 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 の X フィーダ ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
158
3.9.2.6 32 mm X テープフィーダ
3
図 3.9 - 8 32 mm X テープフィーダ
3
3
32 mm X テープフィーダ
アイテム番号 00141274-xx
スプライスセンサ付き 32 mm X テープフィーダ
アイテム番号 00141294-xx
幅
46.2 mm
フィーダが占有するロケーション個数
4
送りピッチ
4 mm から 40 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
