3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.5 実装ヘッド ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
114
3.5.1.2 テクニカルデータ
3
3.5.1.3 部品廃棄箱のセンサ
ご注意 3
スピードスターを使用する場合、オプションの部品廃棄箱のセンサをお奨めします ( ページ
321 のセクション 6.5 も参照してください )。
対象部品
a
a) 実装できる対象部品は、パッド形状、カスタマ専用の規格、梱包許容誤差によっても影響を受けること
にご留意ください。
01005 から 2220、Melf、SOT、SOD
部品仕様
最大高さ
最小リードピッチ
最小リード幅
最小ボールピッチ
最小ボール径
最小寸法
最大寸法
最大重量
4 mm
0.25 mm
0.1 mm
0.4 mm
0.2 mm
0.4 mm x 0.2 mm
6 mm x 6 mm
1 g
プログラム可能な着地圧力、可変ピッチ 1.5 N から 4.5 N
ノズルタイプ 10xx、11xx、12xx
X/Y 精度
b
b) 精度の値は、ベンダー中立の IPC 規格を使用して測定されました。
± 41 μm/3、± 55 μm/4
回転精度 ± 0.5°/3、± 0.7°/4
対象部品 95%
部品カメラタイプ 23
照明レベル 5
可能な照明レベル設定 256
5
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.5 実装ヘッド
115
3.5.2 SIPLACE マルチスター CPP(SX4 のみ )
3

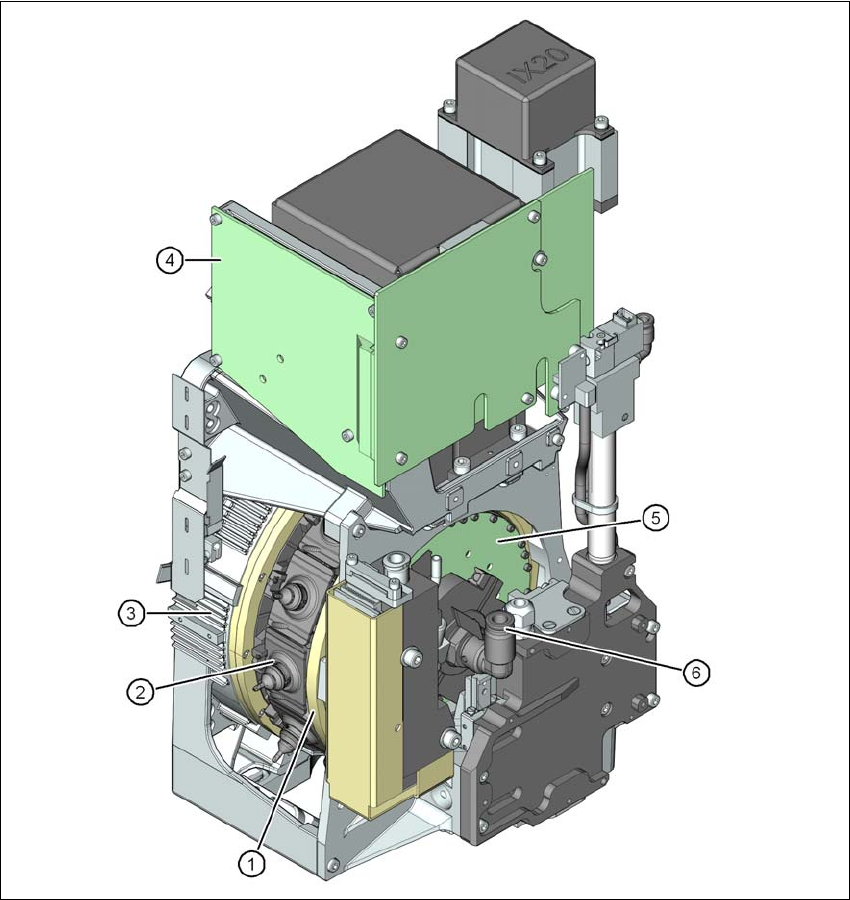

図 3.5 - 3 SIPLACE マルチスター - 正面図、機能グループ、パート 1
(1) 12 セグメント付きスター軸
(2) 内蔵 DP ドライブ付きセグメント
(3) スタードライブ用トルクモータ
(4) 中間分配ボード
(5) 12 DP ドライブ用コントロールボード
(6) 吸着 / 装着および保持回路のベンチュリノズル用圧縮空気接続口
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.5 実装ヘッド ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
116
3
図 3.5 - 4 SIPLACE マルチスター - 正面図、機能グループ、パート 2
(1) C&P 部品カメラ、タイプ 29/30、27 x 27、デジタル
(2) スター軸ドライブ用トルクモータ
(3) Z 軸ドライブ ( リニアモータ )
(4) 戻しシリンダ
(5) 圧力コントロールバルブ
