ユーザーマニュアル SIPLACE SX4/ DX4 2 運転上の安全 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.7 安全装置 67 2 図 2.7 - 4 スイッチとボ タンの位置 - PCB 搬入側を見て (SX4 の例 ) (1) 停止ボタン（黒） (2) 起動ボタン ( 緑 ) (3) 非常停止ボタン (4) 各ロケーションで部品トロリ ーを結合、切り離しするボ タン (SX4 のみ )…

100%1 / 350
2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4
2.7 安全装置 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
66
2.7.2 マシンのスイッチとボタン
2.7.2.1 マシンのスイッチとボタンの位置
2

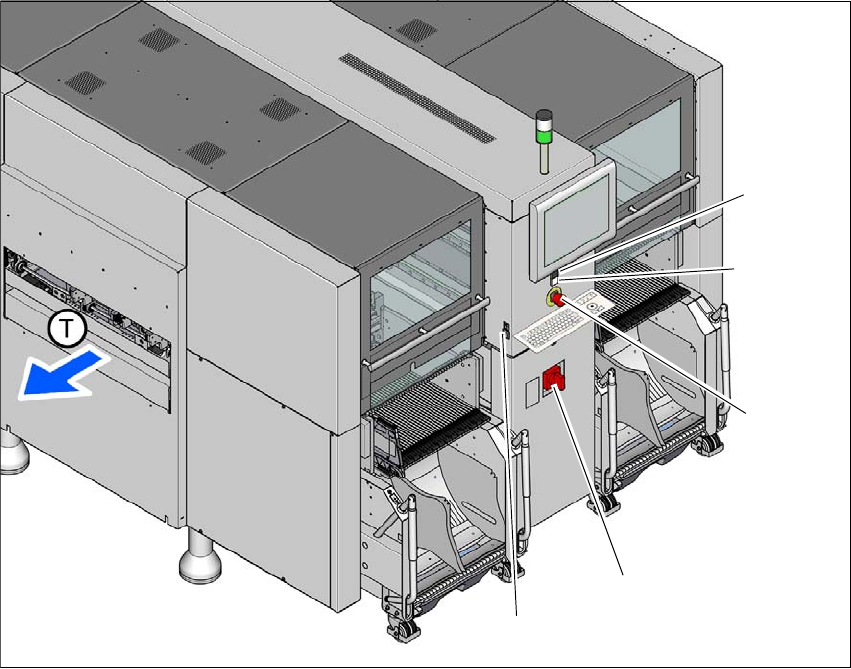

図 2.7 - 3 スイッチとボタンの位置 - PCB 搬出側を見て (SX4 の例 )
(1) 停止ボタン（黒）
(2) 起動ボタン(緑)
(3) 非常停止ボタン
(4) メインスイッチ
(5) 各ロケーションで部品トロリーを結合、切り離しするボタン
(T) PCB 搬送方向
(2)
(1)
(3)
(4)
(5)
ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.7 安全装置
67
2

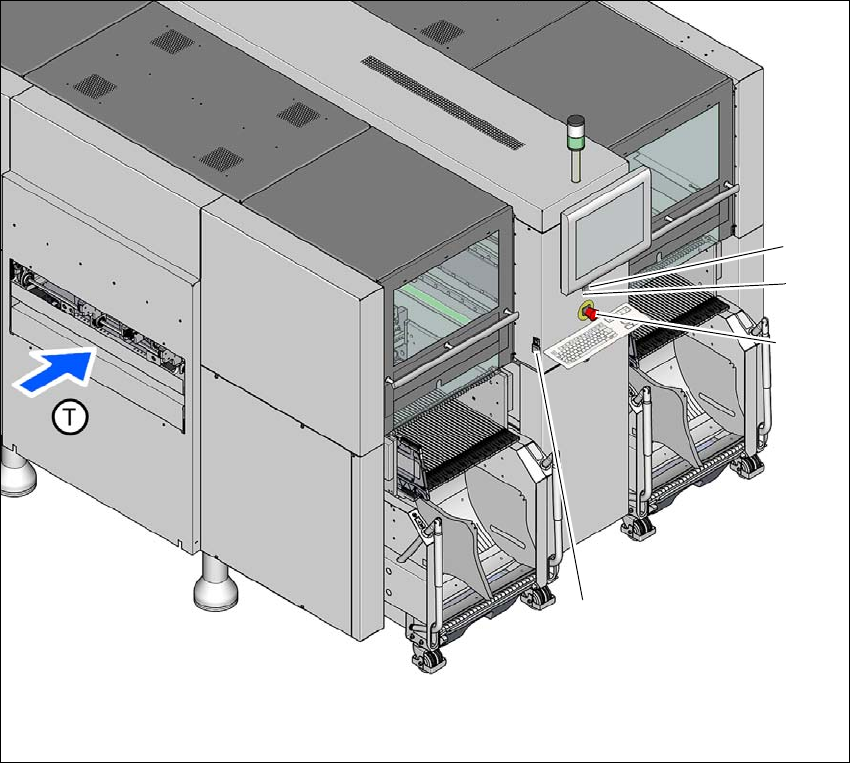

図 2.7 - 4 スイッチとボタンの位置 - PCB 搬入側を見て (SX4 の例 )
(1) 停止ボタン（黒）
(2) 起動ボタン ( 緑 )
(3) 非常停止ボタン
(4) 各ロケーションで部品トロリーを結合、切り離しするボタン (SX4 のみ )
(T) PCB 搬送方向
(3)
(1)
(4)
(2)
2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4
2.7 安全装置 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
68
2.7.2.2 マシンの保護スイッチの位置
2

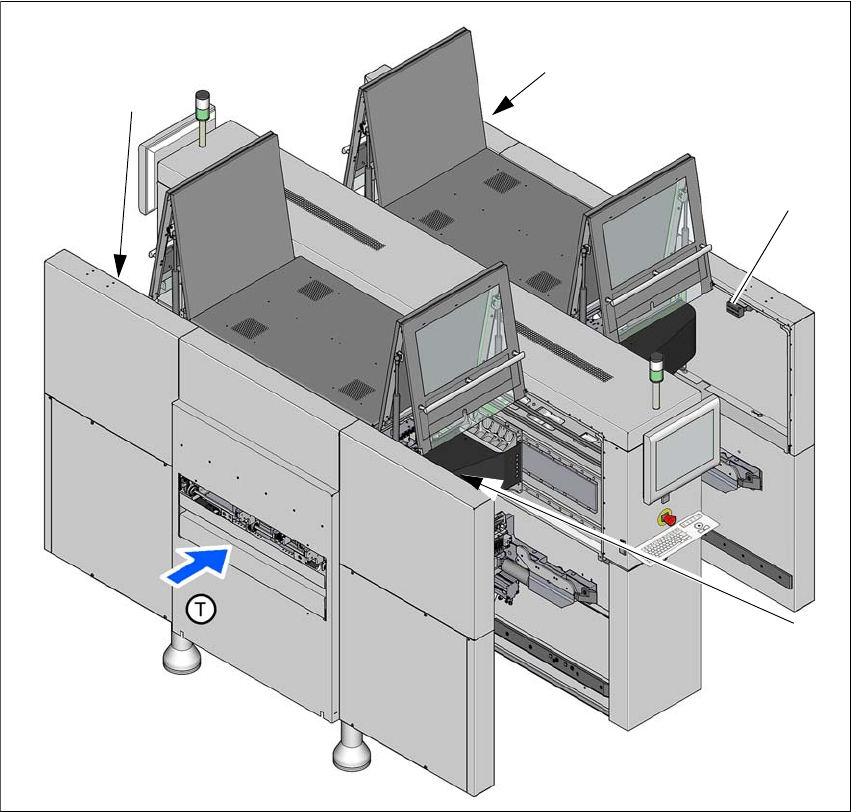

図 2.7 - 5 マシンの保護カバースイッチの位置 (SX4 の例 )
(1) 保護カバースイッチ、ロケーション 1
(2) 保護カバースイッチ、ロケーション 2
(3) 保護カバースイッチ、ロケーション 3
(4) 保護カバースイッチ、ロケーション 4
(T) PCB 搬送方向
(2)
(3)
(1)
(4)
