3.9.1.5 SIPLACE X シリーズのテープフィーダのデザイン
次の二枚の図は、8 mm X テープフィーダを基準とした X シリーズ用テープフィーダのデザイン
を示しています。
3
図 3.9 - 1 8 mm X テープフィーダ - 正面図
(1) ロックローラ ( 段取り替えテーブルのロックラッチが、このロックローラでその終端位置
にフィーダを固定します。）
(2) EDIF ( 動力およびデータインタフェース )
(3)「前部」センタリングピン
(4) 部品テープをはめ込んだり、取り外したりするために、吸着ウィンドウを跳ね上げるレ
バー
(5) 吸着ウィンドウ
(6) テープガイドチャネルの出口
(7) カバーテープの張力設定
(8) カバーテープロッカー
(9) カバーテープ巻き取りホイール
(10)「後部」センタリングピン
(11)定格プレート
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 の X フィーダ ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
152
3

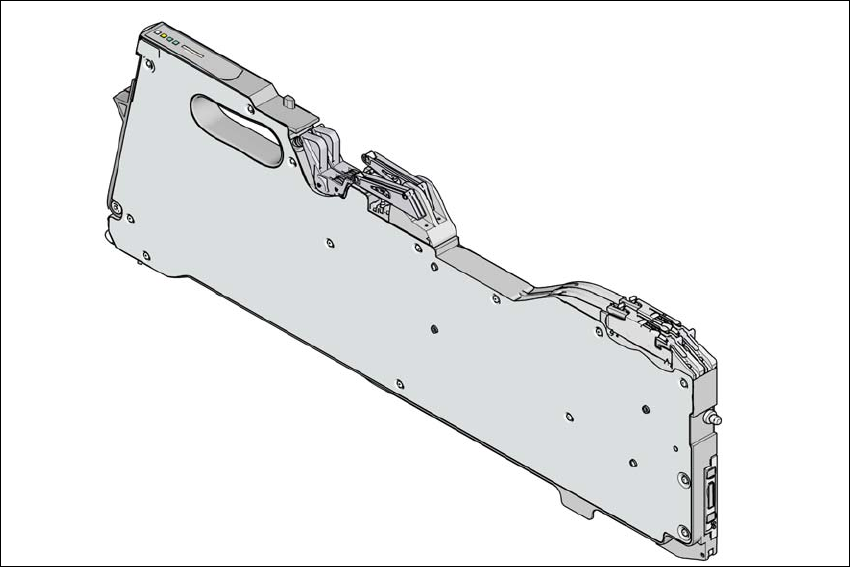

図 3.9 - 2 8 mm X テープフィーダ - 背面図
(1) テープスプリング付きテープガイドチャネルへの入口
(2) カバーテープコンテナのフラップ
(3) カバーテープ切断用内蔵カッタ
(4) 取外しハンドル、噛み合わせ済み
(5) オペレータパネル
(6) カバーテープ巻き取り装置用ドライブモータ
(7) テープコンベヤ用ドライブモータ
(8) 部品除去用ロータリバルブ
(9) 前部スライダガイド
(10)後部スライダガイド
(11)部品サイズ基準の吸着位置のグラフィック表示
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.9 SIPLACE SX4/DX4 の X フィーダ
153
3.9.2 SIPLACE X シリーズフィーダのテクニカルデータ
次のページから、X シリーズフィーダの図とテクニカルデータがあります。
3.9.2.1 2x8 mm X テープフィーダ
3
図 3.9 - 3 2x8 mm X テープフィーダ
3
2x8 mm X テープフィーダ
アイテム番号 00141269-xx
スプライスセンサ付き 2x8 mm X テープフィー
ダ
アイテム番号 00141289-xx
幅
22.6 mm
フィーダが占有するロケーション個数
2
送りピッチ
1 mm / 2 mm / 4 mm / 8 mm
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
