3 テクニカルデータおよびアセンブ リ ユーザーマ ニュアル SIPLACE SX4/DX4 3.3 寸法と重量 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 104 3.3.2 寸法 3.3.2.1 SX4 マシンの寸法 3 図 3.3 - 1 SX4 マシンの寸法
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.3 寸法と重量
103
3.3 寸法と重量
3.3.1 テクニカルデータ - 寸法と重量
3
長さ
1900 mm
幅
モニタおよびキーボード含む
2515 mm
2734 mm
マシンの高さ (PCB コンベヤ高さ 930 mm にて )
モニタの頂点まで
表示ランプ付属
折り曲げた保護カバー付属
1630 mm
2110 mm
2120 mm
マシン最低地上高
(PCB コンベヤ高さ 900 mm に対して )
(PCB コンベヤ高さ 930 mm に対して )
(PCB コンベヤ高さ 950 mm に対して )
120 mm ± 15 mm
150 mm ± 15 mm
170 mm ± 15 mm
重量
SX4、X 部品トロリー 4 台付属
SX4、X 部品トロリー 4 台付属 ( 完全構成 )
DX4 空
DX4、DX テーブル 4 台付属 ( 完全構成 )
3398 kg
3938 kg
3460 kg
3938 kg
ロケーション
SX4、X 部品トロリー 4 台付属
DX4、DX テーブル 4 台付属
6.87 m ²
6.87 m ²
単位面積当たりの床面負荷
SX4、X 部品トロリー 4 台付属
DX4、DX テーブル 4 台付属
6.34 kN/m ²
6.34 kN/m ²
マシンの脚数 6
最大放出ノイズ 75 dB (A)
室温
15°Cと35°Cの間
大気湿度
30% から 75%
( マシンに結露が発生する危険性をなくす
ように、平均 45% を超えないこと。)
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.3 寸法と重量 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
104
3.3.2 寸法
3.3.2.1 SX4 マシンの寸法
3

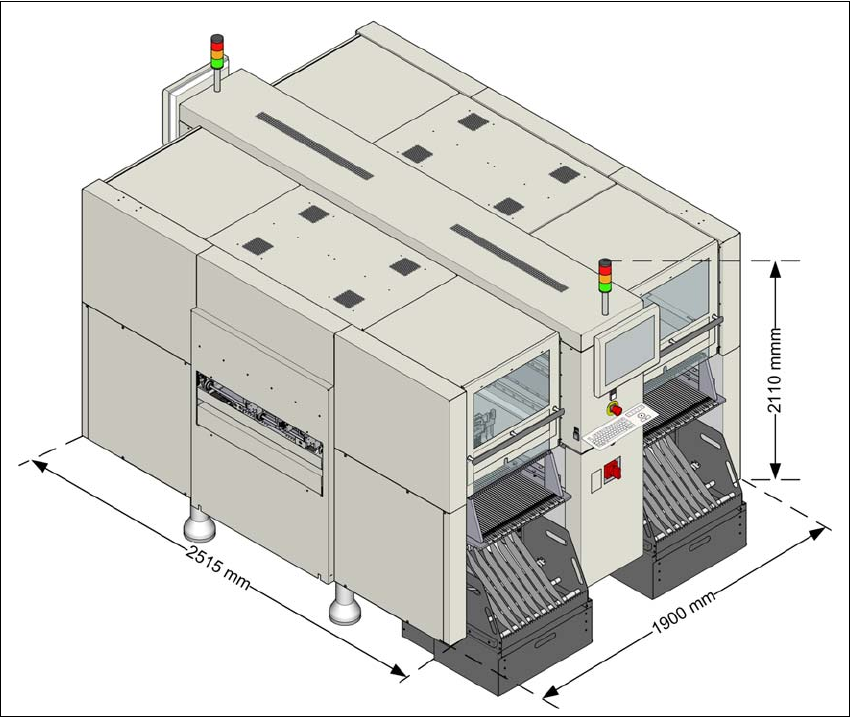

図 3.3 - 1 SX4 マシンの寸法
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.3 寸法と重量
105
3.3.2.2 DX4 マシンの寸法
3
図 3.3 - 2 DX4 マシンの寸法
