ユーザーマニュアル SIPLACE SX4/ DX4 3 テクニカルデータおよびアセ ンブリ ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.8 ビジョンシステム 145 3.8.3 固定 P&P 部品カメラ、タイプ 33、55 x 45、デジタル アイテム番号 00519902-xx 固定カメラ、タイプ 33 3.8.3.1 構造 3 図 3.8 - 2 定 P&P 部品カメラの 構…
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.8 ビジョンシステム ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
144
3.8.2 C&P 部品カメラ、タイプ 29/30、27 x 27、デジタル
3

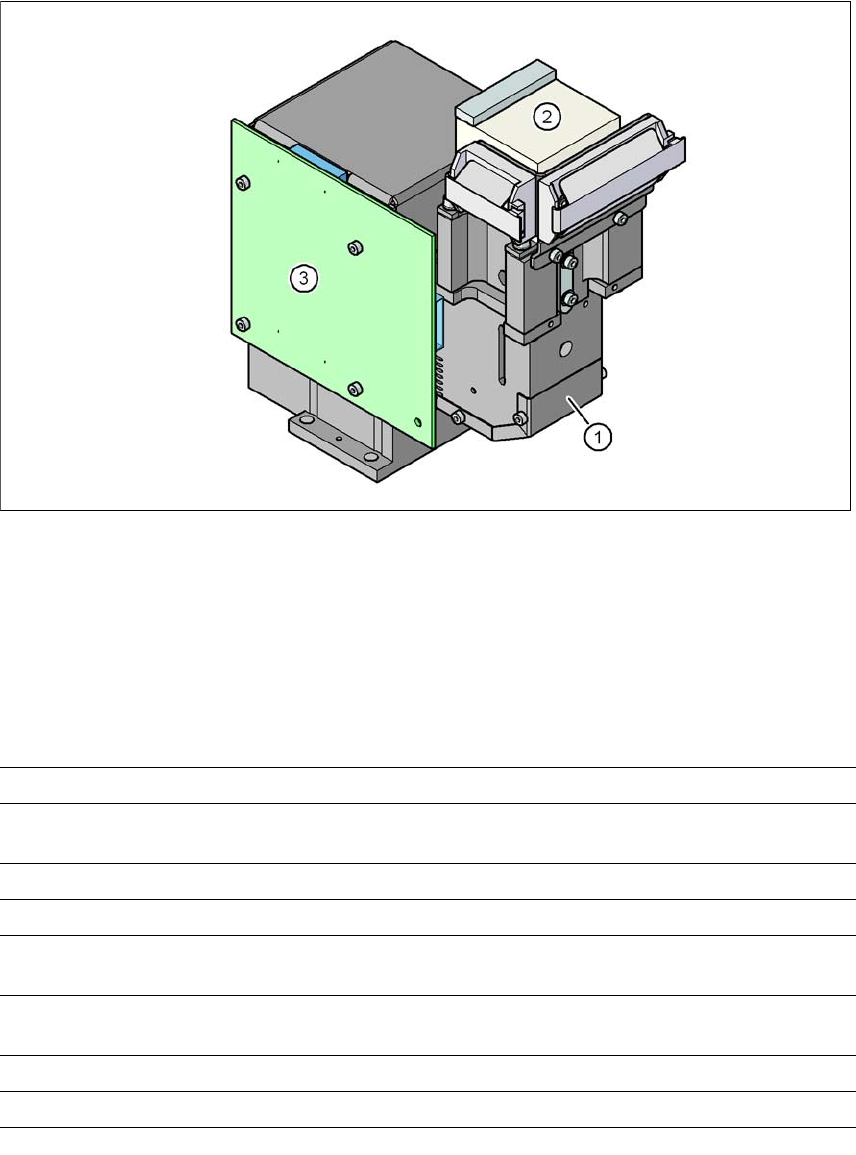

図 3.8 - 1 C&P 部品カメラ、タイプ 29/30、27 x 27、デジタル
(1) 部品カメラレンズおよび照明
(2) カメラアンプ
(3) 照明コントロール
3.8.2.1 テクニカルデータ
3
部品寸法 0.3 mm x 0.3 mm から 27 mm x 27 mm
対象部品 01005
a
から 27 mm x 27 mm
PLCC、SO、QFP、TSDP、SOT、MELF、CHIP、IC BGA
最小リードピッチ 0.3 mm
最小リード幅 0.15 mm
最小ボールピッチ 0.25 mm、18 mm x 18 mm 未満の部品
0.35 mm、18 mm x 18 mm 以上の部品
最小ボール径 0.14 mm、18 mm x 18 mm 未満の部品
0.2 mm、18 mm x 18 mm 以上の部品
視野 32 mm x 32 mm
照明方式 フロント照明 (5 段階、必要に応じてプログラム可能 )
a) 01005 部品 : カメラタイプ 29/30; カメラタイプ 38、さらに高い品質要求に対して推奨されます。
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.8 ビジョンシステム
145
3.8.3 固定 P&P 部品カメラ、タイプ 33、55 x 45、デジタル
アイテム番号 00519902-xx 固定カメラ、タイプ 33
3.8.3.1 構造
3

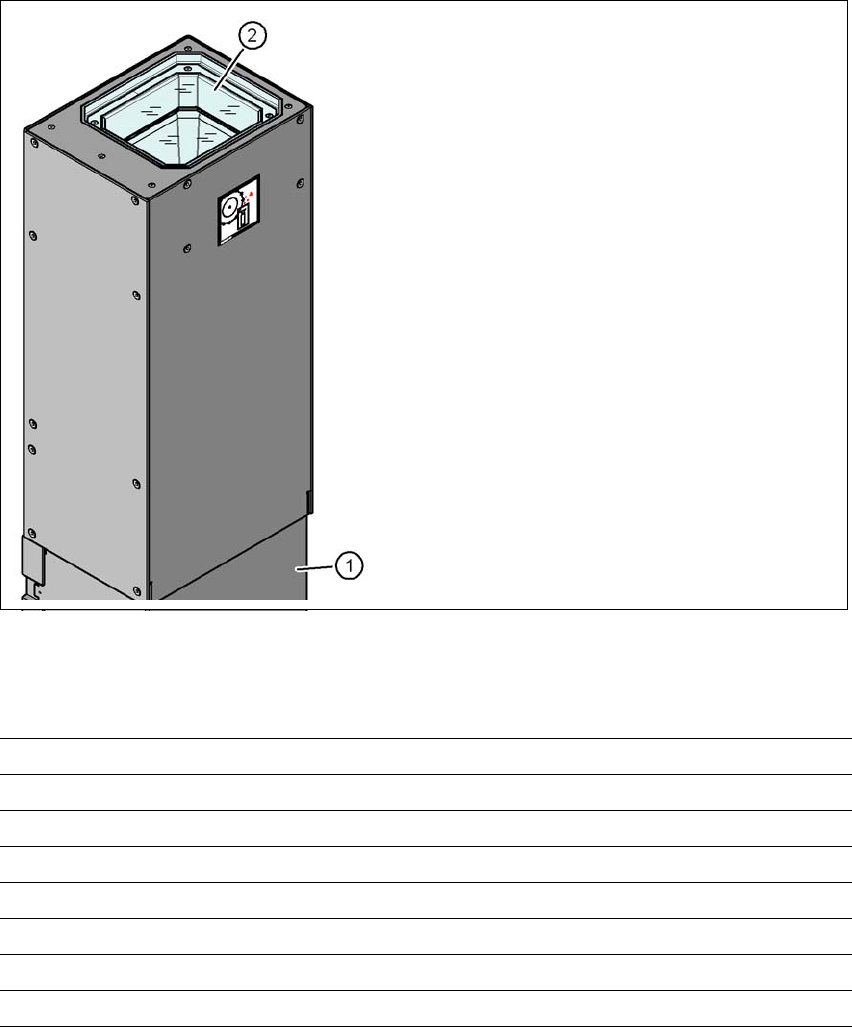

図 3.8 - 2 定 P&P 部品カメラの構造、タイプ 33、 55 x 45、デジタル
3.8.3.2 テクニカルデータ
3
(1) 内蔵カメラおよびカメラアンプ付きカ
メラハウジング
(2) ガラスプレート - 下部に照明およびレ
ンズ
部品寸法
0.5 mm x 0.5 mm から 55 mm x 45 mm
対象部品
0402、MELF、SO、PLCC、QFP、電解コンデンサ、BGA
最小リードピッチ
0.3 mm
最小リード幅
0.15 mm
最小ボールピッチ
0.35 mm
最小ボール径
0.2 mm
視野
65 mm x 50 mm
照明方式
フロント照明（必要に応じて 6 段階にプログラム可能）
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.8 ビジョンシステム ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
146
3.8.4 PCB カメラ、タイプ 34、デジタル
3.8.4.1 構造
3
図 3.8 - 3 PCB カメラ、タイプ 34、デジタル
(1) PCB カメラレンズおよび照明
(2) カメラアンプ
3.8.4.2 テクニカルデータ
3
PCB フィデューシャル
最大 3 個 ( サブパネルおよび複数パネル )
ロングボードオプションで最大 6 個 ( オプションの PCB フィデュー
シャルは、オプティマイゼーションで出力されます。)
ローカルフィデューシャル PCB1 枚あたり最大 2 個 ( 異なるタイプ可能 )
ライブラリメモリ サブパネル 1 枚あたり最大 255 個のフィデューシャルタイプ
画像解析 グレイスケール値を基にしたエッジ検出方式（図形配列 )
照明方式 フロント照明 (3 段階、必要に応じてプログラム可能 )
フィデューシャル / インクスポッ
ト 1 個あたりの検出時間
20 ms - 200 ms
視野
5.78 mm x 5.78 mm
PCB フィデューシャル
28 mm
