ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.7 PCB コンベヤシステム
137
3.7.2.5 非同期搬送モード
非同期モードでは、一つの搬送トラックで一枚の PCB しか実装されません。同時に、第二搬送
トラックにある別の PCB は、実装位置に移動しています。これにより、一枚の PCB の全搬送時
間を短縮し、特に短いサイクルタイムの PCB では、性能を大きく向上させています。マシンが、
ジョブデータ（パネル、セットアップ）を受信すると、送りベルト上の PCB は、実装運転中、
利用できる実装ベルトに連続して搬送されます（実装ベルトが空になっている場合）。実装処理
は、ボードが実装エリアに移動するとすぐに開始されます。PCB は、一枚ずつ実装されます。
実装シーケンスが中断されると、コンベヤインタフェースが無効になり、実装ベルト上に現在
ある PCB は完成されます。
コンベヤインタフェースは、両方の搬送トラックに対して同時に無効になったり、有効になっ
たりします。
3
図 3.7 - 4 搬送モード
同期搬送モード
非同期搬送モード
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.7 PCB コンベヤシステム ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
138
3.7.2.6 同期搬送モード
同期モードでは、二枚の同じサイズの PCB が、同時に実装位置に移動します。それらは、共通
のパネルとして実装されなければなりません。非常に多種の装着内容のある製品を使用すると
き、共通のオプティマイゼーションにより両方のボードについて全内容の性能が向上します。
基板を搬送するのに必要な時間は、二枚の PCB が必ず同時に搬送されるから短縮されます。こ
れは、ノズル構成の利用率もさらに良好にします。
コンベヤトラック1および2のPCBは、コンベヤセクションへ同時に移動します（つまり、コ
ンベヤは、同時に制御されますが、お互いに独立しています）。コンベヤトラック 1 および 2 で
実装される部品は、二枚のサブパネルにより 1 枚のパネルにまとめなければなりません。
実装を開始するとき、一つのコンベヤレーンだけが占有されている場合、このコンベヤレーン
の単独使用は、「実装する予定ではない」と識別されます。
デュアルコンベヤを、同期モードで運転する場合、「PCB を下流へ移行（ウイスパリング）」オ
プションは無効になります。「グローバルインクスポット」オプションは使用できません。
3.7.2.7 I 実装
同期、非同期コンベヤモードに加えて、新しい実装概念が SIPLACE SX4 のために開発されまし
た。「I 実装」です。このモードでは、二台のヘッドがお互いに独立して同時に作業を行い、か
つ一枚の PCB を完全に実装します。これにより、さらに生産が向上します。
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.7 PCB コンベヤシステム
139
3.7.3 SIPLACE クアッドレーンコンベヤ (SX4 のみ )
アイテム番号 00519836-xx SIPLACE クアッドレーンコンベヤ
3

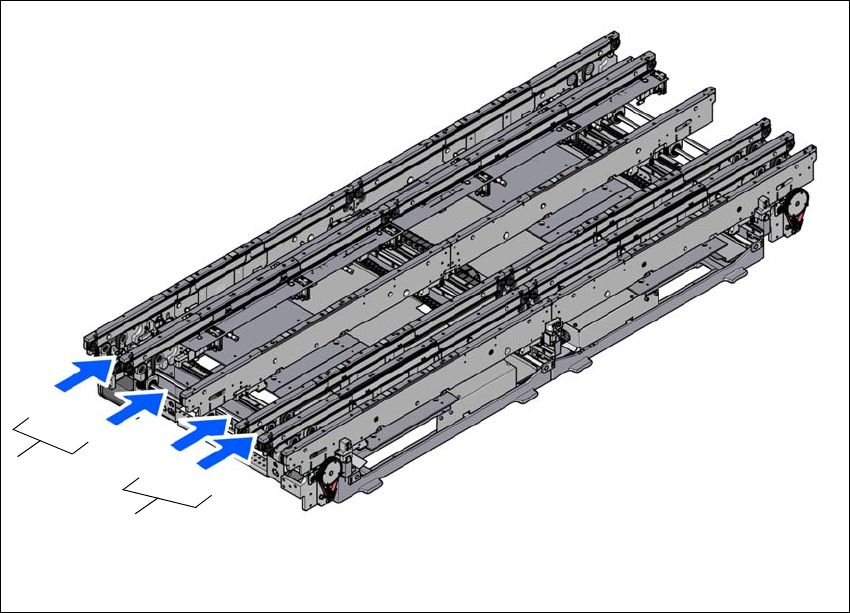

図 3.7 - 5 SIPLACE クアッドレーンコンベヤ
(1) コンベヤレーン、グループ 1
(1R) コンベヤレーン 1、右
(1L) コンベヤレーン 1、左
(2) コンベヤレーン、グループ 2
(2R) コンベヤレーン 2、右
(2L) コンベヤレーン 2、左
3.7.3.1 説明
SIPLACE クアッドレーンコンベヤは、同時に最大 8 枚のボードを処理できます。コンベヤレー
ン 1R および 1L または 2R および 2L は、ボードを同期モードで搬送し、その一方 2 か所のコン
ベヤレーングループ 1 および 2 は同期または非同期モードでボードを搬送できます。2 か所の
外側のコンベヤは、クアッドレーンコンベヤでは固定されます。このコンベヤは、ソフトウエ
ア内でハードウエアに変更を加えることなく、シングルレーン、デュアルレーンまたはクアッ
ドレーンとして構成できます。
(2L)
(2R)
(1)
(1R)
(1L)
(2)
