4.3.6.1 マシン中央の脚の高さをプリセットする
まず、マシン中央の脚をプリセットします。スペーサをマシンの下側の正しい位置にねじ込ま
なければなりません。これはマシンの高さによって変化します。
PCB 搬送高さを 830 mm に設定する 4
830 mm の PCB 搬送高さには、スペーサは不要です。
→ 与えられたネジの中へ、できるだけ奥までマシン中央の脚をねじ込みます )。
PCB 搬送高さを 900 mm に設定する 4
900 mm の PCB 搬送高さには、スペーサが必要になります。
→ スペーサを、90mm 幅の面が垂直になるようにし、かつマシン中央の脚の穴が下方を向くよ
うに配置します。
4
4
4
4
4
4
4
4
4
4
4
4
図 4.3 - 5 900 mm の搬送高さ用スペーサの位置合わせ
4
(1) スペーサ高さ 90 mm
(2) マシン中央の脚
(3) M24 ロックナット
(4) キャップボルト M12x80、 4
→ マシン中央の脚のネジを回して、スペーサの下側の穴にねじ込みます。
→ 次のように二個のスペーサをマシンの下側で位置合わせします。
– 空圧ユニット側のスペーサの開口部が PCB 搬送方向 （ページ 209
の図 4.3 - 4 のアイ
テム 4 参照）を向いています。
– 電源側のスペーサの開口部が PCB 搬送方向 （ページ 209
の図 4.3 - 4 のアイテム 3 参
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.3 マシンをセットアップする
211
照）の反対側を向いています。
→ 4 本のキャップボルト M12x80 （図 4.3 - 5
のアイテム 4）で 2 個のスペーサをおのおの固
定する。サイズ 10mm のネジ回しを使用します。
基板コンベヤ高さを 930 mm および 950 mm に設定する 4
930mm と 950mm の PCB 搬送高さにも、スペーサが必要になります。
→ スペーサを、122.5mm 幅の面が垂直になるように、マシン中央の脚の穴が下方に向くよう
に位置合わせします。
4
図 4.3 - 6 930mm および 950mm の搬送高さ用スペーサの位置合わせ
4
(1) スペーサ高さ 122.5 mm
(2) マシンの脚
(3) M24 ロックナット
(4) キャップボルト M12x80、4x
→ マシン中央の脚のネジを回して、スペーサの下側の穴にねじ込みます。
→ 二個のスペーサを次のように位置合わせします。
– 空圧ユニット側のスペーサの開口部が PCB 搬送方向 （ページ 209
の図 4.3 - 4 のポイ
ント 4 参照）を向いている。
– 電源側のスペーサの開口部が PCB 搬送方向 （ページ 209
の図 4.3 - 4 のポイント 3 参
照）と反対側を向いている。
→ 4 本のキャップボルト M12x80 （図 4.3 - 6
のアイテム 4）で 2 個のスペーサをおのおの固
定する。サイズ 10mm のネジ回しを使用します。
122,5 mm
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.3 マシンをセットアップする ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
212
4.3.6.2 マシン外側の脚の高さをプリセットする
4

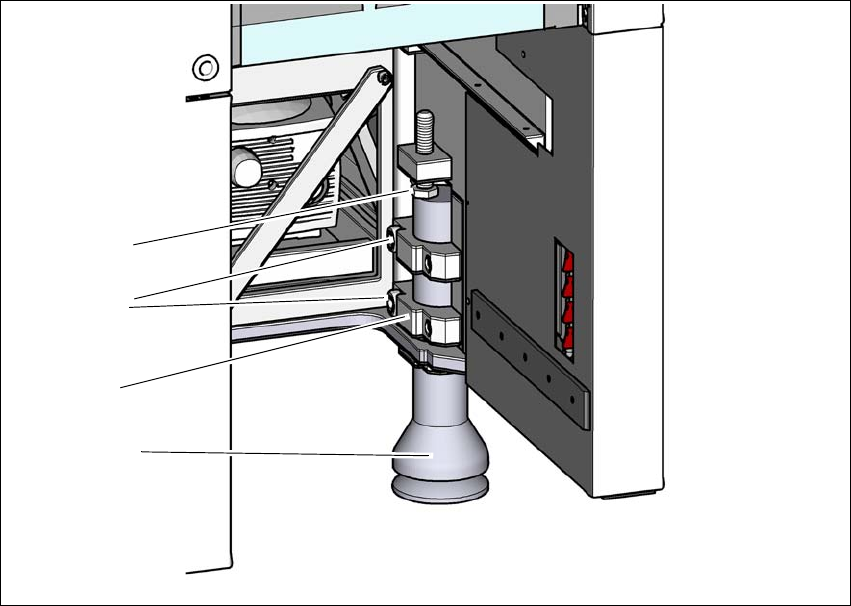

図 4.3 - 7 マシン外側の脚の高さをプリセットする
(1) 高さ調整用 M24x2x120 セットボルト
(2) マシン外側の脚
(3) クランプ部品
(4) キャップボルト M24x90
(4)
(2)
(1)
(3)
