ユーザーマニュアル SIPLACE SX4/ DX4 5 マシンで作業をする ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語 版 5.15 部品トロリーを結合する / 切り離す (SX4 のみ ) 285 5 図 5.15 - 2 部品トロリー - 回転ハンドルを上に上げて 押す → ハンドルに両手を添えて、部 品トロリーをマシンから引き出します。 5.15.3 部品トロリーを移動するための安全指導 警告 …
5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/DX4
5.15 部品トロリーを結合する / 切り離す (SX4 のみ ) ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
284
5

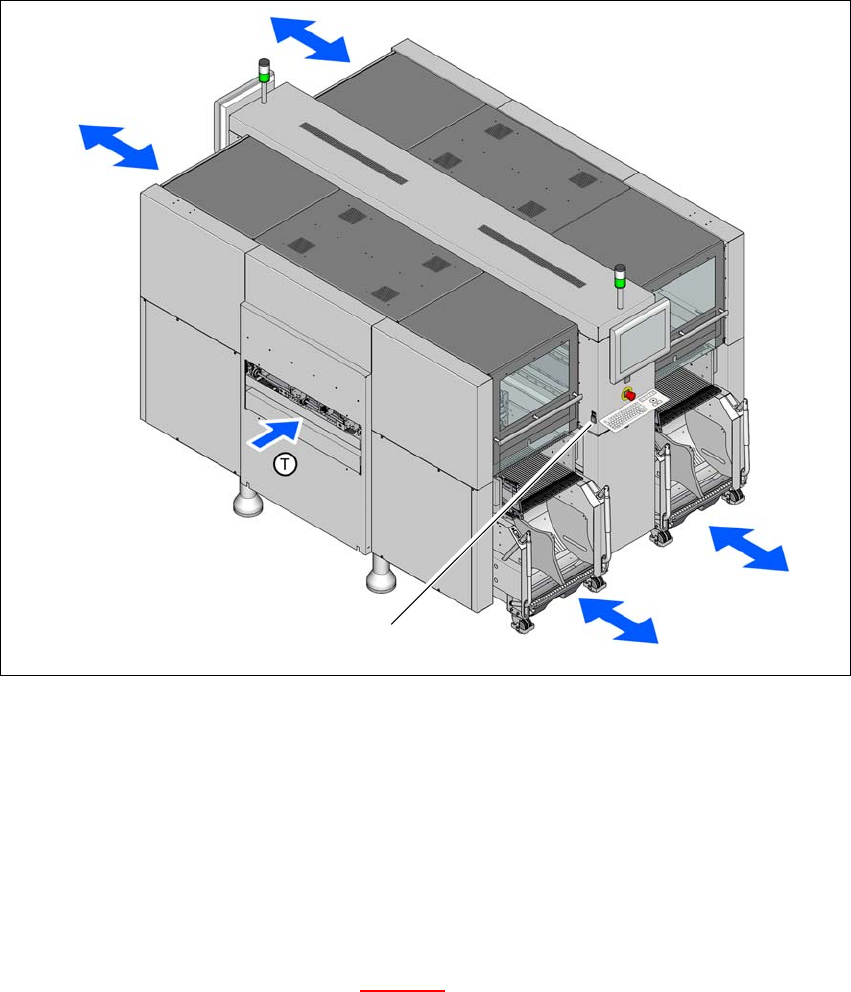

図 5.15 - 1
部品トロリー結合、切り離しの安全指導
さらに、保護カバーが閉じている場合しか部品トロリーを結合することができません。
(1) ロケーションで部品トロリーを結合、切り離しするためのボタン
(T) PCB 搬送方向
5.15.2 部品トロリーを切り離す
→ 部品トロリーが完全に切り離されるまでマシンの各ロケーションにあるボタンを押します。
→ 二個のハンドルを上に回します ( 図 5.15 - 2
のアイテム 1)。
(1)
ユーザーマニュアル SIPLACE SX4/DX4 5 マシンで作業をする
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 5.15 部品トロリーを結合する / 切り離す (SX4 のみ )
285
5
図 5.15 - 2 部品トロリー - 回転ハンドルを上に上げて押す
→ ハンドルに両手を添えて、部品トロリーをマシンから引き出します。
5.15.3 部品トロリーを移動するための安全指導
警告 5
事故を防止するため、部品トロリーを移動するときは、下に一覧表示されている規則に必ずし
たがうこと。
→ 部品トロリーを移動するときは、必ず両手でハンドルを握ること。
→ フィーダが完全装備の部品トロリーは、20 度以上の傾斜で、横方向、または前方向に倒れ
る場合があることを覚えてください。
→ トロリーを移動する表面は、傾斜が非常に小さくなっているようにします。
→ 障害物にぶつけないよう注意します。移動速度が速くなると、前方へ倒れる可能性があり
ます。
5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/DX4
5.15 部品トロリーを結合する / 切り離す (SX4 のみ ) ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
286
5.15.4 部品トロリーを結合する
5
図 5.15 - 3 部品トロリーおよび部品トロリー結合ユニット、SIPLACE X シリーズ
(1) 部品トロリー結合ユニット、SIPLACE X シリーズ
(2) 部品トロリー、SIPLACE X シリーズ
(3) ロックラッチ
注意 5
SIPLACE X シリーズの部品トロリーをマシンに押し込むときには注意をし、ロックラッチ
（ページ 286 の図 5.15 - 3 のアイテム 3）が障害物にぶつからないようにします。
