ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.10 SIPLACE SX4 の部品トロリー
179
(4) ストップバー
(5) センタリング穴
(6) 非常停止回路の安全スイッチを切り替える接点
(7) ハンドガード
3

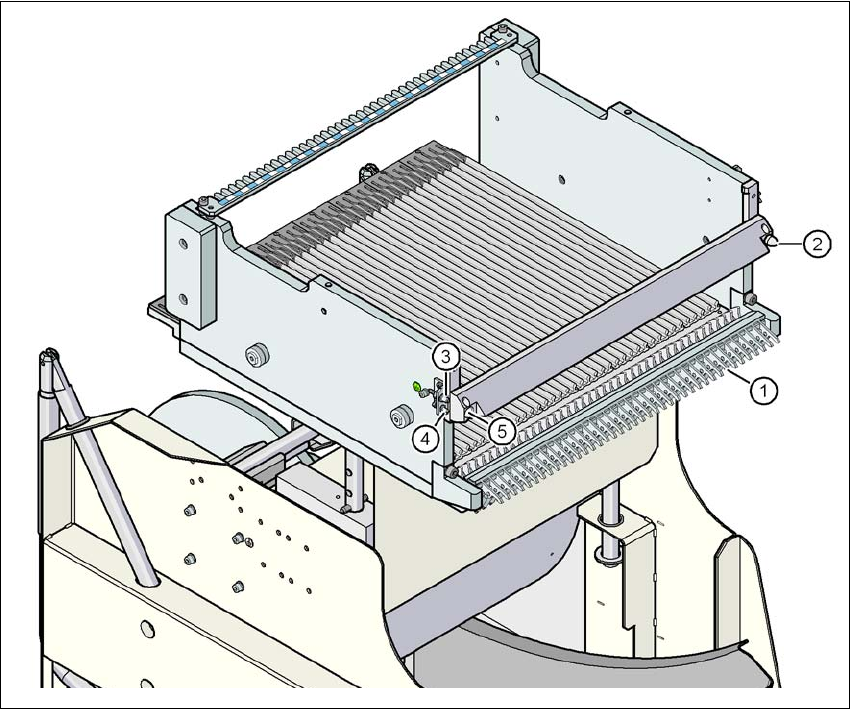

図 3.10 - 7 SIPLACE X シリーズ段取り替えテーブル、正面図
(1) ロックラッチ
(2) 段取り替えテーブルのセンタリングピン
(3) 圧縮空気カップリング
(4) アース(接地)ピン
(5) 段取り替えテーブルのセンタリング穴
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.10 SIPLACE SX4 の部品トロリー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
180
3.10.7 追加テープリール用マウント
3
図 3.10 - 8 追加テープリール用マウント (X シリーズ )
(1) 追加テープリール用マウント、アイテム番号 00141217-xx
(2) サポート用マウント装置
X シリーズのフィーダは、フィーダとテープリール間の横方向のオフセットが 60mm を超えない
場合、問題なく部品テープを処理することができます。あらかじめ定義されているセットアッ
プが、最大許容オフセットを維持することができない場合、追加テープリール（アイテム 1）
用のマウントを使用することをお奨めします。このマウントをホルダ（アイテム 2）にただ挿
入し、オフセットが最大許容値の 60mm を下回るまで押し込みます。部品トロリーには、合計 5
個のホルダがあります。各テープリールマウントは、2 個のテープリールを固定することがで
きます。つまり、最大 10 個の 15" (381 mm) テープリールをテープコンテナの上に位置決めす
ることができます。
最大 60 mm
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.10 SIPLACE SX4 の部品トロリー
181
3.10.8 SIPLACE X シリーズテープコンテナ
3.10.8.1 説明
テープコンテナは、直径が最大 19" (483 mm) までのリールを収容することができます。仕切り
板の使用については、ページ 261
のセクション 5.9.5 に説明があります。
3
図 3.10 - 9 SIPLACE X シリーズ部品トロリー、テープコンテナ付き
(1) 部品トロリー
(2) スピンドルの位置
(3) 使用済みテープコンテナ
(4) テープコンテナ
(5) 仕切り板
(6) スピンドル ( 拡大図 )
