ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.6 X-Y 軸システム
129
3.6 X-Y 軸システム
3.6.1 X-Y 軸の位置
3
図 3.6 - 1 X-Y 軸の位置 (SX4 の例 )
(1) Y 軸、X-Y 軸 1 および X-Y 軸 4
(2) X 軸、X-Y 軸 1
(3) X 軸、X-Y 軸 2
(4) Y軸、X-Y軸3およびX-Y軸4(隠れた部分)
(5) X 軸、X-Y 軸 3
(6) X 軸、X-Y 軸 4
(T) PCB 搬送方向
(1)
(3)
(6)
(4)
(2)
(5)
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.6 X-Y 軸システム ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
130
3.6.2 X 軸の構造
3
図 3.6 - 2 X 軸の構造 - ヘッドマウントビュー
(1) X 軸リニアモータ付きヘッドマウント ( 第一部分 )
(2) 固定ベアリング ( 第一部分 ) 付属の Y 軸リニアモータ
(3) 永久磁石付きガイドシステム (X 軸リニアモータの第二部分 )
(4) 終端位置バンパー (4x)
(5) ヘッドボードマウント
(6) X-Y 軸のアーム
(7) 測長システム
X-Y 軸のアームは、炭素繊維でできています。この技術により、アセンブリを非常に軽量かつ
高剛性に製作することができます。
X 軸は、リニアモータで駆動されています。ドライブの第二部分は、永久磁石で構成されてお
り、X-Y 軸アームに取り付けられています。第一部分は、ヘッドマウントにボルト締めされて
います。ヘッドマウントは、すべての実装ヘッドのタイプを取り付けられるように設計されて
います。SIPLACE マシンの高度なフレキシビリティの利点のひとつです。
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.6 X-Y 軸システム
131
3.6.3 Y 軸の構造
3

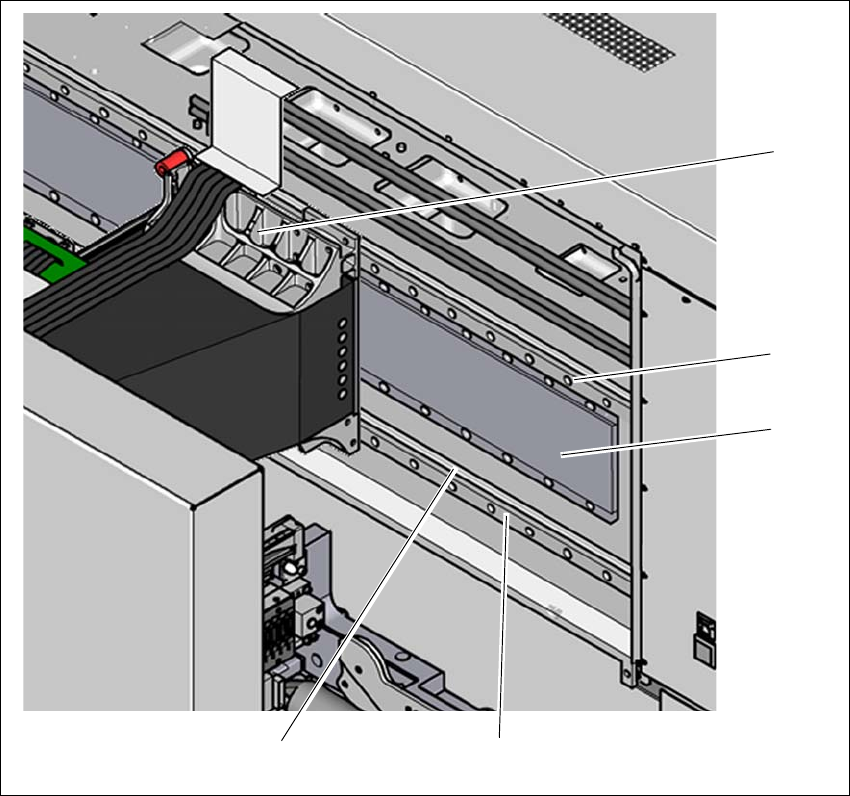

図 3.6 - 3 Y 軸の構造 (SX4 の例 )
Y 軸は基本的に次の主なモジュールから成り立っています。
(1) 固定ベアリングおよびルースベアリングが取り付けられた X 軸上の Y 軸リニアモータ ( 第
一部分 )
(2) 永久磁石 (Y 軸リニアモータの第二部分 )
(3) リニア距離測定システム
(4) ガイドシステム
(1)
(4)
(2)
(3)
(4)
