3.7 PCB コンベヤシステム
3.7.1 PCB シングルコンベヤ (DX4 のみ )
3.7.1.1 構造
3

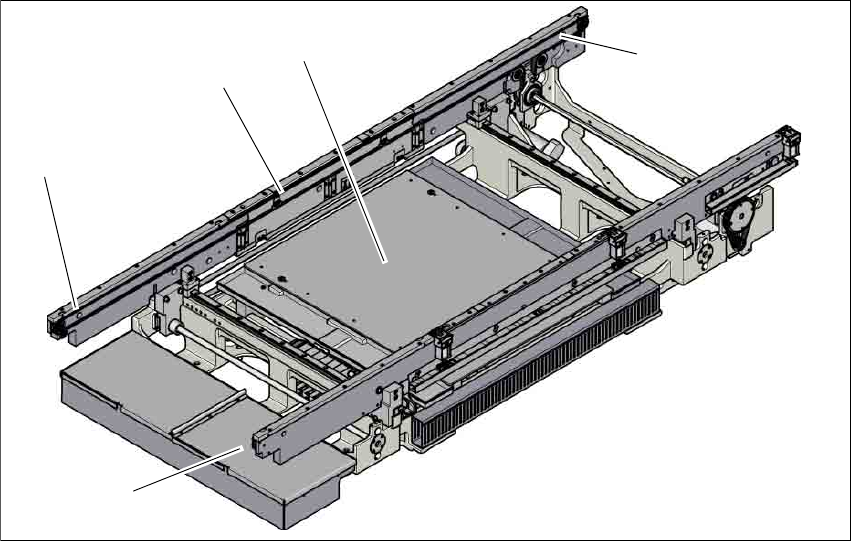

図 3.7 - 1 PCB シングルコンベヤの構造
(1) インコンベヤ
(2) 実装コンベヤ
(3) バックアップテーブル
(4) アウトコンベヤ
(5) コンベヤコントロール ( カバーの下 )
(4)
(1)
(2)
(3)
(5)
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.7 PCB コンベヤシステム
133
3.7.1.2 説明
シングルコンベヤは、インコンベヤ、実装コンベヤおよびアウトコンベヤの 3 つの部分からな
るコンベヤとして設計されています。インコンベヤエリアおよびアウトコンベヤエリアは、短
めの待ち時間が必要な場合、PCB の緩衝領域として働きます。
コンベヤベルトは、DC モータによって駆動されます。超音波センサによって基板の搬送がモニ
タされ、管理されています。基板は、実装エリアに到達し、超音波センサを通過すると、停止
します。ストッパは、ここで基板の位置を決めます。基板が、その目標位置に到達するとすぐ
に、コンベヤベルトが動作を停止し、基板は下からクランプされます。
そのため、PCB の上面と実装ヘッド間の距離は、各 PCB について変化することがありませんし、
PCB の厚さによって異なることもありません。また、そのため実装速度も、PCB の厚さに依存し
ません。さらに、PCB フィデューシャルによるセンタリングも最短化することができます。PCB
表面と PCB カメラの距離が一定のままなので、PCB カメラは同じシャープさを保ったまま、必
ず PCB に焦点が合っています。PCB フィデューシャルの輪郭は、PCB カメラの CCD チップ上に最
適にマッピングされます。
回路基板コンベヤの幅は、内蔵コントロール回路によって、設定され、モニタされています。
これは、プログラムを呼び出すことで選択することができます。電子制御によって、任意の幅
に到達するまで、ステッピングモータが動作します。このため、幅調整を、他のマシン構成部
分とは独立しておこなうことができます。
900、930 または 950 mm の搬送高さのラインにマシンを統合することができるように、コンベ
ヤ高さをマシン上で選択することができます。標準高さは、930 mm です。
PCB コンベヤは、SMEMA インタフェースまたはオプションの Siemens インタフェースを経由し
て、個々のマシンと通信します。
デュアルコンベヤまたはシングルコンベヤでは、コンベヤ固定側を左または右のどちらかに置
くことができます。ステーションソフトウエアで、コンベヤ固定側を右から左、またはその逆
に変更することは簡単に実行できます。
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.7 PCB コンベヤシステム ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
134
3.7.2 フレキシブル PCB デュアルコンベヤ (SX4 のみ )
3.7.2.1 構造
フレキシブルデュアルコンベヤには、お互いに電気的にも機械的にも独立している二本のコン
ベヤトラックがあります。 コンベヤの固定側は、標準で右側です。PCB デュアルコンベヤは、
お客様の需要に合わせてシングルコンベヤまたはデュアルコンベヤとして運転できます。
3

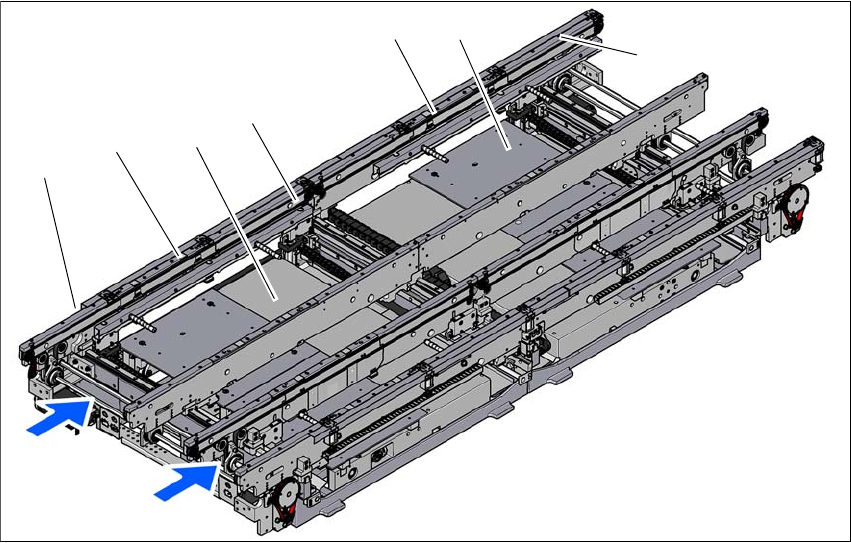

図 3.7 - 2 PCB デュアルコンベヤの構造
(1) インコンベヤ
(2) 実装コンベヤ 1
(3) バックアップテーブル 1
(4) 中間コンベヤ
(5) 実装コンベヤ 2
(6) バックアップテーブル 1
(7) アウトコンベヤ
T1 コンベヤトラック 1
T2 コンベヤトラック 2
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
