ユーザーマニュアル SIPLACE SX4/ DX4 2 運転上の安全 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.2 警告ラベル 49 2.2.5.1 警告ラベル W211 2 アイテム番号 03009351-01 ( マシン１台あたりの枚数 : 2) ページ 49 の図 2.2 - 8 の W211、アイテ ム番号 030093 51-01。 図 2.2 - 8 電源ユニットの警告ラベル W …
2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4
2.2 警告ラベル ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
48
2.2.5 電源ユニットおよび変圧器の警告ラベル
2
ページ 48 の図 2.2 - 7 の W206、アイテム番号 03009345-01 ( マシン１台あたりの枚数 : 2)。
ページ 49
の図 2.2 - 8 の W206、アイテム番号 03009345-01 ( マシン１台あたりの枚数 : 2)。

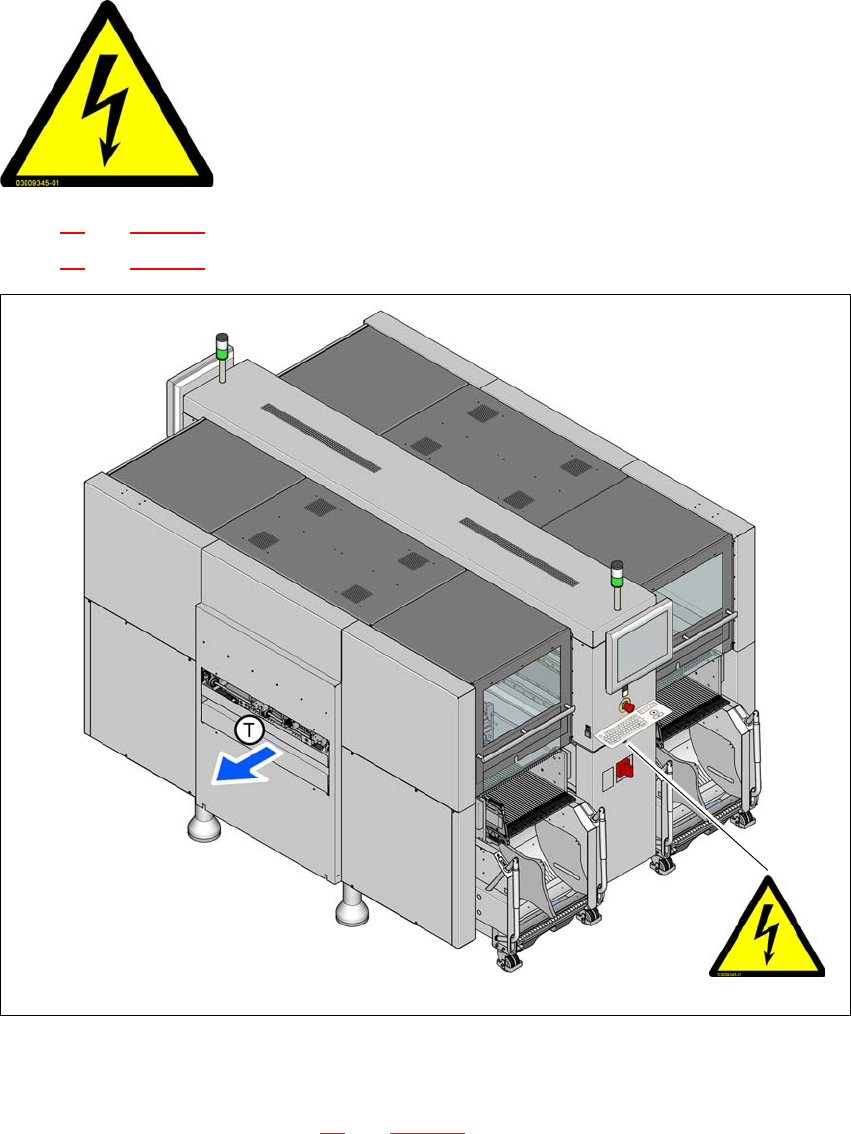

図 2.2 - 7 警告ラベル W206、変圧器および電源ユニットのカバー (SX4 の例 )
W206、電源の中央カバー
W206、電源ユニットの内部 ( ページ 49
の図 2.2 - 8 も参照 )
危険な電圧 !
主電源がオフの場合でも、ラベルが貼られた部分には電圧が残
留しています。
その部分で作業する場合は主電源を切り、切り離してください。
NAFTA 地域：感電、火傷の危険性 !
W206
ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.2 警告ラベル
49
2.2.5.1 警告ラベル W211
2
アイテム番号 03009351-01 ( マシン１台あたりの枚数 : 2)
ページ 49
の図 2.2 - 8 の W211、アイテム番号 03009351-01。

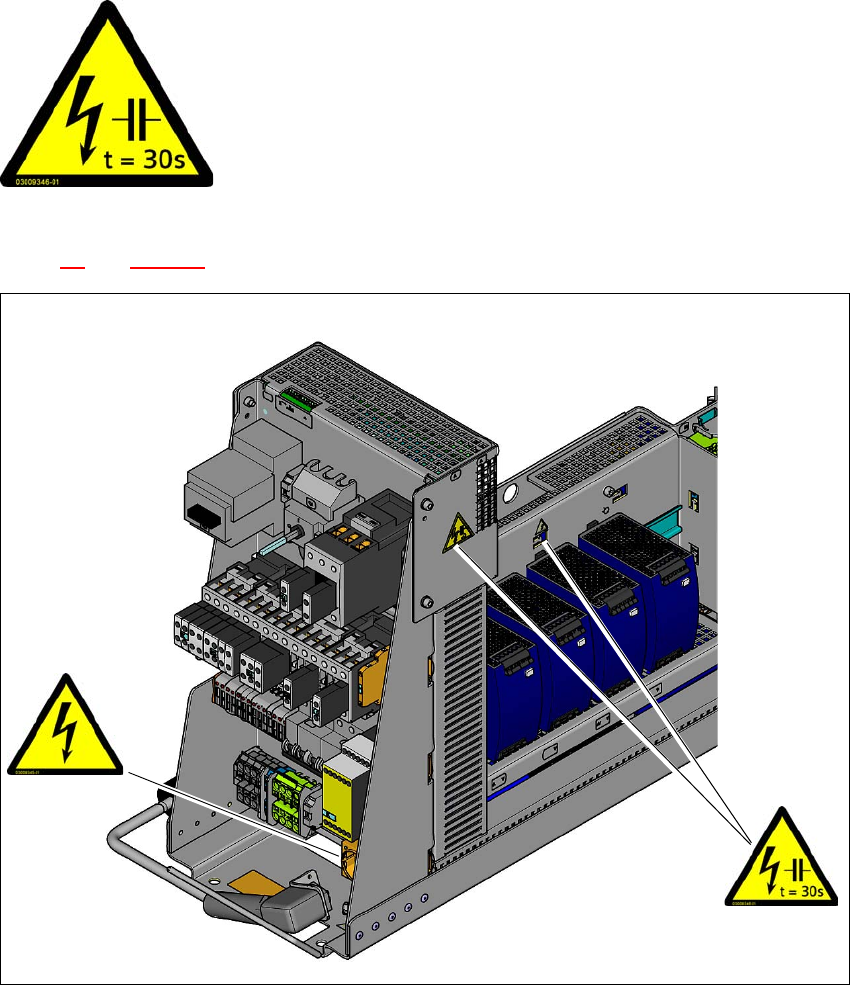

図 2.2 - 8 電源ユニットの警告ラベル W 206、W211
W211、突入電流制限のカバー上
W206、X102 サービスソケット上
2
2
メイン電源電圧！
メインスイッチを切って、コンデンサーが放電するまで 30 秒
待ってください。
NAFTA 地域：感電、火傷の危険性 !
W211
W206
2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4
2.2 警告ラベル ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
50
2.2.6 非常停止ボタンの警告ラベル
2
図 2.2 - 9 の W209、アイテム番号 03009349-01 ( マシン１台あたりの枚数 : 2)
2
2
図 2.2 - 9 非常停止ボタンの警告ラベル W209(SX4 の例 )
W209、項目番号 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
オーストラリア、カナダ、メキシコ、米国向
けでは、警告ラベル W209 は、非常停止ボタ
ンの黄色のリングのかわりに、延長キットに
貼られます。
W 209
