4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/ DX4 4.1 運搬および出荷構成 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 188 4.1.3.2 SIPLACE DX4 出荷時のマシンは、次のような構 成になります。 – シングルコンベヤのトラックは、幅 210 mm に設定します。この幅調 整は、マシンを微調整 するときに重要になります。 – キーボードは両方 ともプラグ…
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.1 運搬および出荷構成
187
4

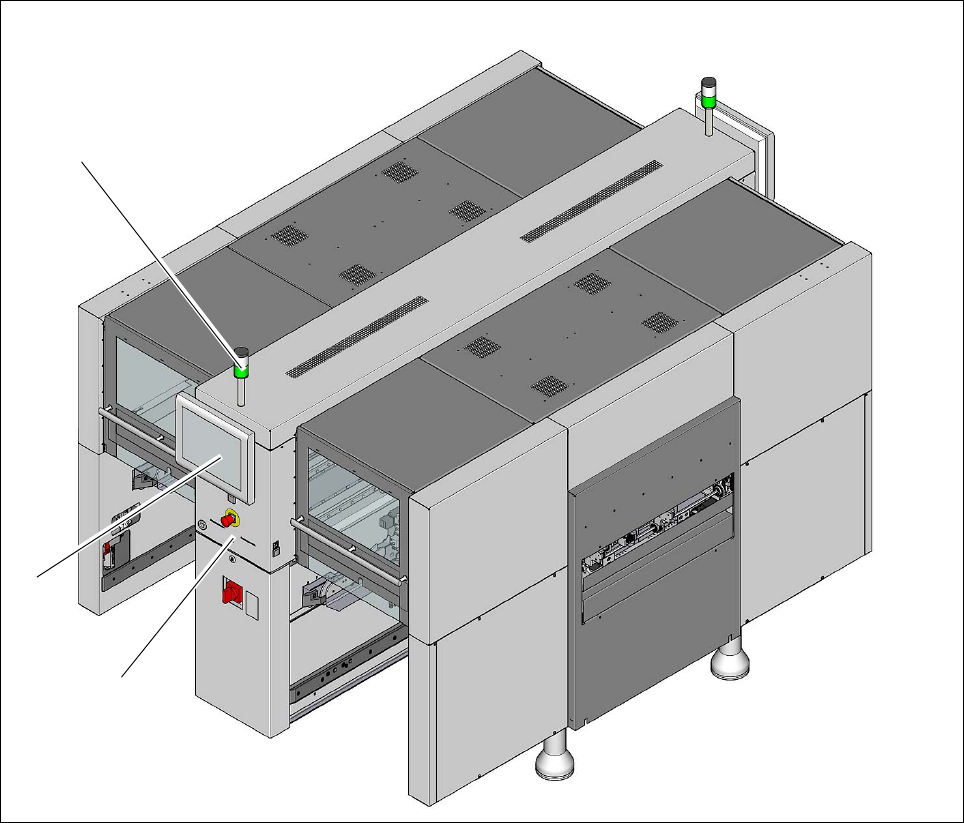

図 4.1 - 2 SIPLACE SX4 の出荷用構成
(1) 表示ランプ ( 取り外す )
(2) モニタ ( 取り外す )
(3) キーボード ( 取り外す )
(1)
(2)
(3)
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.1 運搬および出荷構成 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
188
4.1.3.2 SIPLACE DX4
出荷時のマシンは、次のような構成になります。
– シングルコンベヤのトラックは、幅 210 mm に設定します。この幅調整は、マシンを微調整
するときに重要になります。
– キーボードは両方ともプラグから外し、取り外します。
– モニタは両方とも取り外します。
– 表示ランプは両方とも取り外します。
– テープコンテナおよび使用済みテープコンテナは別々に梱包します。
– すべての X-Y 軸の軸は、出荷用金具で固定します。
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.1 運搬および出荷構成
189
4
図 4.1 - 3 SIPLACE DX4 の出荷構成
(1) 表示ランプ ( 両方とも取り外す。)
(2) モニタ ( 両方とも取り外す。)
(3) キーボード ( 両方とも取り外す。)
(4) テープコンテナおよび使用済みテープコンテナ ( すべて別個 )
(1)
(2)
(3)
(4)
(1)
(2)
(3)
