00196710-02-BA-SX4DX4-JA.pdf - 第240页
5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/ DX4 5.5 ユーザーインタフェース ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 240 5.5 ユーザーインタフェース ユーザーインタフェースは、下に 説明されているエリアに分割されています。 例として、SX マシンの「生産」ビューにあるユーザ ーインタフェースが表示されています。 図 5 .5 - 1 「生産 」ビューにあるユ…
ユーザーマニュアル SIPLACE SX4/DX4 5 マシンで作業をする
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 5.4 SIPLACE ラインの電源をオフにする
239
5.4 SIPLACE ラインの電源をオフにする
注意
ラインの電源をオフする前に、以下の手順を守ってください。 5
5.4.1 ステーションの電源をオフにする
ステーションの電源をオフにするには、次のように進めます。
→ 実装運転をすべて終了し、マシン内に PCB が残らないようにします。
→ すべての実装ヘッドの Z 軸が上端の定位置にあることを確認します。
→ 実装ヘッドにまだ部品が残っていないかチェックし、取り去ります。
→ 次のビューで、ステーションコンピュータソフトウエアを終了します。
設定 --> マシン設定 --> マシンをシャットダウン ...
→ コンピュータがシャットダウンしたら、メインスイッチでステーションの電源をオフにし
ます。
5.4.2 SIPLACE Pro(Windows) を終了する
→ SIPLACE Pro のメニューで、オブジェクト --> 終了の順に選択します。
→ コンピュータ上で開いているその他すべてのプログラムを終了します。
→ Windows のスタートメニューから、シャットダウンを選択します。
5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/DX4
5.5 ユーザーインタフェース ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
240
5.5 ユーザーインタフェース
ユーザーインタフェースは、下に説明されているエリアに分割されています。
例として、SX マシンの「生産」ビューにあるユーザーインタフェースが表示されています。

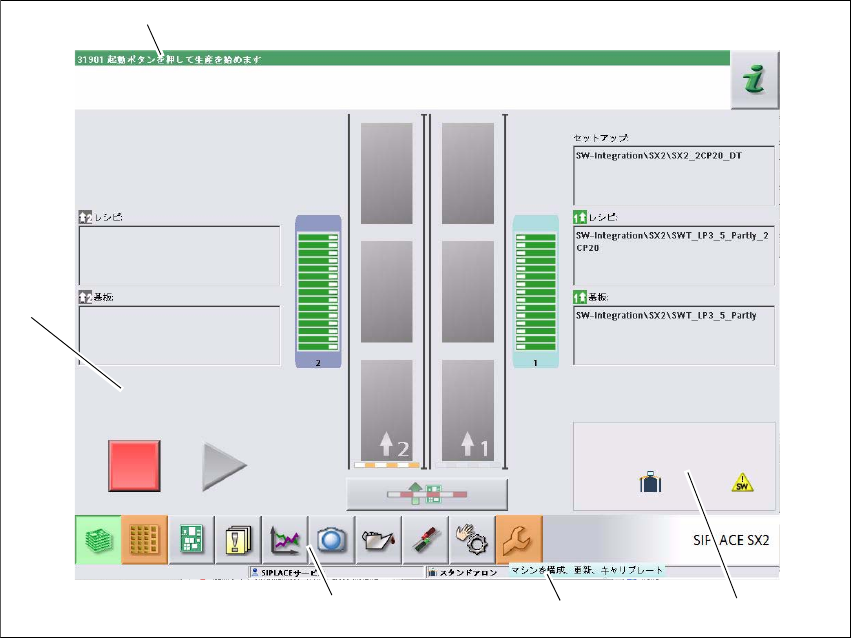

図 5.5 - 1 「生産」ビューにあるユーザーインタフェースの構成要素 (SIPLACE SX の例 )
記号
(1) ステータスフィールド ( 状態表示およびエラー表示 )
(2) 処理エリア / 表示エリア
(3) ツールバー
(4) 情報ライン
(5) 変更された構成および追加オプション、たとえばバーコードモードなどのビュー。
(1)
(2)
(3)
(4)
(5)
ユーザーマニュアル SIPLACE SX4/DX4 5 マシンで作業をする
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 5.5 ユーザーインタフェース
241
5.5.1 ステータスフィールド
ステータスフィールドには、現在のマシンの状態、最後に発生したエラーおよび実行するアク
ションが表示されます。
ステータスフィールドの右側に、次のアイコンで状態が表示されます。
( 緑 ) 現在のビューのコンテキストオンラインヘルプが起動します。現在のビューの中のすべ
てのボタンとスイッチが説明されています。
( 赤 ) 現在のエラーの考えられる原因および適切な解決策を表示するヘルプシステムが起動し
ます ( セクション 5.6.1
ページ 248 参照 )。
エラーの発生源、エラーメッセージテキスト、エラーが発生した日付と時間が表示されるダイ
アログボックスが開きます ( セクション 5.6.1
ページ 248 参照 )。ここから現在のエラーに関
するヘルプ機能を呼び出すこともできます。
現在表示されているエラーをステータスフィールドから削除します。
5.5.2 表示エリアおよび処理エリア
このエリアには、機能を設定 / 削除するためのボタン、基板についての全般情報、セットアッ
プ、レシピおよびその他の情報が表示されます。
アニメーション化され色で識別されたアイテムが、処理や状態 ( たとえば、編集、部品切れロ
ケーションなど ) の説明をします。
「生産」ビュー（ベーシックビュー）は、一定の運転状態を知らせます ( 編集中、エラーなど
)。
実装を停止します。これは現在の実装動作を停止します。
実装を継続します。これは基板の実装を開始または継続します。
進捗バー
進捗バーで、各基板の実装の進捗を表示します。
処理中の基板
基板はシステムによって取り扱われ、配置されています。PCB アイコンは濃い緑色のボタンで
表示されます。
