2.5.7 連続運転中の C&P20 実装ヘッドの高温部分
2
図 2.5 - 2 連続運転中のスピードスター（C&P20）の高温部分
(1) 温度ラベル、アイテム番号 03031926-01
(2) スター軸モータのハウジング
(3) ハンドル
注意
高温部分 2
スター軸モータのハウジングおよび実装ヘッドのハンドルは、連続運転中および 22 ℃を超える
周囲温度では、非常に熱くなります。この部分に触れるときは、注意してください。
2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4
2.5 SX4/DX4 マシンを運転するための安全指導 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
60
2.5.8 連続運転中の X フィーダの高温部分
2

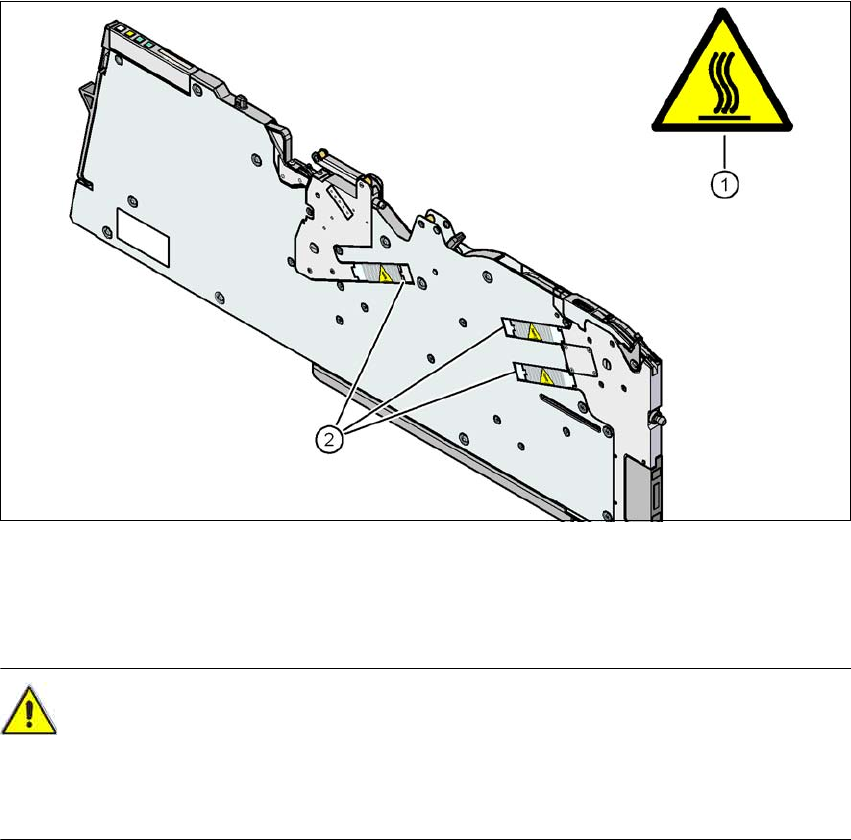

図 2.5 - 3 連続運転中の X フィーダの高温部分
(1) 温度ラベル、アイテム番号 03031926-01
(2) ステッピングモータ
注意
高温部分 2
ステッピングモータは、連続運転中、22 ℃を超える周囲温度では、非常に熱くなる可能性があ
ります。モータに触れるときは、注意してください。
ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.6 SX4 マシンの追加安全指導
61
2.6 SX4 マシンの追加安全指導
2.6.1 ツインスターの Z 軸を手で移動するときの安全指導
注意
ツインスターではさまれる危険 2
戻しユニットの緩衝材のところで、絶対に手で Z 軸を下降させないこと。シリンダの強力なス
プリングのたわみ力によって、緩衝材が非常に急速に跳ね返り、指にケガをする可能性があり
ます。ピストンロッドが元の位置に反発して戻るとき、ツインスター内部でも同様の警告が適
用されます。
2

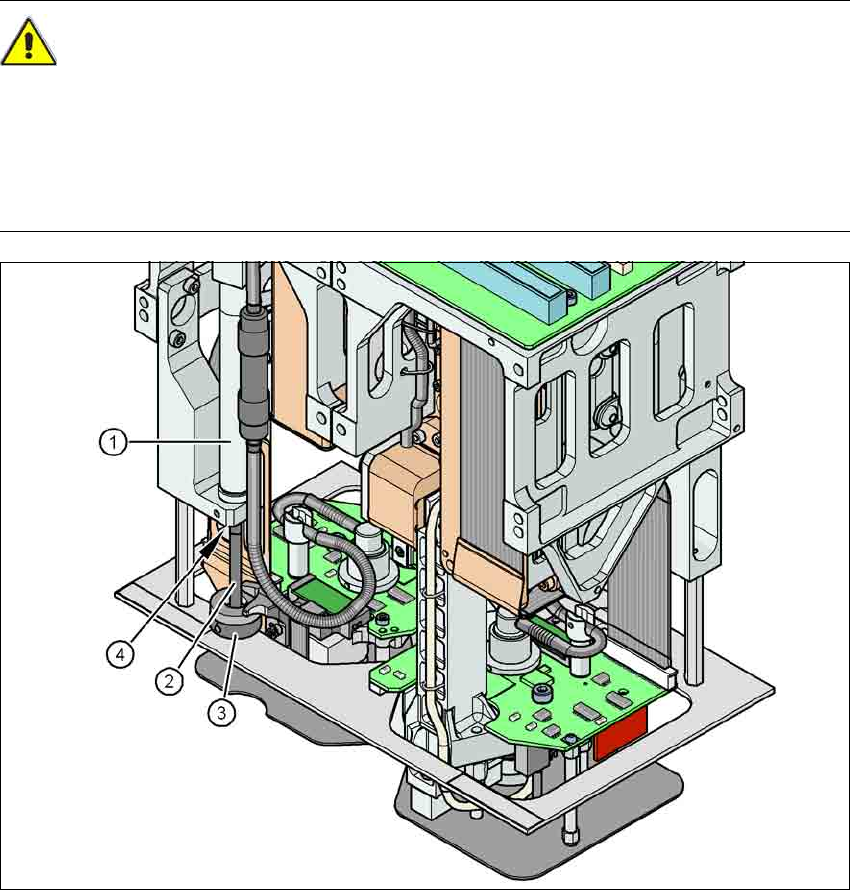

図 2.6 - 1 ツインスターの戻しユニットで挟まれる危険性
(1) 戻しユニット、圧縮空気シリンダ
(2) ピストンロッド
(3) 戻しユニットの緩衝材
(4) 指を挟まれる危険性
