ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.2 警告ラベル
49
2.2.5.1 警告ラベル W211
2
アイテム番号 03009351-01 ( マシン１台あたりの枚数 : 2)
ページ 49
の図 2.2 - 8 の W211、アイテム番号 03009351-01。
図 2.2 - 8 電源ユニットの警告ラベル W 206、W211
W211、突入電流制限のカバー上
W206、X102 サービスソケット上
2
2
メイン電源電圧！
メインスイッチを切って、コンデンサーが放電するまで 30 秒
待ってください。
NAFTA 地域：感電、火傷の危険性 !
W211
W206
2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4
2.2 警告ラベル ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
50
2.2.6 非常停止ボタンの警告ラベル
2
図 2.2 - 9 の W209、アイテム番号 03009349-01 ( マシン１台あたりの枚数 : 2)
2
2
図 2.2 - 9 非常停止ボタンの警告ラベル W209(SX4 の例 )
W209、項目番号 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
オーストラリア、カナダ、メキシコ、米国向
けでは、警告ラベル W209 は、非常停止ボタ
ンの黄色のリングのかわりに、延長キットに
貼られます。
W 209
ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.2 警告ラベル
51
2.2.7 ヘッド制御ユニットの高温部 (HCU)
図 2.2 - 10 の 1、温度ラベル、アイテム番号 03031926-01 ( マシン１台あたりの枚数 : 4)。
2

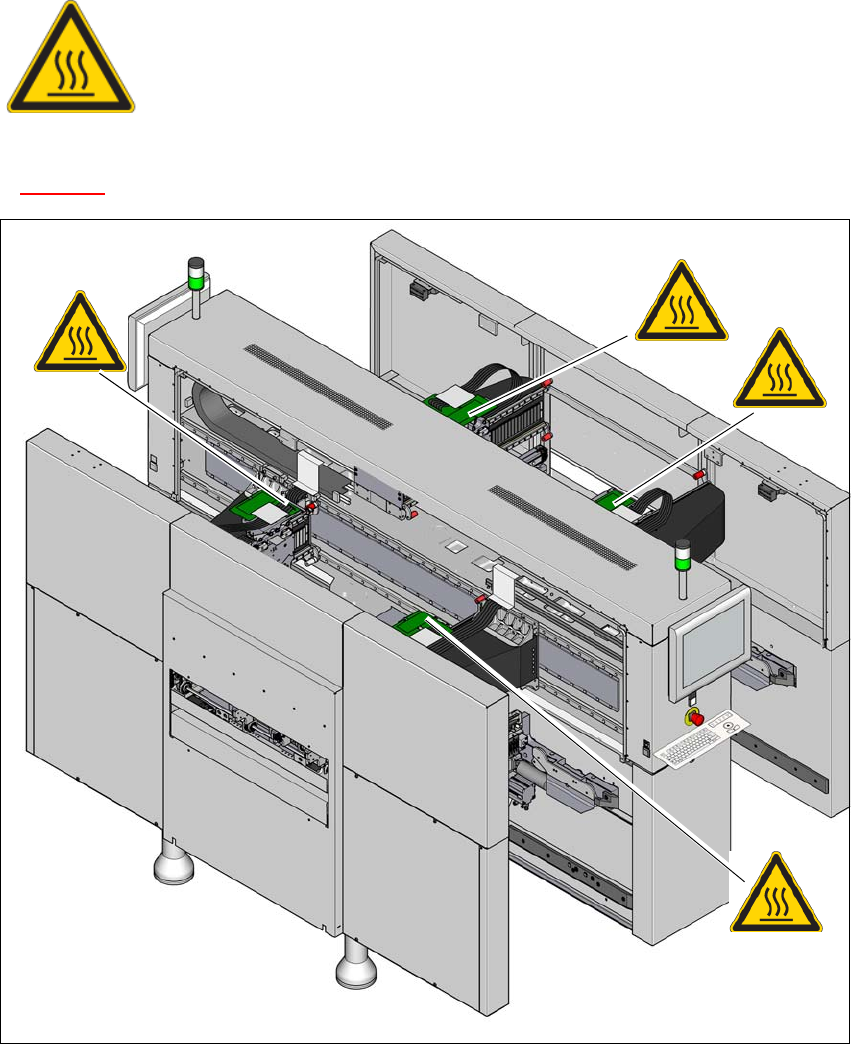

図 2.2 - 10 ヘッド制御ユニット (HCU) の温度ラベル - (SX4 の例 )
2
高温！
ヘッド制御ユニット (HCU) のハウジングは、連続運転中高熱になる可能性
があります。ヘッド制御ユニット (HCU) に触れるときは注意してくださ
い。
(1)
(1)
(1)
(1)
