ユーザーマニュアル SIPLACE SX4/ DX4 4 据え付けと委託作業 ソフトウエアバージョン SC.704.xx 以降 20 11 年 2 月日本語版 4.1 運搬および出荷構成 185 4 据え付けと委託作業 4.1 運搬および出荷構成 4.1.1 運搬梱包 SIPLACE SX4 4 ヨーロッパでは、マシンおよび 部品トロリーは木製のパレット 2 個で、ビニールフィルムで包 装されて出荷されます。ヨーロ ッパ以外では、マシン…
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.11 SIPLACE DX4 の DX テーブル ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
184
3.11 SIPLACE DX4 の DX テーブル
SIPLACE DX4 マシンには、4 台の DX テーブルがあります。DX テーブルのフィーダの取り扱い
は、基本的に SIPLACE SX4 で使用されている段取り替えテーブルと同じです。
3
図 3.11 - 1 DX テーブルのロケーション、SIPLACE DX4
(1) ロケーション 1
(2) ロケーション 2
(3) ロケーション 3
(4) ロケーション 4
(T) PCB 搬送方向
フィーダは、奇数のトラック番号に配置できます。これらのトラックにしか、マシンの動力お
よびデータインタフェースが取付けられません。そのため、40 本の 8 mm トラックの全フィー
ダ容量は、20 本の 2X8 mmX フィーダで達成されます。
(1)
(4)
(2)
(3)
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.1 運搬および出荷構成
185
4 据え付けと委託作業
4.1 運搬および出荷構成
4.1.1 運搬梱包
SIPLACE SX4 4
ヨーロッパでは、マシンおよび部品トロリーは木製のパレット 2 個で、ビニールフィルムで包
装されて出荷されます。ヨーロッパ以外では、マシンおよび部品トロリーは、木箱で納品され
ます。
SIPLACE DX4 4
ヨーロッパでは、マシンは木製のパレットで、ビニールフィルムで包装されて出荷されます。
ヨーロッパ以外では、マシンは、木箱で納品されます。テープコンテナおよび使用済みテープ
コンテナは梱包され、その他の付属部品とともに納品されます。
4.1.1.1 運搬梱包の寸法
パレットおよび木箱の寸法は、次の表に一覧表示されています。
4

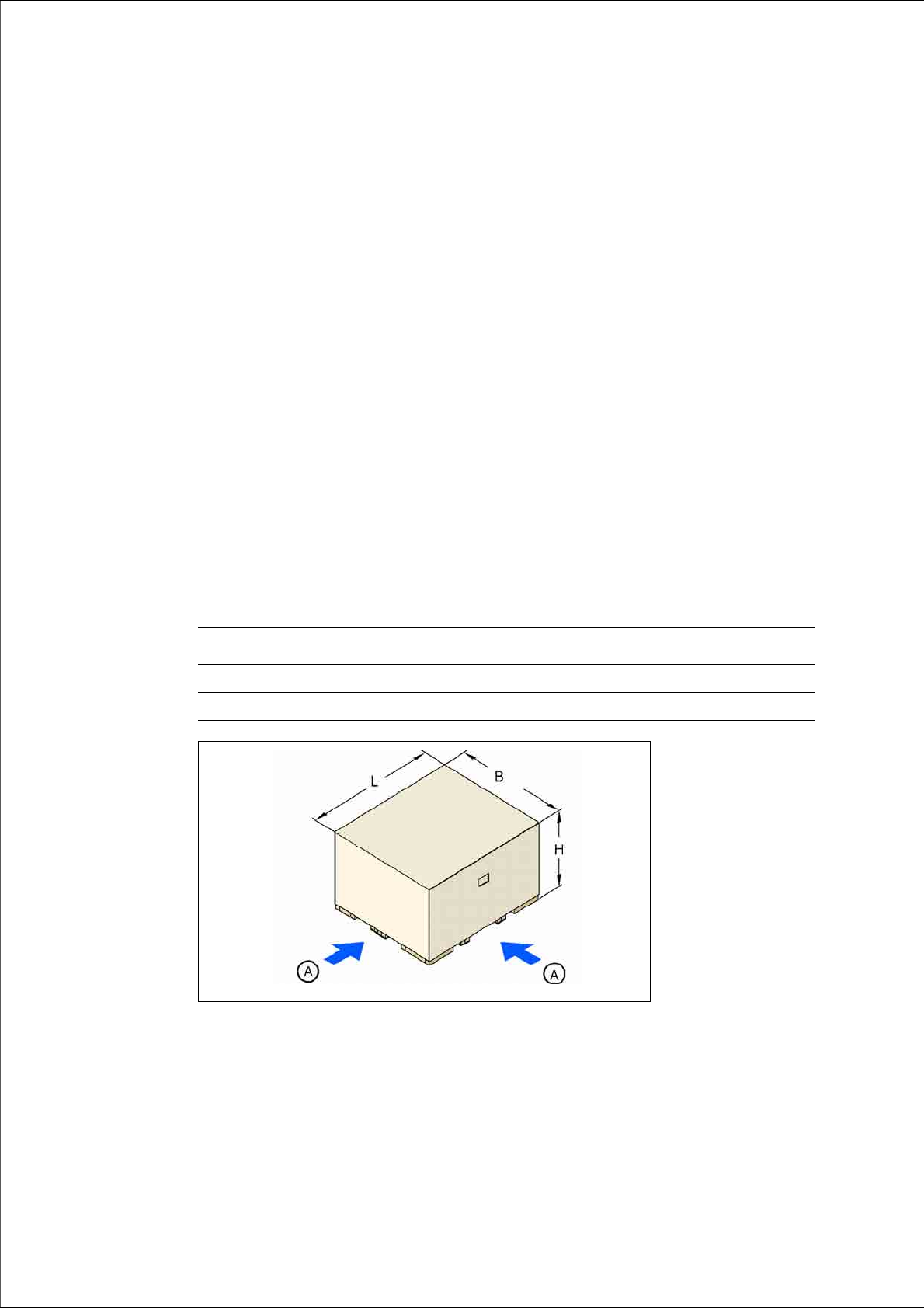

図 4.1 - 1 運搬用木箱 - mm 単位の寸法
(A) フォークリフト挿入位置
マシン (L x W x H) 部品トロリー
パレット 2790 mm x 2404 mm 2060 mm x 1350 mm
木箱 2790 mm x 24040 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.1 運搬および出荷構成 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
186
4.1.1.2 運搬準備済みマシン重量
次の表には、梱包を含めた運搬用に準備されたマシンの重量が示されています。
4
4.1.2 納品をチェックする
→ 室温に到達するまで、マシンを梱包したまま保管します。そうしないと、結露の危険性が
あります。
→ 納品の損傷をチェックします。
→ 運搬木箱の衝撃センサをチェックします。
→ マシンおよび付属品を開封し、納品の欠品がないかチェックします ( 納品参考ノート )。
→ 据え付けレポート / 受領テストレポートの契約を立証します。
4.1.3 出荷時の構成
4.1.3.1 SIPLACE SX4
出荷時のマシンは、次のような構成になります。
– デュアルコンベヤのレーンは、幅 210 mm に設定します。この幅調整は、マシンを微調整す
るときに重要になります。
– キーボードは両方ともプラグから外し、取り外します。
– モニタは両方とも取り外します。
– 表示ランプは両方とも取り外します。
– すべての X-Y 軸の軸は、出荷用金具で固定します。
マシン ヨーロッパ内の運搬 海外への運搬
SX4 4004 kg 4504 kg
DX4 4004 kg 4504 kg
部品トロリー 470 kg 550 kg
