ユーザーマニュアル SIPLACE SX4/ DX4 5 マシンで作業をする ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語 版 5.15 部品トロリーを結合する / 切り離す (SX4 のみ ) 287 ご注意 5 部品トロリーを結合する前に、 部品テープを X フィーダの先端に揃えて切断します。 注意 5 実装ヘッドが、部品トロリーの 範囲外にあることをチェックしてください。 → 部品トロリーを、止まる…
5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/DX4
5.15 部品トロリーを結合する / 切り離す (SX4 のみ ) ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
286
5.15.4 部品トロリーを結合する
5
図 5.15 - 3 部品トロリーおよび部品トロリー結合ユニット、SIPLACE X シリーズ
(1) 部品トロリー結合ユニット、SIPLACE X シリーズ
(2) 部品トロリー、SIPLACE X シリーズ
(3) ロックラッチ
注意 5
SIPLACE X シリーズの部品トロリーをマシンに押し込むときには注意をし、ロックラッチ
（ページ 286 の図 5.15 - 3 のアイテム 3）が障害物にぶつからないようにします。
ユーザーマニュアル SIPLACE SX4/DX4 5 マシンで作業をする
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 5.15 部品トロリーを結合する / 切り離す (SX4 のみ )
287
ご注意 5
部品トロリーを結合する前に、部品テープを X フィーダの先端に揃えて切断します。
注意 5
実装ヘッドが、部品トロリーの範囲外にあることをチェックしてください。
→ 部品トロリーを、止まるまで機械内に注意して押し込みます。
ご注意 5
部品トロリーは、カバーが閉じている場合しか結合できないので、保護カバーを閉じてくださ
い。
→ トロリーが完全に結合するまでマシンの各ロケーションにあるボタンを押します。
→ 両方のハンドルにあるスリーブ（ページ 287
の図 5.15 - 4 のアイテム 1）を押し上げ、ハ
ンドルを下に下げます（ページページ 287
の図 5.15 - 4 のアイテム 2）。
5

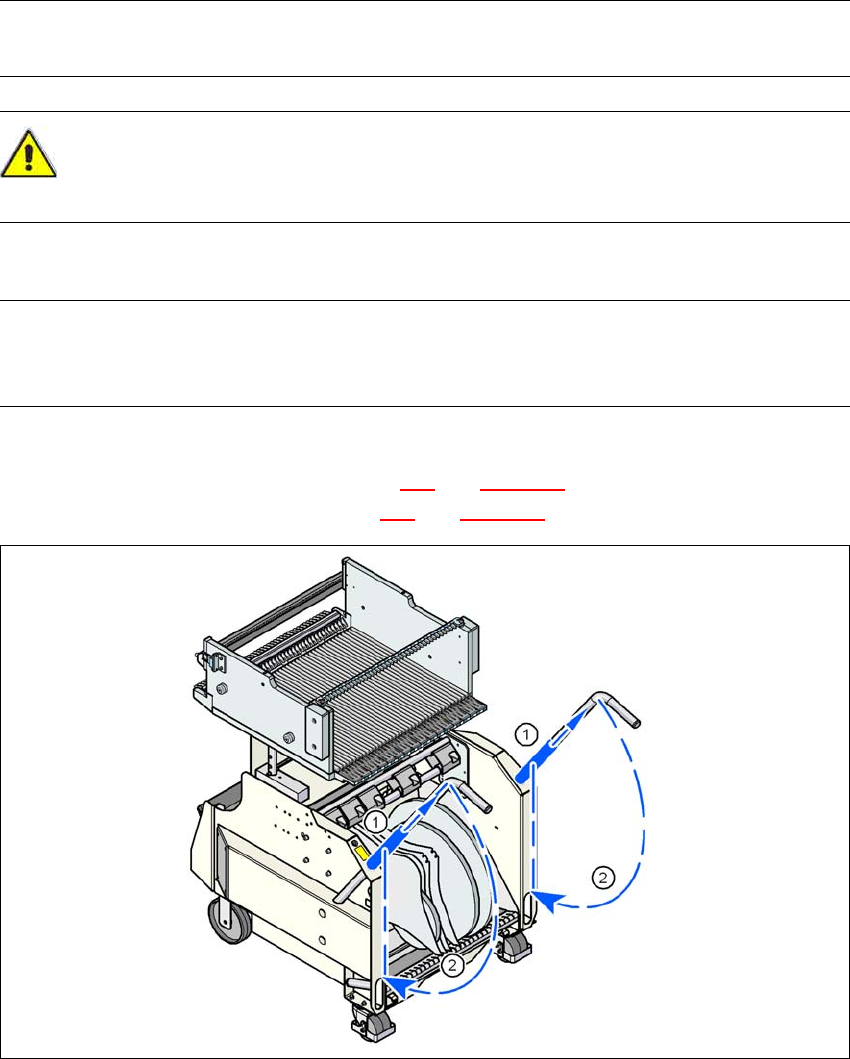

図 5.15 - 4 X シリーズ部品トロリー - ハンドルを回して下げる
(1) スリーブを押し上げ
(2) ハンドルを下げて折りたたむ
