ユーザーマニュアル SIPLACE SX4/ DX4 4 据え付けと委託作業 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.3 マシンをセットアップする 207 4.3.6 PCB 搬送高さをプリセットする →図 4.3 - 2 に示すように、マシンの下に フォークリフトのフォーク を差し込みます。 4 図 4.3 - 2 接触面 - PCB 搬送方向に平行なフォー ク SX4 の例 ) (1) フ…
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.3 マシンをセットアップする ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
206
4.3.5 工具と器材
マシンの高さを調整するのに次の工具と器材が必要になります。
マシンの高さを調整するのに次の工具と器材が必要になります。
– 開放端スパナ SW 36、アイテム番号 00096286-01
– マシンの脚の高さを調整するのに使用するセットネジ M24x2x120 用幅 36 のレンチ。
– マシン中央の脚を調整するフックスパナ、サイズ 135 - 145
アイテム番号 00376519-xx 4
– 片口スパナ SW65、アイテム番号 00353827-01、マシン中央の脚の六角ロックナット M24 用
幅65
– 六角レンチ、サイズ 10、 アイテム番号 00373926-01、マシン中央の脚用スペーサ固定
キャップボルト M12x80 用
– 六角レンチ、サイズ 19、アイテム番号 00373928-01、マシン外側の 4 本の脚のクランプを
仮固定するキャップボルト M24x90 用
– 六角ピン付きトルクレンチ、サイズ 19、マシンの脚 4 本を最終的に固定するための締め付
けトルク 130 Nm
– マシン用水準器 : 精度 0.02 mm/m
– フォークリフトトラック ( 仕様は、ページ 190 の 4.1.4.3 参照 )。
– エアークッション搬送システム :SIPLACE HSxx、アイテム番号 00119002-S01( オプション )
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.3 マシンをセットアップする
207
4.3.6 PCB 搬送高さをプリセットする
→図4.3 - 2 に示すように、マシンの下にフォークリフトのフォークを差し込みます。
4

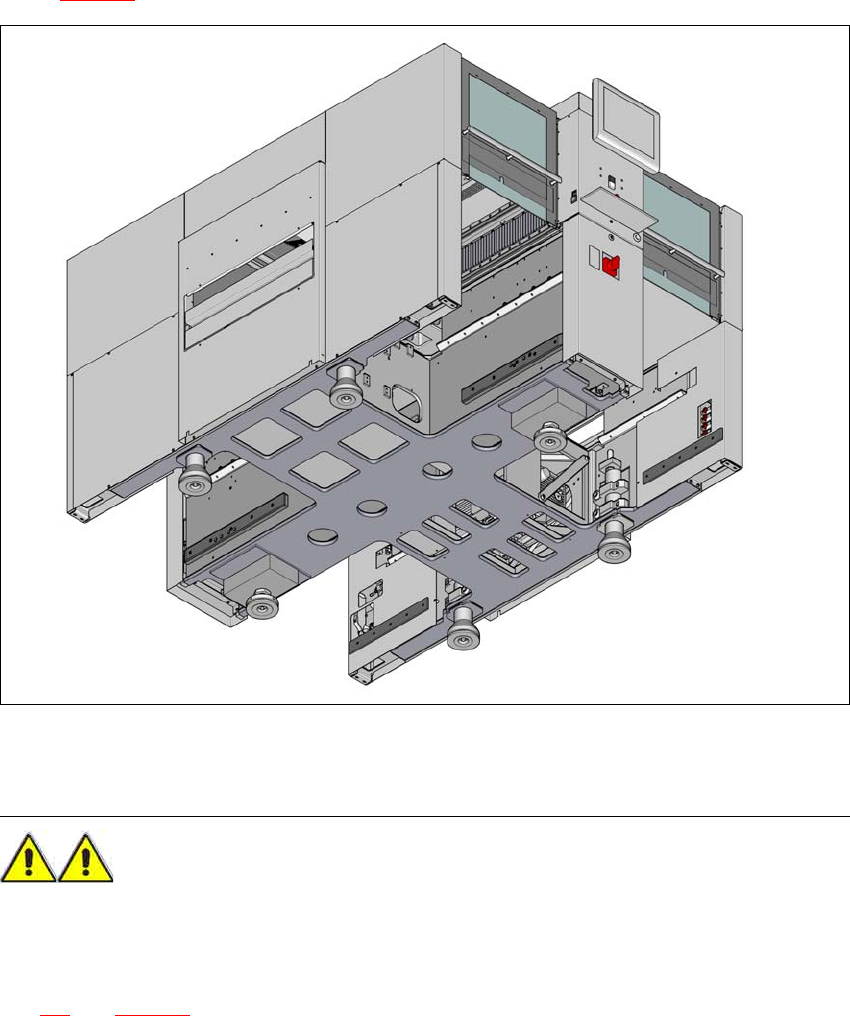

図 4.3 - 2 接触面 - PCB 搬送方向に平行なフォーク SX4 の例 )
(1) フォークリフトのフォーク接触面
警告 4
マシンへの復旧不可能な損害を避けるために、実装マシンを持ち上げる
前に
、次の点にご注意
ください。
– マシンの 2 本の脚の間でフォークを十分に幅を広げて挿入します（挿入位置は、ページ
207
の図 4.3 - 2 に示されています）。マシンの脚は、776 mm 離れています。マシンフレー
ムを変形するおそれがあるので、マシンフレームの側面部でマシンを持ち上げることにな
るように、フォーク間の距離を絶対に広げないこと。
→ マシンを持ち上げるとき、フォークに均等に負荷がかかるようにします。フォークと実装
マシンがしっかりと接触していると、持ち上げたときマシンが傾かないようになります。
これは、マシンの脚の取付部分を変形するおそれのある、マシンの脚への負荷の偏りも防
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.3 マシンをセットアップする ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
208
止します。マシンを持ち上げるとき、別の人がマシンを監視し、フォークリフトで持ち上
げるときにマシンが一方に傾かないようにすることをお奨めします。
→ フォークリフトで、マシンを約 35cm 持ち上げます。これにより、あやまってマシンの脚を
下降させた場合、怪我をする危険性が避けられます。
実装マシンは、6 本の脚で自立します。
– 4 個の マシン外側の脚 ( ページ 209
の図 4.3 - 4 のアイテム 1)
マシン外側の脚には、次の 2 種類があります。 4
– PCB コンベヤ高さ 830 mm 用マシン外側の脚、長さ 369 mm、
アイテム番号 03041008-01 ( 図 4.3 - 3
のアイテム 1)。
– PCB コンベヤ高さ 900、930、950 mm 用マシン外側の脚、
長さ 439 mm、 アイテム番号 03000890-02 ( 図 4.3 - 3
のアイテム 2)。
– 必要に応じて、高さを調整する 2 個のスペーサ（ページ 209
の図 4.3 - 4 のアイテム 3 と
4）の付属した 2 本のマシン中央の脚 （ページ 209
の図 4.3 - 4 のアイテム 2）。
4

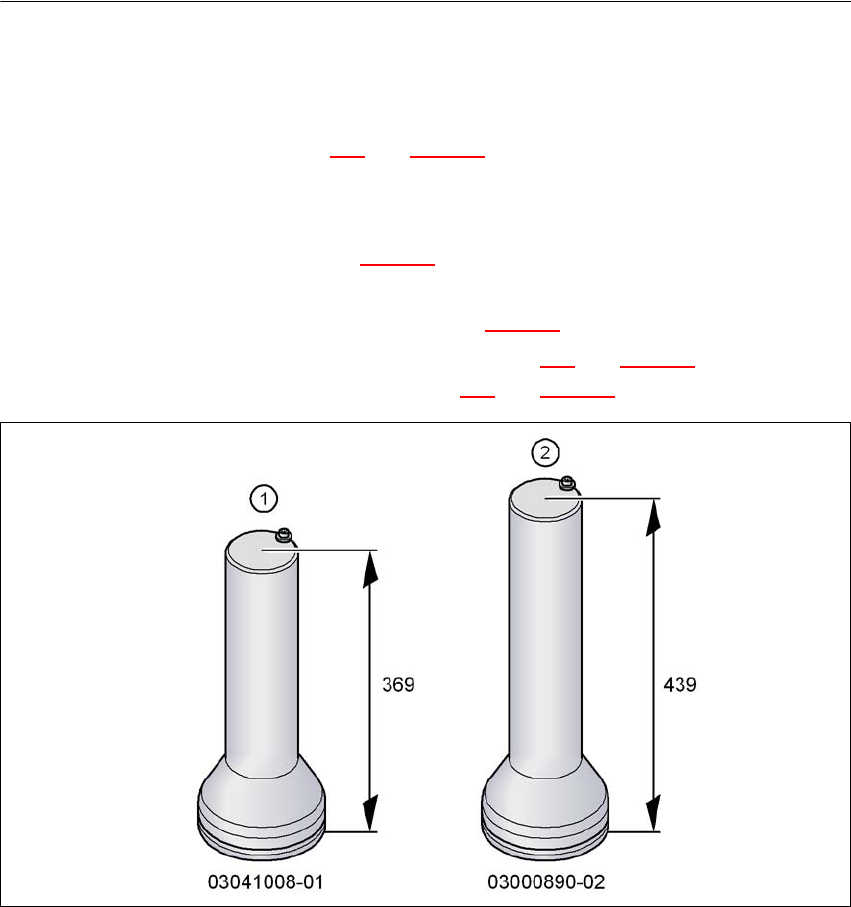

図 4.3 - 3 マシン外側の脚 - 二種類 (mm 単位の寸法 )
