3.10 SIPLACE SX4 の部品トロリー
アイテム番号 00119722-xx SIPLACE X シリーズ部品トロリー
4 台の SIPLACE X シリーズの部品トロリーを SIPLACE SX4 マシンに結合できます。
3
図 3.10 - 1 部品トロリーのロケーション、SIPLACE SX4
(1) ロケーション 1
(2) ロケーション 2
(3) ロケーション 3
(4) ロケーション 4
(T) PCB 搬送方向
部品トロリーは、自立式で、外部セットアップエリアでフィーダをセットアップすることがで
きます。つまり、部品トロリーを交換するために、短時間だけしか生産工程を中断する必要が
ないことになります。
(1)
(4)
(2)
(3)
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.10 SIPLACE SX4 の部品トロリー
173
3
図 3.10 - 2 部品トロリー、SIPLACE X シリーズ、PCB コンベヤ高さ 950 mm にて
3
(1) 搬送高さ 900、930、950 mm 用ガイドコラムの穴
(2) サポートブロック
(3) 段取り替えテーブル
(4) 部品トロリー結合ユニットの安全スイッチを切り替える接点
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.10 SIPLACE SX4 の部品トロリー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
174
3.10.1 構造
基本的に部品トロリーは、シャシー、フィーダ保持用部品段取り替えテーブル、テープリール
コンテナ、使用済みテープコンテナから構成されています。
3

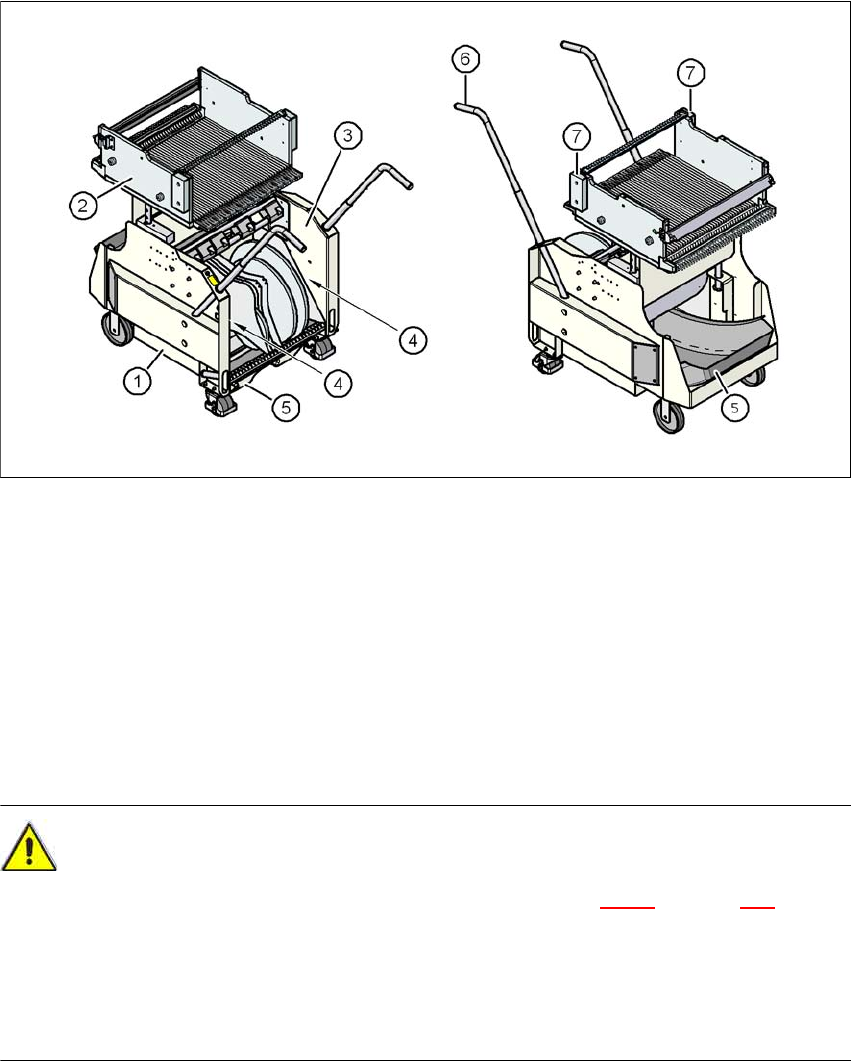

図 3.10 - 3 部品トロリー、SIPLACE X シリーズ、正面図および背面図
(1) シャシー
(2) 段取り替えテーブル
(3) テープコンテナ
(4) セットアップリスト収納用隙間
(5) 使用済みテープ箱
(6) ハンドル
(7) ハンドガード
注意 3
→ 部品トロリーの使用済みテープ箱を引き出すとき、セクション 5.8.2
のページ 257 の安全
指導を守ってください。
→ ハンドルは、部品トロリーを押す時にしか使用しないこと。
→ 部品トロリーを搬送する場合、フォークリフトを使用するか、パレットでそれを持ち上げ
ます。
