ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.5 SX4/DX4 マシンを運転するための安全指導
57
粉末金属ベースコンデンサ実装時の危険性を最小にするため、以下の指導にしたがって下さい。
(1) 部品テープを手動で繰り返して送った場合、オペレータはそのテープポケットに残ってい
る部品をすべて除去しなければなりません。
(2) カバーテープがちぎれた場合、オペレータはテープに残っている部品があれば除去しなけ
ればなりません。
吸着されなかったタンタルコンデンサが切断されたとき、テープ材料に火災を引き起こさない
ようにするため、ユーザインタフェースが拡張され、「吸着エラーの場合テープから部品を除
去」オプションが含まれています。このオプションは、SIPLACE Pro で有効にしなければなり
ません。実装マシンでは、吸着されなかった部品は、部品テープから除去することができるよ
うになるまで、もう一度前方にピッチ送りされます。トラックは停止し、オペレータにエラー
メッセージが表示され、テープからタンタルコンデンサを取り除くように促されます。
ご注意 2
吸着されなかったタンタルコンデンサをオペレータが手で取り除く方法の説明は、セクション
3.9.1.3 のページ 149 で説明されています。
2.5.4 マシンの ESD 安全についての注記
導電性があると認められているノズルしか使用しないこと。マシンの ESD 安全の要求に応える
には、この方法しかありません。
2.5.5 廃棄箱の正しい使用についての安全指導
次の指導を守って、実装ヘッドと部品またはノズル廃棄箱間の衝突の危険を回避します。
→ 廃棄箱が、そのマウントに正しく着座しているようにします。
→ 廃棄箱が、そのマウントから突き出していないことをチェックします。
ご注意 2
廃棄箱の正しい位置を報せるセンサ ( セクション 6.5
のページ 321 参照 ) を各廃棄箱に改造し
て組み込むことができます。
2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4
2.5 SX4/DX4 マシンを運転するための安全指導 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
58
2.5.6 ノズルチェンジャー使用についての安全指導
次の指導を守って、実装ヘッドとノズルチェンジャーの衝突の危険性を回避します。
警告
各実装ヘッドに、必ずそのヘッド用のノズルマガジンのある正しいノズルチェンジャーをとり
つけます。混載した構成によりヘッド衝突の危険性があります。 2
警告
マガジンより上に突き出しているレバーは、実装ヘッドとの衝突につながる可能性があります。
そのため、レバーがマガジンより上に突き出していないことを確認する必要があります。 2
ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.5 SX4/DX4 マシンを運転するための安全指導
59
2.5.7 連続運転中の C&P20 実装ヘッドの高温部分
2

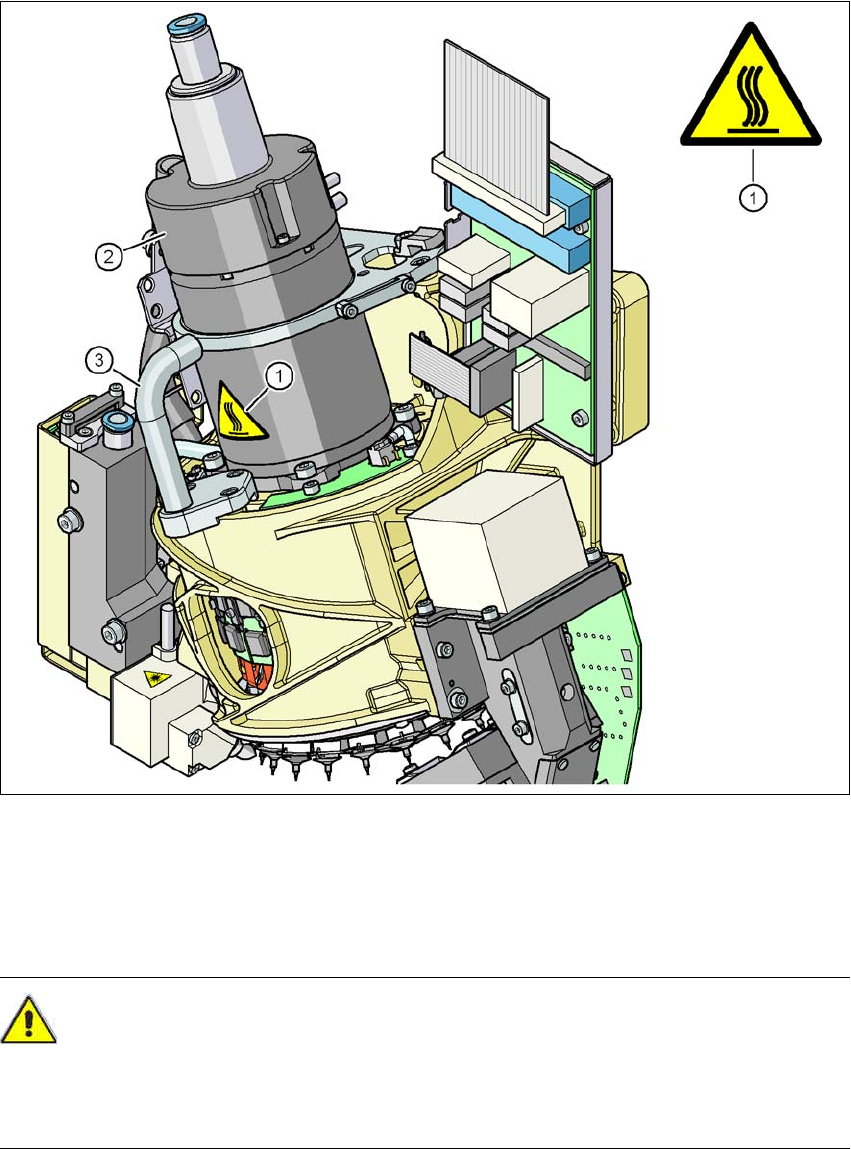

図 2.5 - 2 連続運転中のスピードスター（C&P20）の高温部分
(1) 温度ラベル、アイテム番号 03031926-01
(2) スター軸モータのハウジング
(3) ハンドル
注意
高温部分 2
スター軸モータのハウジングおよび実装ヘッドのハンドルは、連続運転中および 22 ℃を超える
周囲温度では、非常に熱くなります。この部分に触れるときは、注意してください。
