2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4 2.9 供給圧縮空気を切断し、圧力を 解放する ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 82 2 図 2 .9 - 1 マシンの圧縮空気ユニット 図 2.9 - 1 の記号 (1) インポート圧力用圧力計 設定圧力 : 0.5 - 1.0 MPa、5.0 - 10. 0 bar ( 表示範囲 : 0 - 1.0 MPa、0 - …
ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.9 供給圧縮空気を切断し、圧力を解放する
81
注意 2
データを消失しないために、マシンの電源をオフする前に次のことを確認します（非常停止状
態を除く）。
– マシンは、マシンデータ、セットアップデータ、パネルデータを伝送済みですか？
– マシンは、PCB の実装を完了していますか？
– マシンは、システム立ち上げ状態を完了していますか？
2.9 供給圧縮空気を切断し、圧力を解放する
マシンの圧縮空気作動圧力は、0.50 ± 0.025 MPa （ 5.0 ± 0.25 bar）に設定されています。
圧縮空気ユニットの位置は、ページ 82
の図 2.9 - 1 のアイテム 1 で示されています。 マシンへ
の供給圧縮空気は、停止バルブを使用して中断することができます ( ページ 82
の図 2.9 - 1 の
アイテム 2)。
→ マシンキーを使用して、カバーロックを解除します。
→ カバーを持ち上げます ( ページ 82
の図 2.9 - 1 参照 )。
→ 停止バルブ（ページ 82
の図 2.9 - 1 のアイテム 1）のレバーを垂直位置から水平位置に回
転します。
→ 作動圧力計をモニタします（ページ 82
の図 2.9 - 1 のアイテム 5）。マシンの電源をオンす
ると、圧力は、1 分以内に 0 MPa （0 bar）に降下します。
注意 2
マシンの電源がオンになっているとき、停止バルブを使用して、30 分以上圧縮空気を中断しな
いでください。予防メンテナンスまたは整備作業を実施するために長めに空圧システムを停止
する必要がある場合、メインスイッチでマシンの電源をオフし、電源から切り離す必要があり
ます。
X18 - 7
42 V- ( スイッチ連
動 ) < 10 VDC < 2s
X17 - 1 24 V- < 10 VDC < 2s
2 運転上の安全 ユーザーマニュアル SIPLACE SX4/DX4
2.9 供給圧縮空気を切断し、圧力を解放する ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
82
2

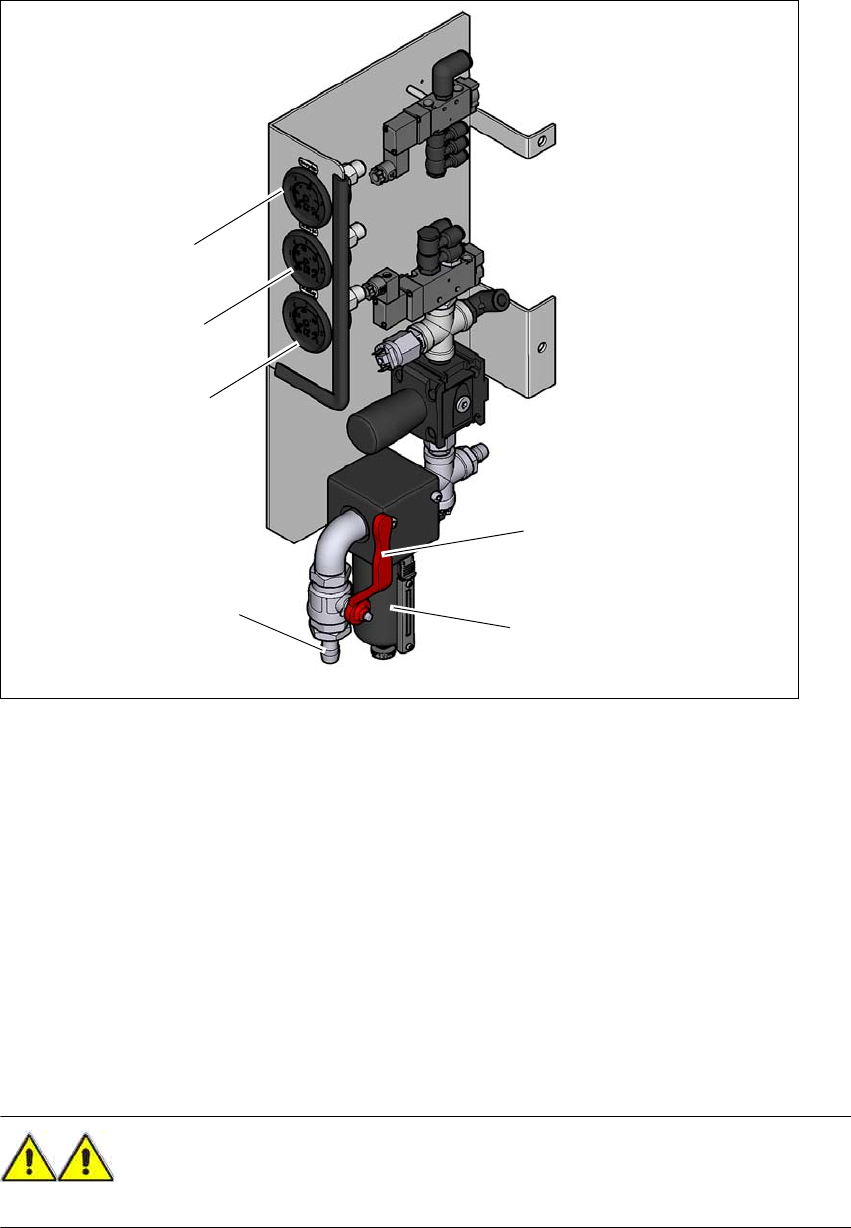

図 2.9 - 1 マシンの圧縮空気ユニット
図 2.9 - 1 の記号
(1) インポート圧力用圧力計
設定圧力 : 0.5 - 1.0 MPa、5.0 - 10.0 bar ( 表示範囲 : 0 - 1.0 MPa、0 - 10 bar)
(2) X-Y 軸 1 から X-Y 軸 4 の供給圧力用圧力計
設定圧力 : 0.46 ± 0.01 MPa、4.6 ± 0.1 bar ( 表示範囲 0 - 0.6 MPa、0 - 6 bar)
(3) マシン構成要素への供給圧力用圧力計
設定圧力 : 0.5 ± 0.025 MPa、5 ± 0.25 bar ( 表示範囲 0 - 0.6 MPa、0 - 6 bar)
(4)「開」位置の停止バルブ
(5) 圧縮空気フィルタ
(6) 圧縮空気接続口
警告
圧力がかかっているうちに、絶対に圧縮空気のホースを外さないこと。怪我をする危険性。 2
(6)
(1)
(2)
(3)
(5)
(4)
ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.10 メインスイッチで電源をオフした後のマシンのエネルギ状態
83
2.10 メインスイッチで電源をオフした後のマシンのエネ
ルギ状態
2

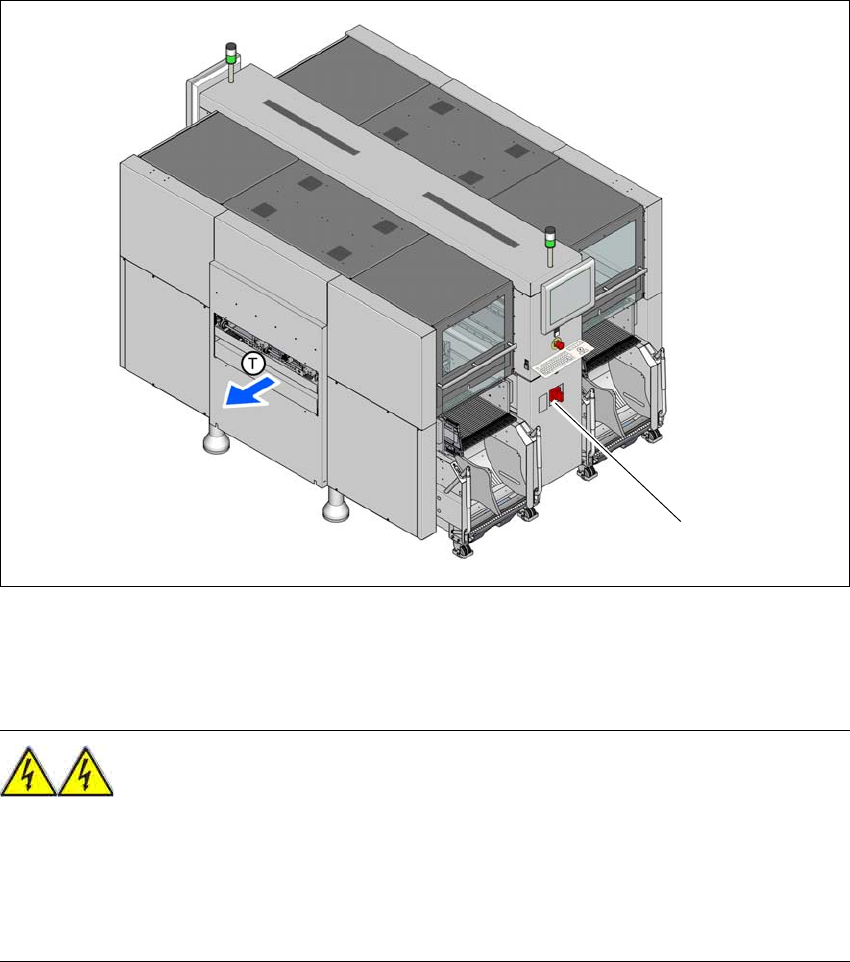

図 2.10 - 1 マシンの電源位置 (SX4 の例 )
2
警告
マシンには、3 x 200 VAC、3 x 208 V AC、 3 x 220 V AC、 3 x 230 V AC、3 x 380 V AC、
3 x 400 V AC または 3 x 415 V AC ± 5 %、50/60 Hz のメイン電源電圧が供給されています。
すなわち、メインスイッチをオフにしても、システム内のいくつかの装置には致命的な電圧が
かかっている可能性があります。マシンを不適切に取り扱うと、作業者が死亡、重傷、または
マシンに大きな損害を被ることがあります。 2
→ 適合する事故防止と DIN の規則（特に DIN EN 60204、パート 1 または IEC60204、パート 1）
および自国で適用できる規則に必ず従うこと。
→ 電源ユニット上のカバーは、適切な資格があり訓練された人しか開けないこと。
(1) メインスイッチ
(1)
