6.4 SIPLACE X シリーズの部品トロリー用結合ステーション
アイテム番号 00116933-xx SIPLACE X 部品トロリー用結合ステーション
ご注意 :
30、40、60 トラック用部品トロリーを構成できる結合ステーション ( マルチ結合ステーション
) は、ご要望によりご利用できます。 6
6.4.1 説明
結合ステーションは、セットアップエリアの追加コンポーネントです。これは、セットアップ
エリアと SIPLACE X シリーズの部品トロリー間でリンクを形成します。結合ステーションによ
り、部品トロリーは、フィーダをセットアップし、機能をテストし、外部でセットアップ
チェックを実行することができるようになります。
6

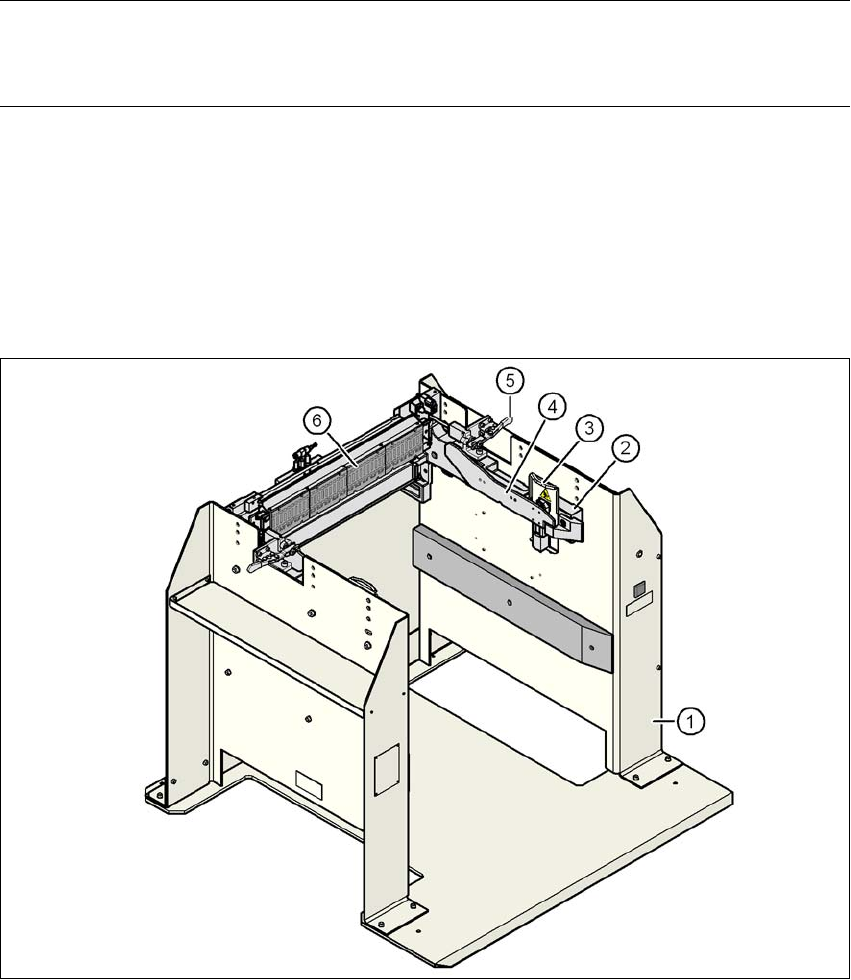

図 6.4 - 1 結合ステーション、SIPLACE X シリーズ
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.4 SIPLACE X シリーズの部品トロリー用結合ステーション
313
結合ステーションでの基本的作業は、次のようになります。
– 部品トロリーおよび X フィーダに電力を供給する
– 部品トロリーおよび X フィーダに圧縮空気を供給する
– プリセットアップエリアの PC およびフィーダ間の通信基盤を供給する
オペレータは、結合ステーションを使用して、X フィーダの機能テストを実行したり、生産現
場の外でセットアップをチェックしたりすることができます。おのおの 4 台の結合ステーショ
ンのある、2 列が、初めにセットアップされた PC の CAN バス経由で接続されます。各結合ス
テーションには、個別の電力と圧縮空気接続口があります。
結合ステーションの部品トロリー結合ユニット（ページ 311
の図 6.4 - 1 のアイテム 2) は、任
意の PCB コンベヤ高さに合わせることができます。 プリセットアップ作業をするには、部品ト
ロリーを、結合ステーション（ページ 311
の図 6.4 - 1 のアイテム 1）に押し込みます。部品ト
ロリーは、部品トロリーの側面に取り付けられているローラベアリングを使用して、部品トロ
リー結合ユニットのレール上を、動力とデータインタフェース接続ができるまで滑ります。
フィーダ EDIF のある段取り替えテーブルは、部品トロリー結合ユニットの EDIF ( ページ 311
の図 6.4 - 1 のアイテム 5) を基にして正確に位置決めされ、二本のクランプレバーでこの位置
に固定されます。一旦結合ステーションに押し込まれた後、保護プレート ( ページ 311
の図
6.4 - 1
のアイテム 3) は、部品トロリーのローラに手が届かないようにしています。
6
図 6.4 - 2 結合ステーション - mm 単位の寸法、接続箇所
