ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.7 ツインスター用部品カメラ、FC カメラ
323
6.7 ツインスター用部品カメラ、FC カメラ
6.7.1 固定 P&P 部品カメラ ( タイプ 25) 16 x 16、デジタル (FC カメラ )
アイテム番号 00119718-xx 固定部品カメラ 16x16 デジタル、タイプ 25
6
図 6.7 - 1 固定 P&P 部品カメラ ( タイプ 25) 16 x 16、デジタル (FC カメラ )
(1) 内蔵カメラおよびカメラアンプ付きカメラハウジング
(2) ガラスプレート - 照明およびレンズレベル上部
6.7.2 安全指導
警告 6
実装ヘッドを、ツインスターからスピードスターに交換するとき、ツインスターから固定部品
カメラ、タイプ 33、55 x 45、デジタルおよびタイプ 25、16 x 16、デジタル（FC カメラ）は、
取り外さなければなりません。さもないと、スピードスターがカメラハウジングに衝突します。
実装ヘッドを、ツインスターからマルチスターに交換する場合、固定部品カメラ、タイプ 33、
55 x 45、デジタルは下の位置に取り付けます。
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.7 ツインスター用部品カメラ、FC カメラ ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
324
6.7.3 テクニカルデータ
6
6
6
6
6.7.4 位置
固定部品カメラの位置およびそれに関連する構成は、セクション 3.8.2 のページ 144 以降に説
明があります。
部品寸法 シングル部品測定に対し、0.2 x 0.2 mm から最大 16 x 16 m
対象部品 0402 から SO、PLCC、 QFP、 ソケット、プラグ、BGA、特殊部品、ベア
ダイ、フリップチップ、シールド
最小リードピッチ 0.25 mm
最小リード幅 0.1 mm
最小ボールピッチ 0.14 mm
最小ボール径 0.08 mm
視野 19.4 mm x 19.4 mm
照明方式 フロント照明 (6 レベル、必要に応じてプログラム可能 )
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.8 マルチスター用部品カメラ
325
6.8 マルチスター用部品カメラ
6.8.1 部品カメラ、固定、P&P、タイプ 33、55 x 45、デジタル
アイテム番号 00519902-xx CPP ヘッド用固定カメラ、タイプ 33
6

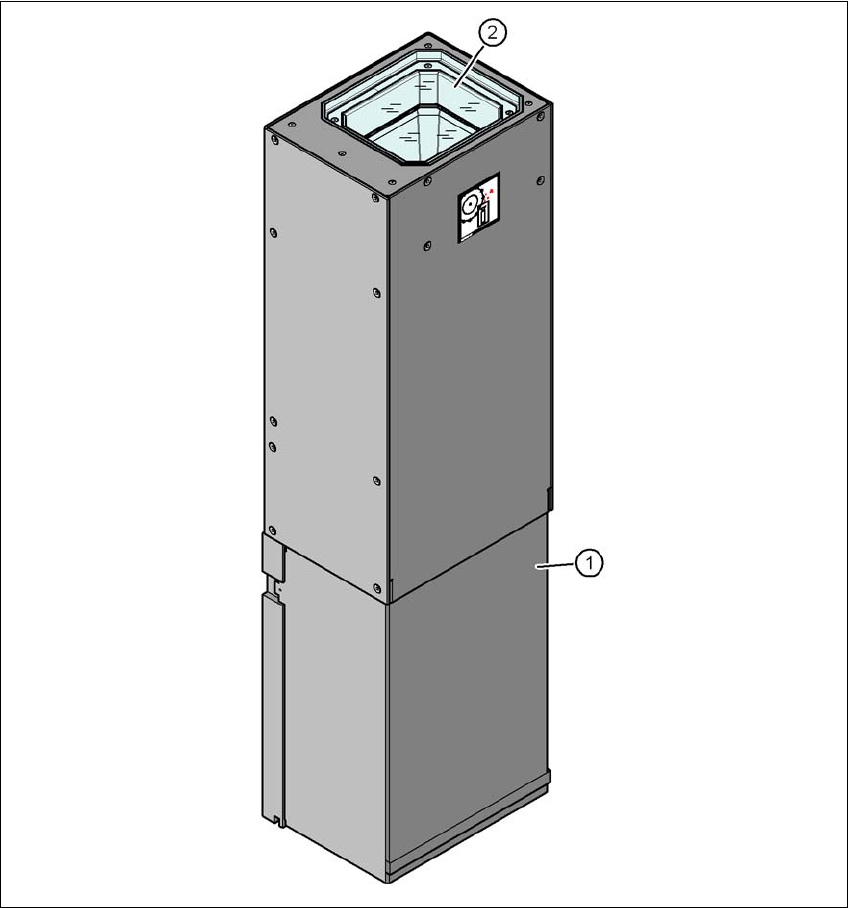

図 6.8 - 1 固定 P&P 部品カメラ、タイプ 33、55 x 45、デジタルの構造
(1) 内蔵カメラおよびカメラアンプ付きカメラハウジング
(2) ガラスプレート - 照明およびレンズ上部
