2.7 安全装置
2.7.1 保護カバー
X-Y 軸の移動範囲は、4 枚の可動保護カバーによっておおわれています。保護フードおよびカ
バーは、マシン内部に許可なく進入することを避ける保護装置として働きます。
注意
保護フードやカバーの上に立ったり、そうでなくとも近づいたりしないこと。 2
2

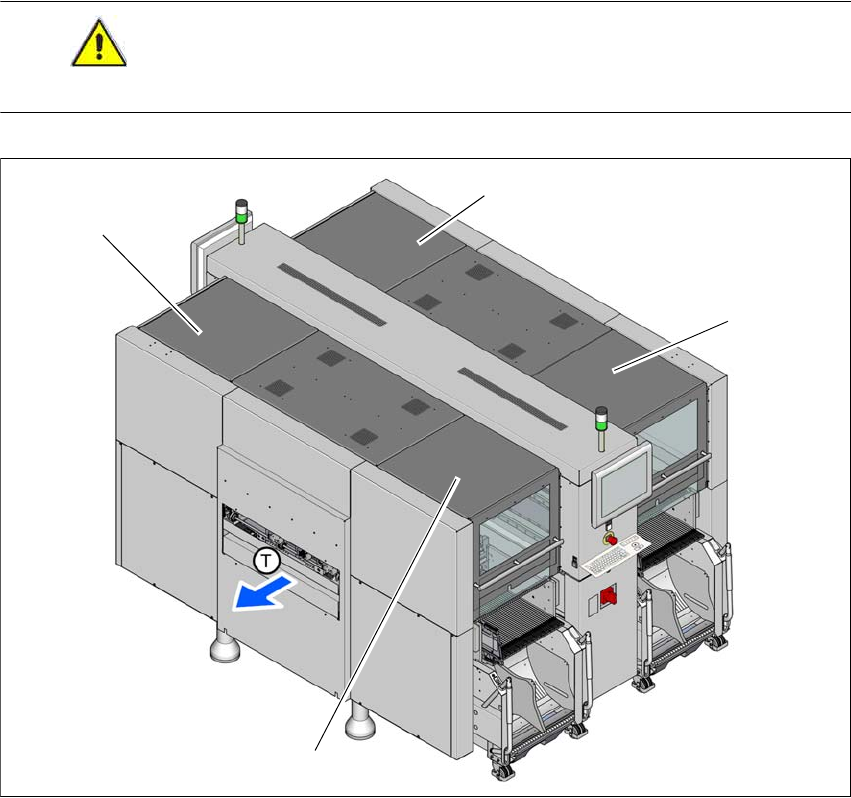

図 2.7 - 1 保護カバー (SX4 の例 )
(1) 保護カバー、ロケーション 1
(2) 保護カバー、ロケーション 2
(3) 保護カバー、ロケーション 3
(4) 保護カバー、ロケーション 4
(4)
(1)
(3)
(2)
ユーザーマニュアル SIPLACE SX4/DX4 2 運転上の安全
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 2.7 安全装置
65
機能 2
保護カバーを上に開けると、X-Y 軸の軸ヘの供給電源が、即時遮断されます。 X-Y 軸の軸が移動
を停止します。 「Close cover（カバーを閉じてください）」というメッセージが画面に表示さ
れます。
→ 保護カバーを閉じて、起動ボタン（図 2.7 - 2
のラベル 1）を押して実装を続行します。
2

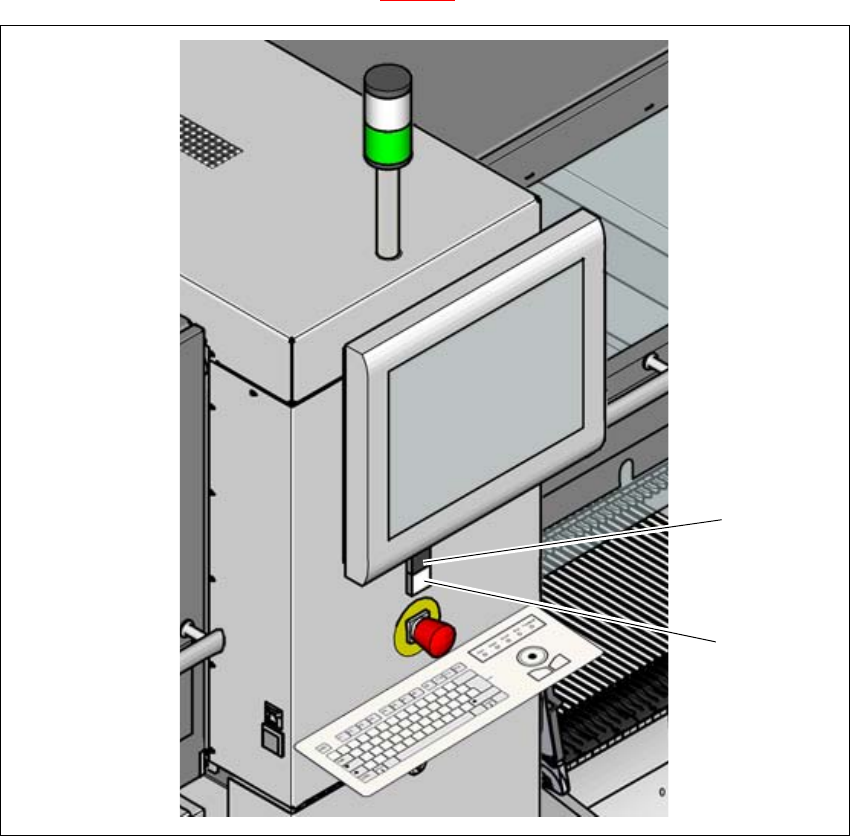

図 2.7 - 2 マシンの起動ボタン ( 緑 ) の位置 (SX4 の例 )
(1) マシンの停止ボタン ( 黒 )
(2) マシンの起動ボタン ( 緑 )
(2)
(1)
