6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/ DX4 6.4 SIPLACE X シリーズの部品ト ロリー用結合ステーション ソフ トウエアバージョン SC.704.xx 以降 2011 年 2 月日 本語版 318 6.4.5 結合ステーションを PCB コンベヤ高さに合わせる 結合ステーションの部品トロリー 結合ユニットを、PCB コンベヤ高さ 900、930、 950 mm に簡単 に変更することができます。…
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.4 SIPLACE X シリーズの部品トロリー用結合ステーション
317
ページ 316
の図 6.4 - 4 の記号
(1) メイン電源のコントロールランプ
(2) 部品トロリーにフィーダを固定、解除するボタン
(3) 段取り替えテーブルを固定するクランプレバー -「閉じた」位置でのレバー
(4) CAN バスアドレス設定用スイッチ S1 および S2 スイッチの図のあるラベル
(5) CAN バスアドレス設定用スイッチ S1 および S2
(6) メインスイッチ
(7) 作動圧力を設定するロータリーノブ
(8) 作動圧力を表示する圧力計
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.4 SIPLACE X シリーズの部品トロリー用結合ステーション ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
318
6.4.5 結合ステーションを PCB コンベヤ高さに合わせる
結合ステーションの部品トロリー結合ユニットを、PCB コンベヤ高さ 900、930、950 mm に簡単
に変更することができます。
6

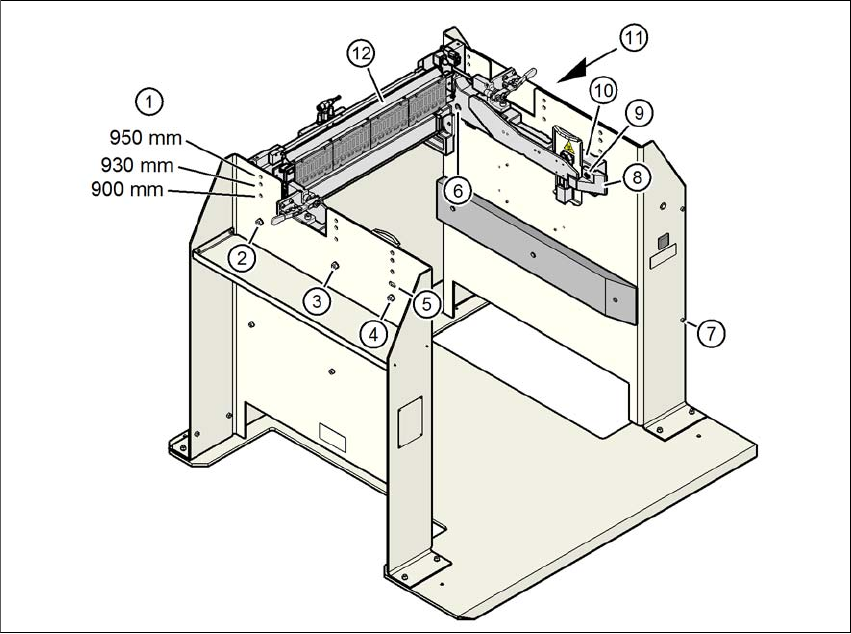

図 6.4 - 5 部品トロリー結合ユニットを PCB コンベヤ高さに調整する
(1) PCB コンベヤ高さの穴
(2) 六角ナット M8 およびワッシャ、2x
(3) 六角ナット M8 およびワッシャ、2x
(4) 六角ナット M8 およびワッシャ、2x
(5) 高さ調整用スロット
(6) キャップボルト M8x40、6x
(7) キャップボルト M5x12、4x
(8) ガイダンス
(9) キャップボルト M8x18、2x
(10)サイドパネル、部品トロリー結合ユニット
(11)結合ステーションのカバー
(12)フィーダコントロールユニット (FCU)
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.4 SIPLACE X シリーズの部品トロリー用結合ステーション
319
6.4.5.1 工具
部品トロリー結合ユニットの高さを調整するには、次の工具と器材が必要になります。
– 六角レンチセット
– 開放端スパナ、サイズ 13
6.4.5.2 部品トロリー結合ユニットを他の高さに変更する
警告 6
→ 結合ステーションをメイン電源から切り離します。
→ 結合ステーションから圧縮空気の供給を切り離します。
部品トロリー結合ユニットの重量はおよそ 40 kg です。
→ 必要に応じて、別の人に、変更の補助をしてもらうよう依頼します。
→ 記述されている手順にしたがってください。
6.4.5.3 部品トロリー結合ユニットを高さ 900、930、950 mm に変更する
6
図 6.4 - 6 変更手順の順序
→ 二本のキャップボルト M8x18 ( ページ 318 の図 6.4 - 5 のアイテム 9) を取り外し、左右の
ガイド ( ページ 318
の図 6.4 - 5 のアイテム 8) を取り外します。
