5.9 歩行点検を実施する
次の章には SIPLACE SX4 の図があります。しかし、SIPLACE SX4 の段取り替えテーブル上の X
フィーダの点検は SIPLACE DX4 の DX テーブルの検査と基本的に同一です。
5.9.1 X フィーダをチェックする
5

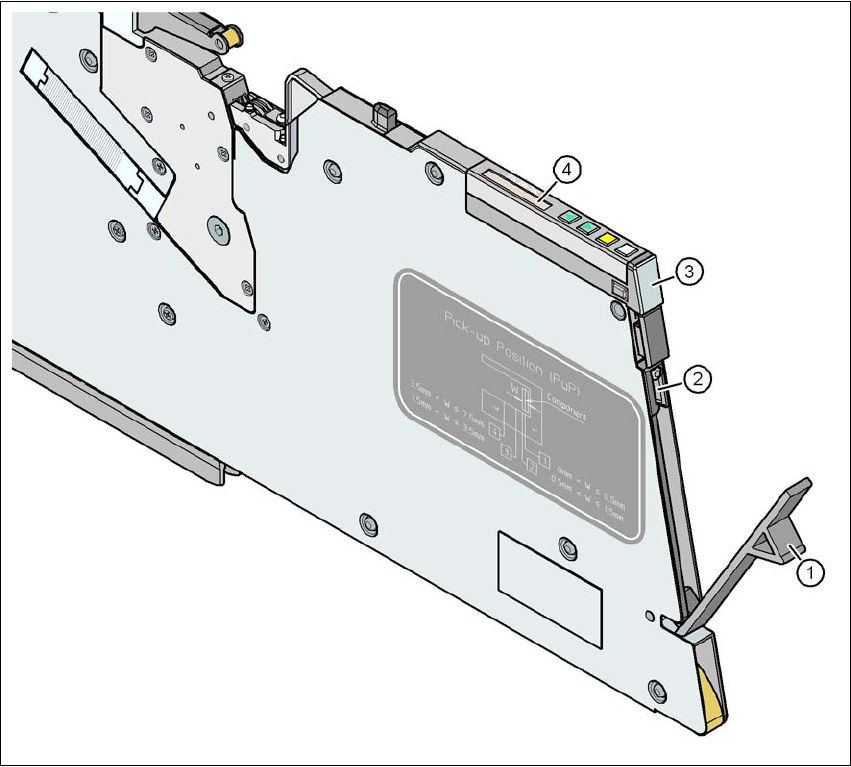

図 5.9 - 1 X フィーダをチェックする
(1) フラップ
(2) カッタ
(3) ステータス表示
(4) LCD 表示
5
ユーザーマニュアル SIPLACE SX4/DX4 5 マシンで作業をする
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 5.9 歩行点検を実施する
259
→ X テープフィーダのカバーテープ除去コンテナが満載かどうかチェックします。フラップ
（アイテム 1）を開きます。カバーテープを引き出し、はさみまたは 8mm および 12mmX テー
プフィーダの内蔵カッタ（アイテム 2）で切断します。
ご注意 5
カバーテープを引きちぎらないこと。引きちぎると、カバーテープの引き離しで問題が発
生する可能性があります。8mm および 12mmX テープフィーダには、簡単に切断できるよう
に内蔵のカッタ（アイテム 2）があります。
→ マルチカラーステータス表示をチェックします ( ページ 258
の図 5.9 - 1 のアイテム 3)
– 緑が点灯する場合、フィーダは待機状態にあります。
– オレンジ色が点灯する場合、警告を報告しています。警告文が LCD 表示に表示されま
す ( ページ 258
の図 5.9 - 1 のアイテム 4)。
– ステータス表示が赤色の場合、異常が発生しています。エラーメッセージが LCD 表示
に表示されます (258
の図 5.9 - 1 のアイテム 3)。
オペレータパネルの LCD 表示およびステータス表示の一覧が、セクション 5.11
のペー
ジ 274
にあります。 5
ステータス表示が消灯している場合、その原因は次のようになります。 5
– このフィーダは、現在のセットアップにありません。
– フィーダは故障しています。
– フィーダは、運転できなくなっています ( 圧力の低下など )。
5.9.2 タイムリーにテープを接合する
ご注意 :
フィーダの部品が空にならないように早めにテープを接合します。さもないと、長時間の
停止時間が発生します。
しかし、継ぎ足すのが早すぎてもいけません。というのは、もとのテープの最後に継ぎ足
した後新しいリールでテープを巻き取ると、新しいテープを保持しているリールがあふれ
てしまい、テープはそのあとリールから滑り落ち、もつれてしまうからです。このことに
よりまた吸着エラー、長期間の停止時間が発生することになります。 5
5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/DX4
5.9 歩行点検を実施する ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
260
5.9.3 PCB サポートをチェックする
→ バックアップテーブルのマグネット PCB サポートの位置をチェックします。
– PCB サポートが PCB の裏側にある部品と衝突しないことを確認します。
– さらに、PCB サポートが、PCB コンベヤパネルと衝突しないことも確認します。
– セクション 6.11
のページ 328 で説明されているようにしか、PCB サポートを使用しな
いこと。
5.9.4 追加テープリール用マウント (SX4 のみ )
5
図 5.9 - 2 追加テープリール用サポート
(1) 追加テープリール用サポート、アイテム番号 00141217-xx
(2) サポート用マウントデバイス
5
5
max. 60 mm
