1 はじめに ユーザーマニュアル SIPLACE SX4/DX4 1.1 SIPLACE SX4 ソフトウエアバージョン SC.705.xx 以降 20 11 年 2 月日本語版 16 1.1 SIPLACE SX4 1 図 1.1 - 1 SIPLACE SX4 実装マシン SIPLACE SX4 実装マシ ンには次の特 徴があります 。 － 高精度、 － 高いフレキシブル構成、 － ヘッドおよび X-Y 軸のモジュール化 － ハイエ…
ユーザーマニュアル SIPLACE SX4/DX4 1 はじめに
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
15
1 はじめに
このオペレーティングガイドは、SIPLACE
®
SX4 および DX4 実装マシンを運転したり、セット
アップしたりするためのマニュアルであり、作業の参考書であります。この文書は、オペレー
ティングガイドの原本です。
ご注意 : 1
－ 実装マシン SX4 および DX4 は、原理的には同一のデザインであり、これに異なるところが
あればその都度解説されています。
－ 関連する構成やその他のオプションについては、SIPLACE SX4 または SIPLACE DX4 マシンの
個々の仕様を参照してください。
－ 本ユーザーマニュアル中の図は、基本的に SIPLACE SX4 のものを表示しています。これら
の図は基本的に SIPLACE DX4 にも適用できます。しかし、必要なところでは DX4 の独立し
た図が表示されています。
1
各章のヘッダには、このマニュアルに適用されている発行月、ソフトウエアのバージョンが表
示されています。
1 はじめに ユーザーマニュアル SIPLACE SX4/DX4
1.1 SIPLACE SX4 ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版
16
1.1 SIPLACE SX4
1

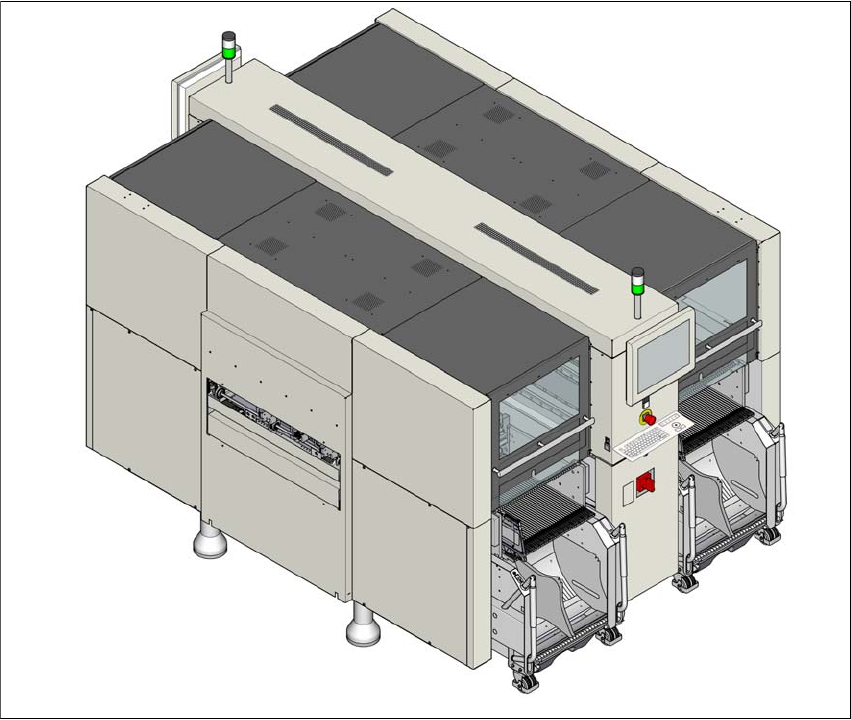

図 1.1 - 1 SIPLACE SX4 実装マシン
SIPLACE SX4 実装マシンには次の特徴があります。
－ 高精度、
－ 高いフレキシブル構成、
－ ヘッドおよび X-Y 軸のモジュール化
－ ハイエンド処理範囲にわたる実装性能
－ 01005 部品からサイズ 110 mm x 10 mm にわたる広範な対象部品。
ユーザーマニュアル SIPLACE SX4/DX4 1 はじめに
ソフトウエアバージョン SC.705.xx 以降 2011 年 2 月日本語版 1.1 SIPLACE SX4
17
部品を実装するために、3 種類の実装方式が可能です。
－ 収集＆装着方式、
－ 吸着＆装着方式、および
－ 収集＆装着方式および吸着＆装着方式の組み合わせ ( 混成モード )。
SIPLACE SX4 実装マシンは、4 台の X-Y 軸から構成されています。SIPLACE により開発された
ヘッドおよび X-Y 軸のモジュール化により、実装ヘッドおよび X-Y 軸を高速かつ簡単に取り換
えられるようになっています。実装ヘッド構成の概要については、セクション 1.1.1
のページ
17
以降を参照してください。
これらは、リニアモータにより、X 方向および Y 方向にお互いに独立して移動し、高速かつ高
精度に位置決めすることができます。
部品を供給するために、四か所のロケーションが利用できます。これらは、部品トロリーに取
り付けられ、最大 40 トラックまで構成することができます。
1.1.1 実装ヘッド構成の概要
1
CPP_H = 上のアセンブリ位置のマルチスター CPP
実装エリア 1 実装エリア 2
C&P20 / C&P20 C&P20 / C&P20
C&P20 / C&P20 CPP / CPP
C&P20 / C&P20 TH / TH
C&P20 / C&P20 CPP_H/TH
CPP / CPP CPP / CPP
CPP / CPP CPP_H/TH
CPP / CPP TH / TH
