ユーザーマニュアル SIPLACE SX4/ DX4 4 据え付けと委託作業 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.3 マシンをセットアップする 215 4.3.7.1 PCB デュアルコンベヤ用マシンの脚間距離 (SX4 のみ ) 4 図 4.3 - 9 mm 単位の PCB デュアルコンベヤ 用マシンの脚間距離 コンベヤ固定側右 コンベヤ固定側左
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.3 マシンをセットアップする ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
214
4.3.7 マシンの脚間距離および固定 PCB コンベヤエッジ
PCB シングルコンベヤ用マシンの脚間距離 (DX4 のみ )
4

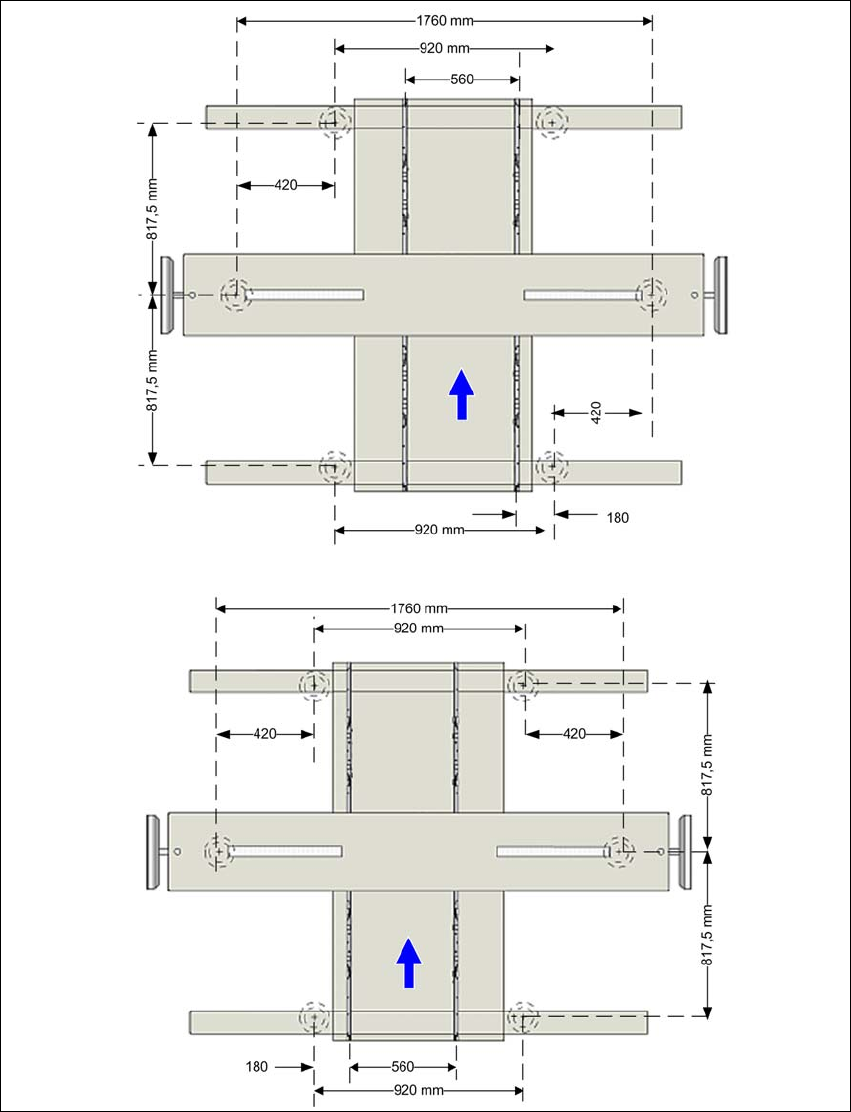

図 4.3 - 8 mm 単位の PCB シングルコンベヤ用マシンの脚間距離
コンベヤ固定側右
コンベヤ固定側左
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.3 マシンをセットアップする
215
4.3.7.1 PCB デュアルコンベヤ用マシンの脚間距離 (SX4 のみ )
4

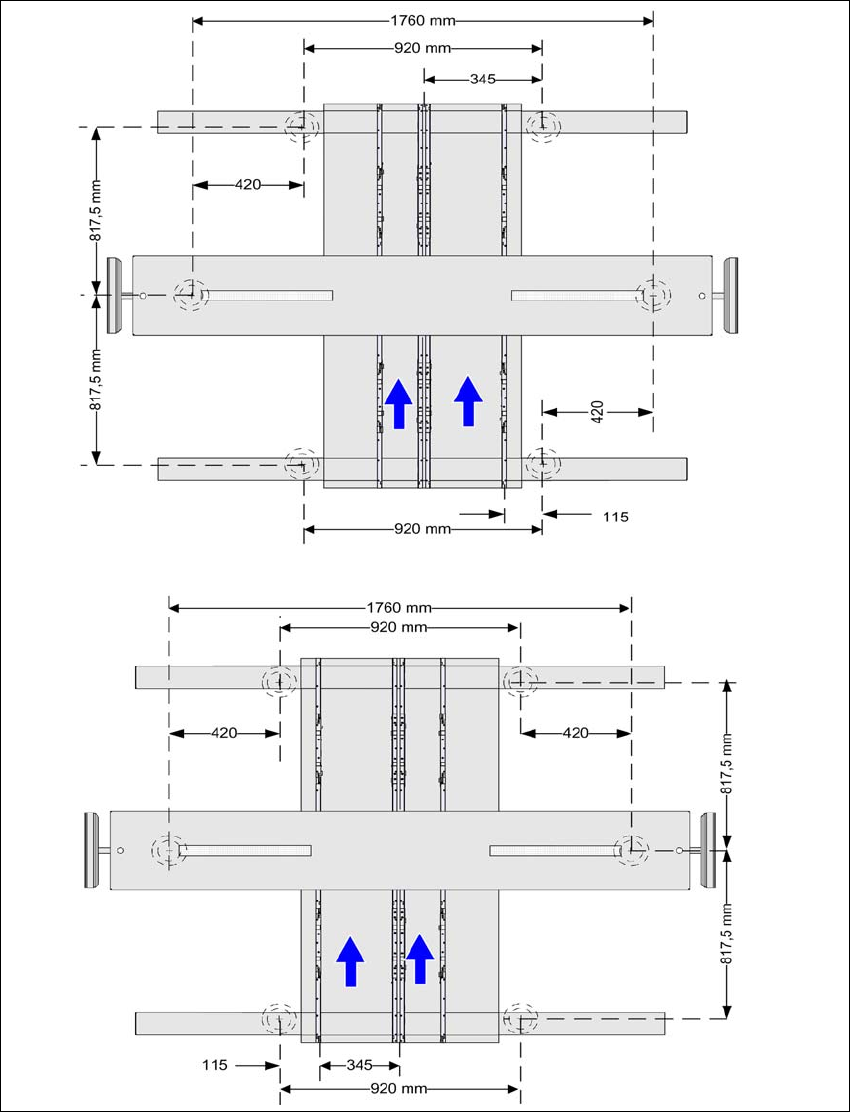

図 4.3 - 9 mm 単位の PCB デュアルコンベヤ用マシンの脚間距離
コンベヤ固定側右
コンベヤ固定側左
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.3 マシンをセットアップする ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
216
4.3.7.2 PCB クアッドレーンコンベヤ用マシンの脚間距離 (SX4 のみ )
4
図 4.3 - 10 mm 単位のクアッドレーンコンベヤのマシンの脚間距離
コンベヤ固定側外
