ユーザーマニュアル SIPLACE SX4/ DX4 6 ステーション詳細 ソフトウエアバージョン SC.704.xx 以降 20 11 年 2 月日本語版 6.1 ノズルチェンジャー 301 6.1.2.5 運転上の注意 → あるノズルタイプを、初めて マガジンに装填するとき、そのタイプを識別する粘着ラベル を貼ってください。 ご注意 6 マシンの外でマガジンにノズルを 装填し、必ずマガジン全体を交換します。 6 → ロッキングプレー…
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.1 ノズルチェンジャー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
300
ご注意 : 6
– ロケーション２および 4 の実装ヘッドは、2 個の最も内側のノズルマガジンには届きませ
ん(図6.1 - 9
のアイテム 2)。
– マガジンが無かったり、正しく着座していないマガジンに反応して、安全回路がマシンを
停止するので、すべてのマガジンロケーションは、満載する必要があります。
6.1.2.4 アセンブリ
ノズルチェンジャーは部品トロリー結合ユニットに取り付けられます。
6
図 6.1 - 10 ノズルチェンジャーのアセンブリ位置 - 下からのビュー
(1) 部品トロリー結合ユニット側を向く傾斜面。
(2) PCB コンベヤ側を向く垂直面
→ 傾斜面が部品トロリー結合ユニット側を向くようにノズルチェンジャーを揃えます。
警告 6
– おのおのの実装ヘッドに対応するノズルチェンジャーしかインストールしないでください。
混載した構成では、ヘッドが衝突する危険性があります。
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.1 ノズルチェンジャー
301
6.1.2.5 運転上の注意
→ あるノズルタイプを、初めてマガジンに装填するとき、そのタイプを識別する粘着ラベル
を貼ってください。
ご注意 6
マシンの外でマガジンにノズルを装填し、必ずマガジン全体を交換します。 6
→ ロッキングプレートを開き、ノズルホルダにノズルを配置します。
→ マガジンからノズルが脱落しないように、ロッキングプレートを閉じます。
注意 6
マガジンにノズルを装填する前に、リボルバヘッドのノズルがすべてマガジンに返却され
ていることを確認してください。 6
ご注意 6
マガジン上に部品が落ちないようにします。散らばった部品があると、ロッキングプレー
トの動作を妨げる可能性があります。そのため、マガジンや、マガジンの取り付けられて
いない場所などを定期的に清掃します。
→ ノズルチェンジャのプログラミング方法については、SIPLACE Pro ユーザーマニュアルで
説明されています。
6.1.2.6 マガジンを交換する
→ レバー ( ページ 302 の図 6.1 - 11 のアイテム 1) を押して、スナップファスナ（ページ
ページ 302
の図 6.1 - 11 のアイテム 5）のボールからマガジンを解放します。マガジンを
持ち上げ、ベースから取り外します。
警告 6
マガジンから上に突き出しているレバー ( 図 6.1 - 11 のアイテム 1) があると、ヘッドと衝突
してしまう可能性があります。そのため、レバーがマガジンの上に突き出していないようにし
てください。
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.1 ノズルチェンジャー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
302
6

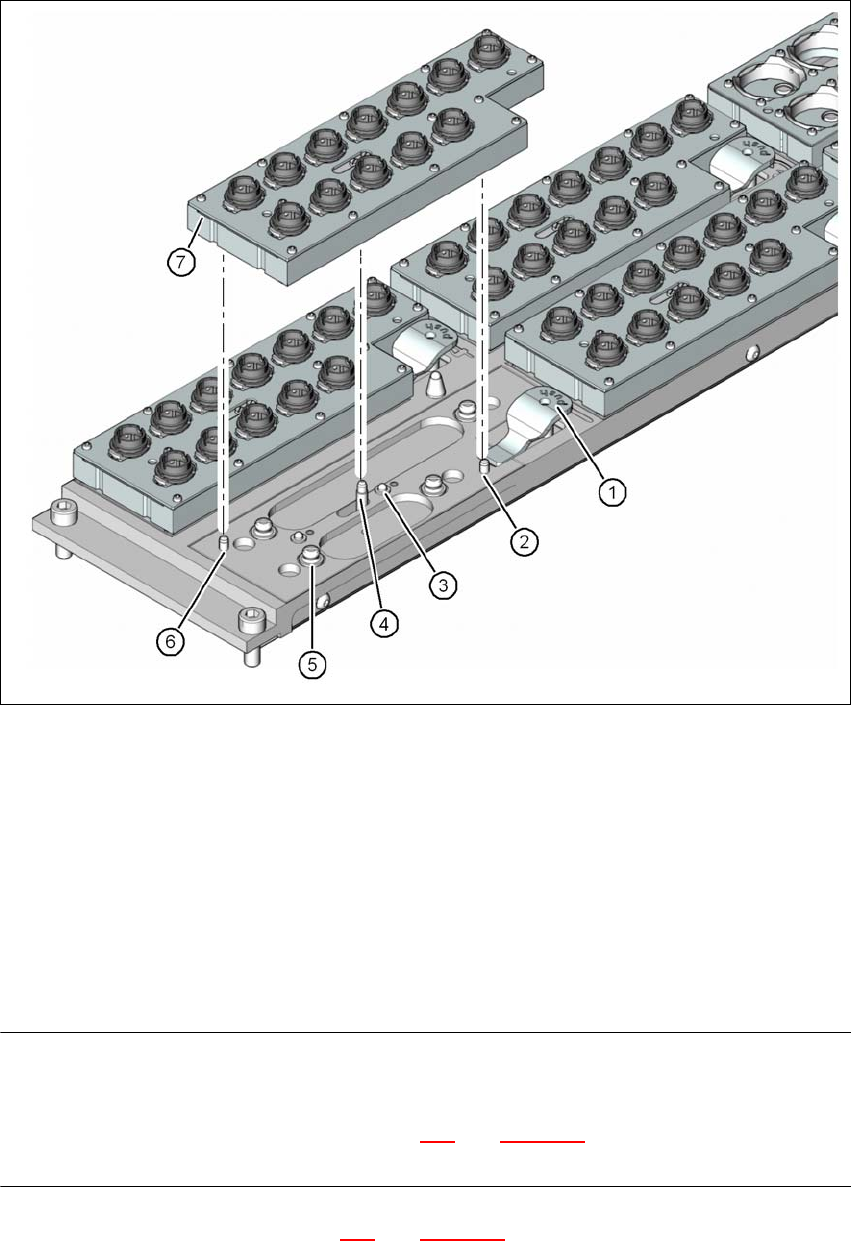

図 6.1 - 11 マガジンを交換する
(1) マガジン解放用レバー
(2) 平行ピン、マガジンの穴に嵌まる。
(3) マガジン検出および安全ループ用のマイクロスイッチを作動させるスプリングピン
(4) スライド機構のピン、ロッキングプレートを動作させます。
(5) スナップファスナのボール
(6) 平行ピン、マガジンスロットに嵌まる。
(7)「マガジンロック済み」位置のロッキングプレート
ご注意 6
– 「マガジンロック済み」位置にロッキングプレートを動かしてください。
– 挿入する前に、センタリングピン（ページ 302
の図 6.1 - 11 のアイテム2と6）が、セン
タリング穴とスロットに滑り込むように、マガジンの位置を揃えます。
→ スナップファスナボール ( ページ 302
の図 6.1 - 11 のアイテム 5) にマガジンを載せます。
