ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.9 SIPLACE SX4/DX4 の X フィーダ
171
3.9.5.1 説明
動力およびデータインタフェースにより、X フィーダをマシンの外側およびセットアップエリ
アで使用できるようになります。このインタフェースは、フィーダを保持し、ガイドするため
のオメガ成形 ( ページ 168
の図 3.9 - 15 のアイテム 7) のあるアルミニウムフレームから構成
されています。フィーダを、スライダガイドのあるオメガ成形に X 部品トロリーと同じように
載せ、フィーダの前部センタリングピンが位置決め穴 ( ページ 168
の図 3.9 - 15 のアイテム 9)
に完全に噛み合うまで、前方に押します。ロックラッチ ( ページ 168
の図 3.9 - 15 のアイテム
8) は、この位置にフィーダを固定します。フィーダを取り外すには、解除ボタン ( ページ 168
の図 3.9 - 15 のアイテム 1) 押すだけです。ロックラッチ ( ページ 168 の図 3.9 - 15 のアイテ
ム 8) を下に押すと、フィーダが解放されます。折りたたみ脚 ( ページ 168 の図 3.9 - 15 のア
イテム 6) は、動力およびデータインタフェースの場所を、特に幅の広いフィーダの場合に安定
化します。
電子部品ハウジング ( ページ 168
の図 3.9 - 15 のアイテム 5) には、動力およびデータインタ
フェースの電子制御ユニットがあります。オペレータパネル ( ページ 168
の図 3.9 - 15 のアイ
テム 2) は、起動、停止ボタン、および二個のステータス LED から構成されています。PC との
通信は、データケーブル ( ページ 168
の図 3.9 - 15 のアイテム 3) を介して行われます。電源
ケーブル(ページ168
の図 3.9 - 15 のアイテム 4) は、供給されている電源ユニットに接続さ
れます。
3.9.5.2 取扱い
動力およびデータインタフェースは、X フィーダをチェック、保守点検、修理するのに使用し
ます。これは、PCB 生産の前にセットアップするのにも使用します。この場合、動力および
データインタフェースは、ベースプレート ( ページ 170
の図 3.9 - 17 のアイテム 10) に固定し
ます。テープリールホルダ ( ページ 170
の図 3.9 - 17 のアイテム 11) も、ベースプレートに取
り付けられています。 部品テープを挿入すると、送りピッチ、吸着位置、送り速度をチェック、
リセットすることができます。詳細なユーザーマニュアルには、このインタフェースの使い方、
および必要な整備作業が記述されています。
3.9.5.3 配送品
– シングルスロット EDIF
– 電源、100 - 120 / 200 - 240 VAC、+30VDC、4.3 A
– テープリールアーム付属ベースプレート
– ユーザーマニュアル
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.10 SIPLACE SX4 の部品トロリー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
172
3.10 SIPLACE SX4 の部品トロリー
アイテム番号 00119722-xx SIPLACE X シリーズ部品トロリー
4 台の SIPLACE X シリーズの部品トロリーを SIPLACE SX4 マシンに結合できます。
3

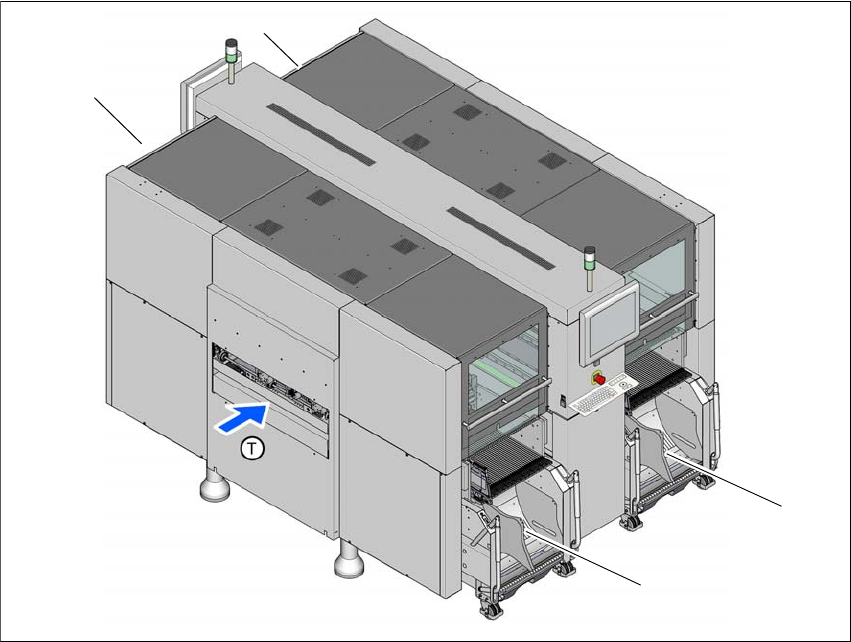

図 3.10 - 1 部品トロリーのロケーション、SIPLACE SX4
(1) ロケーション 1
(2) ロケーション 2
(3) ロケーション 3
(4) ロケーション 4
(T) PCB 搬送方向
部品トロリーは、自立式で、外部セットアップエリアでフィーダをセットアップすることがで
きます。つまり、部品トロリーを交換するために、短時間だけしか生産工程を中断する必要が
ないことになります。
(1)
(4)
(2)
(3)
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.10 SIPLACE SX4 の部品トロリー
173
3
図 3.10 - 2 部品トロリー、SIPLACE X シリーズ、PCB コンベヤ高さ 950 mm にて
3
(1) 搬送高さ 900、930、950 mm 用ガイドコラムの穴
(2) サポートブロック
(3) 段取り替えテーブル
(4) 部品トロリー結合ユニットの安全スイッチを切り替える接点
