ユーザーマニュアル SIPLACE SX4/ DX4 3 テクニカルデータおよびアセ ンブリ ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月 日本語版 3.9 SI PLACE SX4/DX4 の X フィーダ 155 3.9.2.3 12 mm X テープフィーダ 3 図 3.9 - 5 12 mm X テープフィーダ 3 3 12 mm X テープフィー ダ アイテム番号 00141271-xx スプライスセ…
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 の X フィーダ ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
154
3.9.2.2 8 mm X テープフィーダ
3
図 3.9 - 4 8 mm X テープフィーダ
3
8 mm X テープフィーダ
アイテム番号 00141270-xx
スプライスセンサ付き 8 mm X テープフィーダ
アイテム番号 00141290-xx
幅
10.8 mm
フィーダが占有するロケーション個数
1
送りピッチ
1 mm / 2 mm / 4 mm / 8 mm
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.9 SIPLACE SX4/DX4 の X フィーダ
155
3.9.2.3 12 mm X テープフィーダ
3

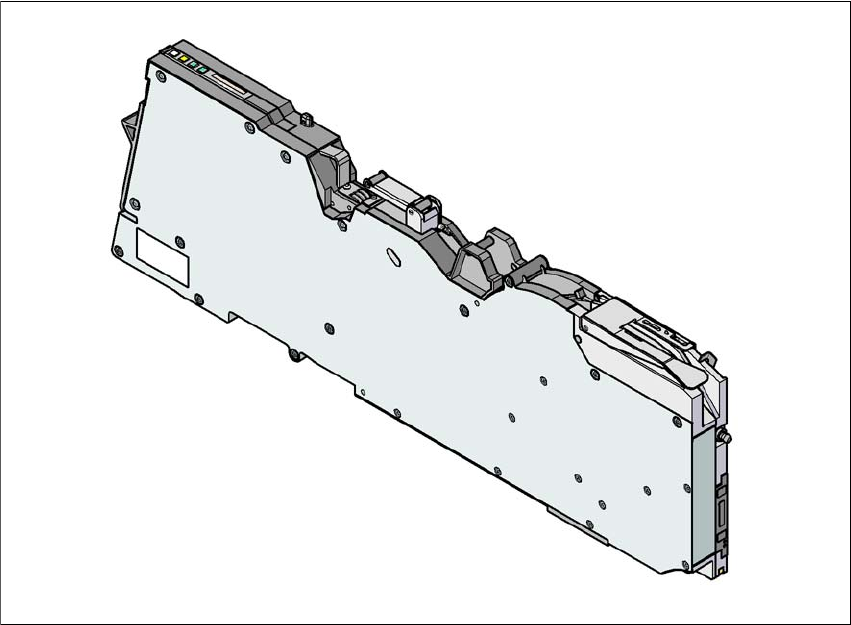

図 3.9 - 5 12 mm X テープフィーダ
3
3
12 mm X テープフィーダ
アイテム番号 00141271-xx
スプライスセンサ付き 12 mm X テープフィーダ
アイテム番号 00141291-xx
幅
22.6 mm
フィーダが占有するロケーション個数
2
送りピッチ
4 mm から 16 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 の X フィーダ ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
156
3.9.2.4 16 mm X テープフィーダ
3
図 3.9 - 6 16 mm X テープフィーダ
3
16 mm X テープフィーダ
アイテム番号 00141272-xx
スプライスセンサ付き 16 mm X テープフィーダ
アイテム番号 00141292-xx
幅
34.4 mm
フィーダが占有するロケーション個数
3
送りピッチ
4 mm から 20 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
