5.7 表示ランプ
5.7.1 概要
これらの表示ランプを使用して、マシンの運転状態および異常を報せます。SIPLACE マシンに
は、二色または三色表示ランプのどちらかを取り付けられます。対象の表示ランプシステム (
二色または三色 ) は、自動構成で設定されます。ステーションソフトウエアのインストールガ
イド、アイテム番号 00196771-xx を参照してください。
5.7.1.1 二色表示ランプ

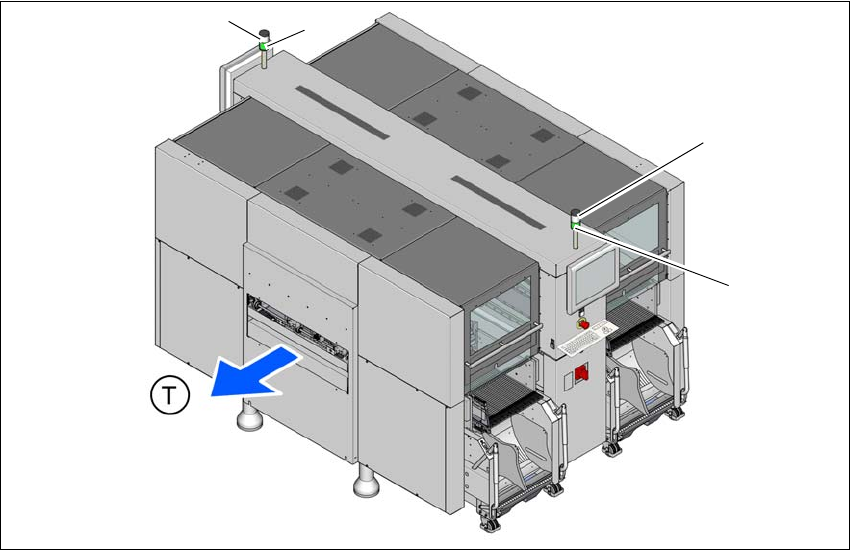

図 5.7 - 1 運転状態表示ランプ (SX4 の例 )
L1 白色表示ランプ、右
L2 緑色表示ランプ
L3 白色表示ランプ、左
T PCB 搬送方向
(L2)
(L1)
(L3)
(L2)
5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/DX4
5.7 表示ランプ ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
252
5.7.1.2 三色表示ランプ
図 5.7 - 2 運転状態用表示ランプ (DX4 の例 )
L1 赤色表示ランプ
L2 黄色表示ランプ
L3 緑色表示ランプ
5.7.2 ステータス表示およびその意味
5
(L2)
(L1)
(L3)
意味 マシンでの場所 状態 - 二色
(白/緑)
状態 - 三色
(赤/黄/緑)
マシンは稼働中です。 両側 白 : 点灯
緑: 消灯
赤: 消灯
黄: 消灯
緑: 点灯
マシンは基板が搬入側に来る
のを待っています。
両側 白 : 消灯
緑: 700 - 700
赤: 消灯
黄: 消灯
緑: 500 - 500
ユーザーマニュアル SIPLACE SX4/DX4 5 マシンで作業をする
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 5.7 表示ランプ
253
マシンは停止ボタンにより停
止しました。生産を継続する
には、起動ボタンを押す必要
があります。
両側 未構成 赤 : 消灯
黄 : 消灯
緑: 500 - 500
オペレータによるフィデュー
シャルの調整が必要です。
両側 白 : 消灯
緑: 100 - 100
赤 : 消灯
黄: 500-500
緑 : 消灯
マシンはレシピを待っている
か、レシピを受信した後マシ
ンの準備を待っています。
両側 白 : 消灯
緑: 100 - 100
赤 : 消灯
黄 : 消灯
緑: 500 - 500
マシンは生産を準備していま
す ( ノズル状態、フィーダ認
識をチェック )。
両側 白 : 消灯
緑: 100 - 100
赤 : 消灯
黄 : 消灯
緑: 500 - 500
代替吸着位置が使用されます。 各側 白 : 100 -100
緑 : 消灯
赤 : 消灯
黄: 点灯
緑: 点灯
ボードをアウトコンベヤから
取り出す必要があります ( 例、
点検のため )。
各側 白 : 500 -500
緑: 700 -700
赤 : 消灯
黄 : 消灯
緑: 500 - 500
PCB コンベヤが詰まっていま
す ( 後続のマシンがボードを
待っています )。
各側 白 : 500 -500
緑: 700 -700
赤 : 消灯
黄 : 消灯
緑: 500 - 500
同じ部品のある二箇所以上の
吸着位置が無効になっていま
すが、二箇所以上の吸着位置
が使用できます。
各側 白 : 500 -500
緑 : 消灯
赤 : 消灯
黄: 点灯
緑: 点灯
少なくとも 1 箇所の吸着位置
でセットアップ確認が必要で
す。
各側 白 : 500 -500
緑 : 消灯
赤 : 消灯
黄: 500 - 500
緑 : 消灯
ノズルセットアップが未完了 各側 白 : 500 -500
緑 : 消灯
赤 : 消灯
黄: 点灯
緑: 点灯
最後に利用できる吸着位置が
使用されているか、この部品
の吸着位置が残っていません。
マシンは、装着できるその他
の部品がまだある間生産を続
行します。
各側 白 : 100 -200
緑 : 消灯
赤 : 消灯
黄: 点灯
緑: 点灯
吸着位置またはディップモ
ジュールの補給レベルが低下
しています。
各側 白 : 100 -200
緑 : 消灯
赤 : 消灯
黄:
点灯
緑:
点灯
意味 マシンでの場所 状態 - 二色
(白/緑)
状態 - 三色
(赤/黄/緑)
