6.1.1.5 運転上の注意
→ あるノズルタイプを、初めてマガジンに装填するとき、そのタイプを識別する粘着ラベル
を貼ってください。
ご注意 6
ノズルは、マガジンをマシンから外して装填し、必ずマガジン全体を交換します。 6
→ ロッキングプレートを開き、ノズルホルダにノズルを配置します。
→ マガジンからノズルが脱落しないように、ロッキングプレートを閉じます。
注意 6
マガジンにノズルを装填する前に、リボルバヘッドのノズルがすべてマガジンに返却され
ていることを確認してください。 6
ご注意 6
マガジン上に部品が落ちないようにします。散らばった部品があると、ロッキングプレー
トの動作を妨げる可能性があります。そのため、マガジンや、マガジンの取り付けられて
いない場所などを定期的に清掃します。
→ ノズルチェンジャのプログラミング方法については、SIPLACE Pro ユーザーマニュアルに
説明されています。
6.1.1.6 マガジンを交換する
→ レバー ( ページ 294 の図 6.1 - 4 のアイテム 1) を押して、スナップファスナ（ページ 294
の図 6.1 - 4 のアイテム 5）のボールからマガジンを解放します。マガジンを持ち上げ、
ベースから取り外します。
警告 6
マガジンから上に突き出しているレバー ( 図 6.1 - 4 のアイテム 1) があると、ヘッドと衝突し
てしまう可能性があります。そのため、レバーがマガジンの上に突き出していないようにして
ください。
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.1 ノズルチェンジャー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
294
6

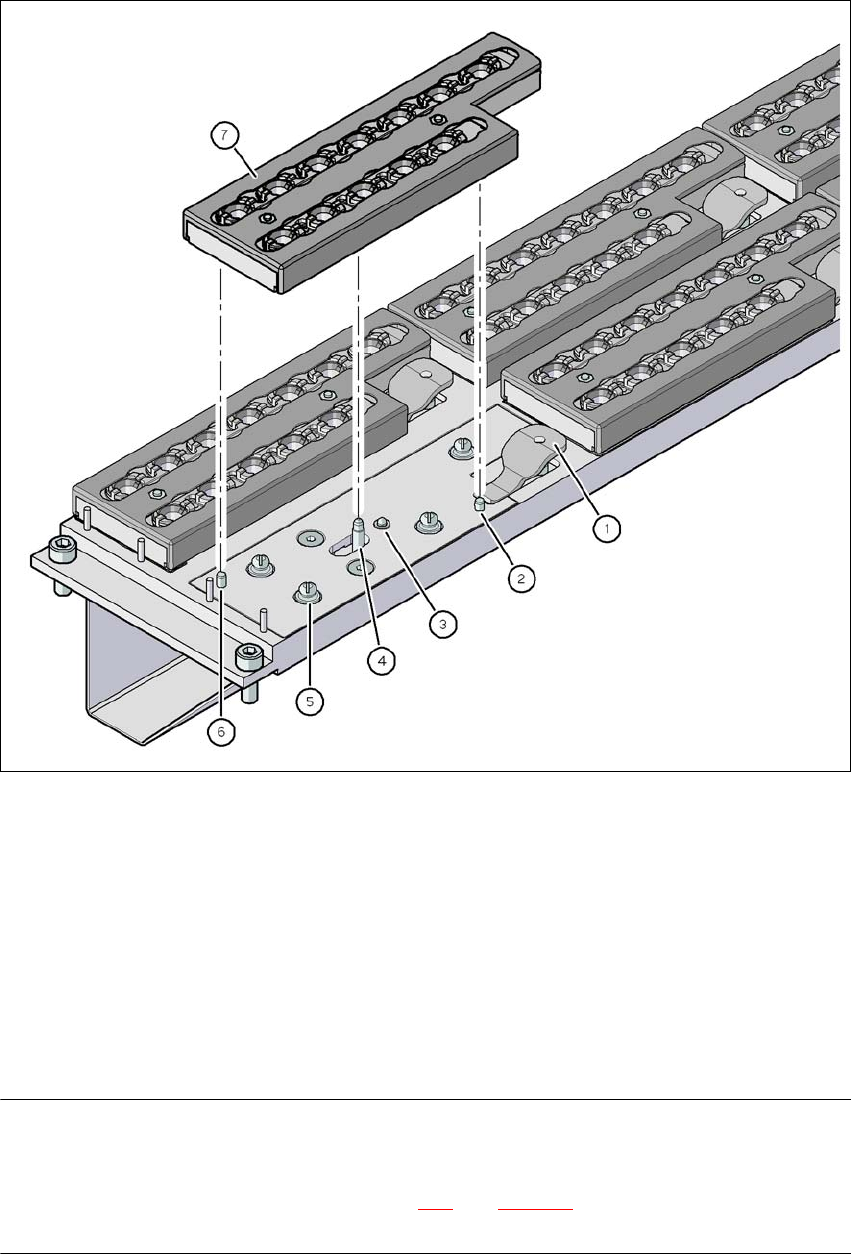

図 6.1 - 4 スピードスター用ノズルチェンジャー - マガジンを交換する
(1) マガジン解放用レバー
(2) 平行ピン、マガジンの穴に嵌まる。
(3) マイクロスイッチ作動用スプリングピン
(4) スライド機構のピン、ロッキングプレートを動作させます。
(5) スナップファスナのボール
(6) 平行ピン、マガジンスロットに嵌まる。
(7)「マガジンロック済み」位置のロッキングプレート
ご注意 6
– 「マガジンロック済み」位置にロッキングプレートを動かしてください。
– 挿入する前に、センタリングピン（ページ 294
の図 6.1 - 4 のアイテム 2 と 6）が、センタ
リング穴とスロットに滑り込むように、マガジンの位置を揃えます。
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.1 ノズルチェンジャー
295
→ スナップファスナボール ( ページ 294
の図 6.1 - 4 のアイテム 5) にマガジンを載せます。
→ スナップファスナボールが、すべてのスナップファスナに同時に嵌まるように、マガジン
をバランスをとりながら下に押します。
6.1.1.7 位置検出
ノズルチェンジャーの各マガジンには、次の 2 個のフィデューシャルがあります。１個は、位
置決め用、もう 1 個は、回転角度を決めるためのものです。
6

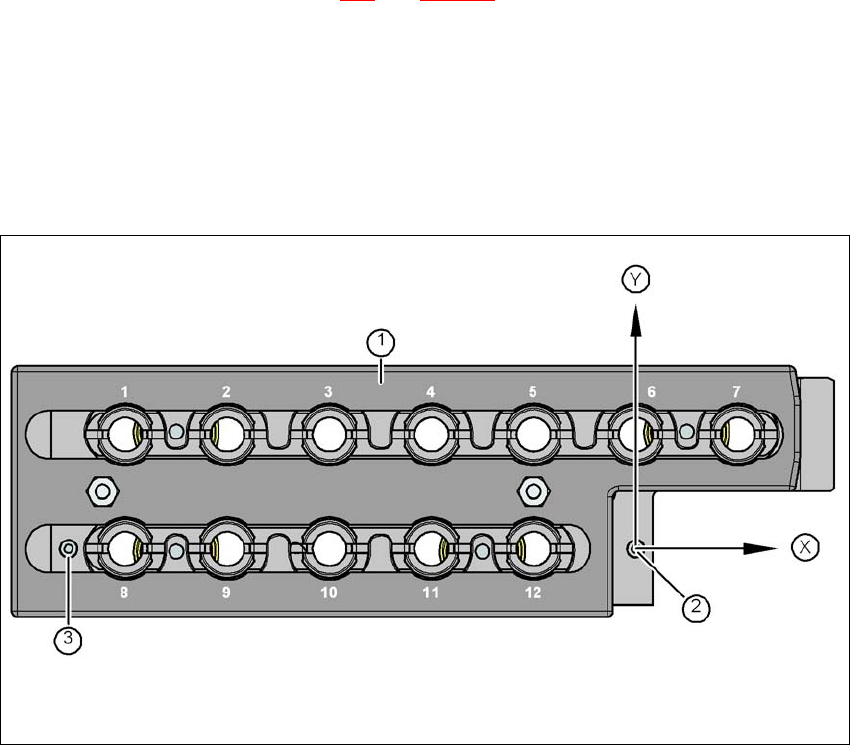

図 6.1 - 5 ノズルマガジン - ホルダの番号割り付け、位置および回転角度決定用フィデューシャル
(1)「マガジン開」位置のロッキングプレート
(2) 位置決め用フィデューシャル
(3) 回転角度決定用フィデューシャル
