ユーザーマニュアル SIPLACE SX4/DX4 5 マシンで作業をする
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 5.5 ユーザーインタフェース
243
5.5.4 ビュー内でステーションソフトウエアを操作する
ツールバーからアクセスできるほとんどのビュー ( セクション 5.5.3 のページ 242 参照 ) には、
ユーザーインタフェースの右側にサブビューと機能の追加縦列ツールバーがあります。
注記
個々の機能の詳細については、オンラインヘルプを参照してください。 5
統計 生産枚数、品質および廃棄材料に関する統計を表示します。マシ
ンの生産枚数および PCB を表示します。
OIS( オペレータ情報システム ) を起動します。詳細は OIS の文書
を参照してください。
実装中のライ
ブ画像
個々のカメラのライブ画像を表示します。
以下のものは「アドバンス生産」オペレータレベル以上でしか利
用できません。
ビジョンダンプを表示し、保存します。
メンテナンス
状態
マシンのメンテナンス状態についての情報があります。
詳細な情報はメンテナンスガイドを参照してください。
設定 すべての設定およびオプションがあります。
オペレータレベルおよびユーザーインタフェースの言語を設定す
ることができます。
マシン設定、ユーザー設定、マシンオプションおよびソフトウエ
アオプションを表示したり、変更したりすることができます。セ
クション 5.5.5
のページ 246 参照。
センサおよび
機能をチェッ
ク
テストおよび診断の情報および機能があります。
起動ボタンを押したときに実行されるアクションを設定できます。
以下のものは「アドバンス生産」オペレータレベル以上でしか利
用できません。
原点復帰動作の完了および C&P20 ヘッドの機能をテストできるよ
うになります。
単動動作および連続運転。各 X-Y 軸は独立して動作します。
サービス サービスツール。
「サービス（カスタマ）」オペレータレベル以上でしか利用できま
せん。
SIPLACE 実装マシンのセットアップ、キャリブレーション、埋め込
まれたソフトウエアのバージョンのダウンロード、マシン全体を
キャリブレートおよび構成することできます。
アイコン ビュー 説明
5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/DX4
5.5 ユーザーインタフェース ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
244
例: 「フィーダ、部品およびノズル」ビュー
→ ツールバーの「フィーダ、部品およびノズル」 をクリックします。
次のビューが開きます。
5
図 5.5 - 3 「フィーダ、部品およびノズル」ビューのユーザーインタフェース ( 表示は SIPLACE SX の例 )
記号
(1) ツールバー (「フィーダ、部品およびノズル」ボタン )
(2)「フィーダ、部品およびノズル」ビューの縦列ツールバー
(3) 2 台の X-Y 軸のある実装エリア
(4) X-Y 軸 2 へのノズルチェンジボタン
→ たとえば、構成をチェックをするために、X-Y 軸 1 の WPC( ボタン 4) をクリックします。
(1)
(2)
(3)
(4)
ユーザーマニュアル SIPLACE SX4/DX4 5 マシンで作業をする
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 5.5 ユーザーインタフェース
245
次のビューが開きます。
5

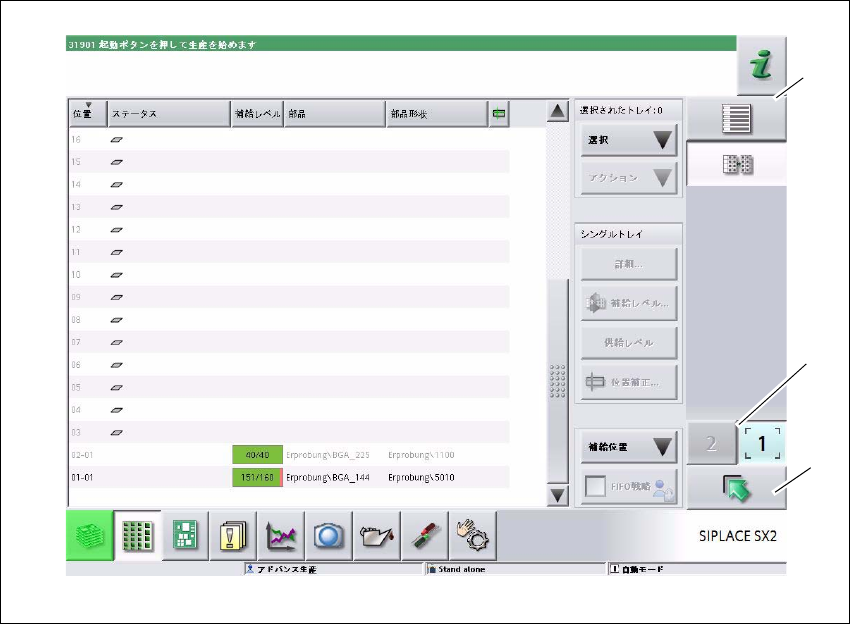

図 5.5 - 4 「WPC」ビューのユーザーインタフェース ( 表示は SIPLACE SX の例 )
記号
(1)「WPC」縦列ツールバー
(2) 前のビューに戻る「上に一つ移動」ボタン ( ここでは、「フィーダ、部品およびノズル」
ビュー、前の図を参照。)
(3) 別の X-Y 軸に直接切り替えるボタン
(1)
(2)
(3)
