3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.10 SIPLACE SX4 の部品トロリー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
182
3.10.8.2 PCB コンベヤ高さ基準の最大テープリール径
3
ご注意 : 3
SIPLACE X シリーズ部品トロリーには、通常スピンドルは必要ありません。しかし、X フィーダ
で「タイムアウト」エラーメッセージの発生が増加する場合、スピンドルを使用することをお
奨めします。
3.10.9 使用済みテープシュート
3

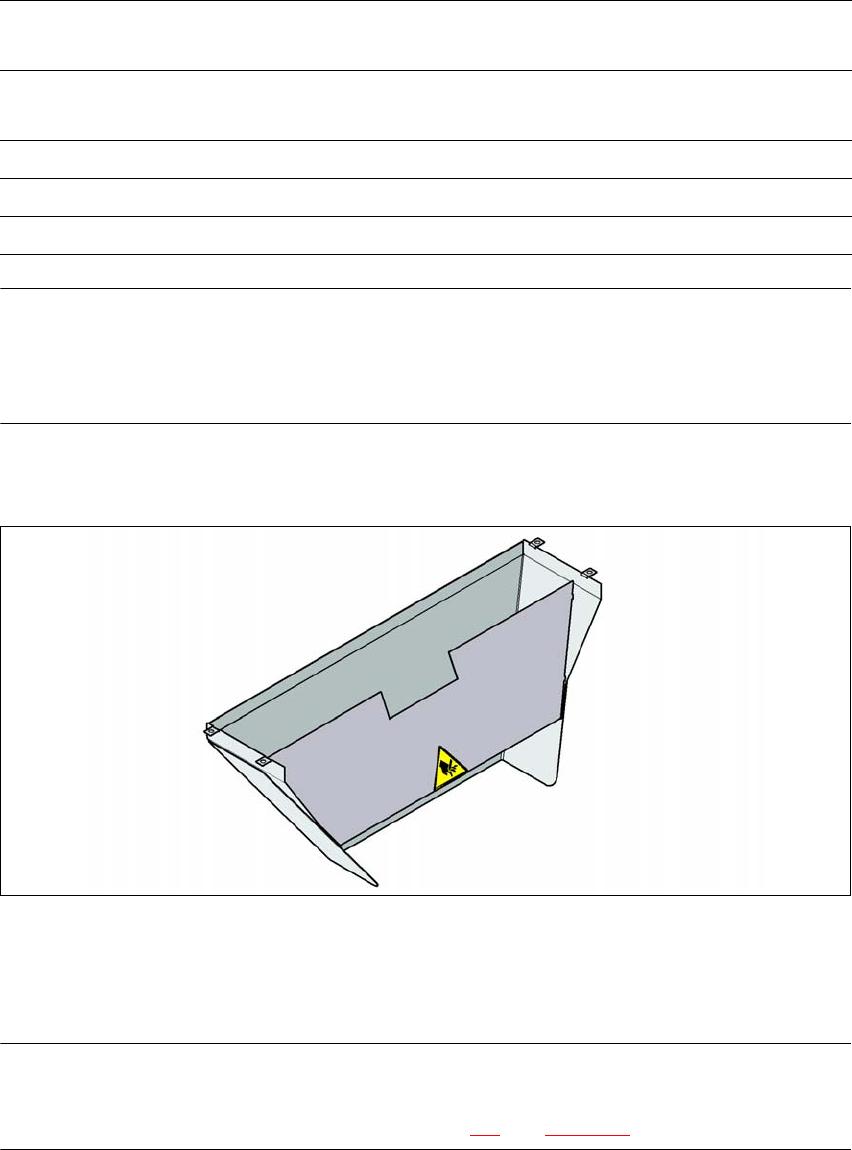

図 3.10 - 10 部品トロリー結合ユニットの使用済みテープシュート
PCB コンベヤ高さに従って、テープの切れはしが部品トロリーの使用済みテープコンテナに直
接流れ込むように、使用済みテープシュートの長さを設定できます。
ご注意 3
SIPLACE X シリーズの使用済みテープシュートは、SIPLACE X シリーズの部品トロリー結合ユ
ニットにしか取り付けることはできません ( ページ 286 の図 5.15 - 3 を参照してください。)
追加テープリール用マウ
ント無し
追加テープリール用マウントあり
部品トロリーの PCB
コンベヤ高さ
テープリール径 テープリール径
スピンドルなし スピンドルあり
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.10 SIPLACE SX4 の部品トロリー
183
3.10.10 部品トロリー結合ユニットの使用済みテープダクト
標準では、使用済みテープダクトは、最大ポケット高さ 12mm までの部品テープを空圧テープ
カッタまで導きます。
3

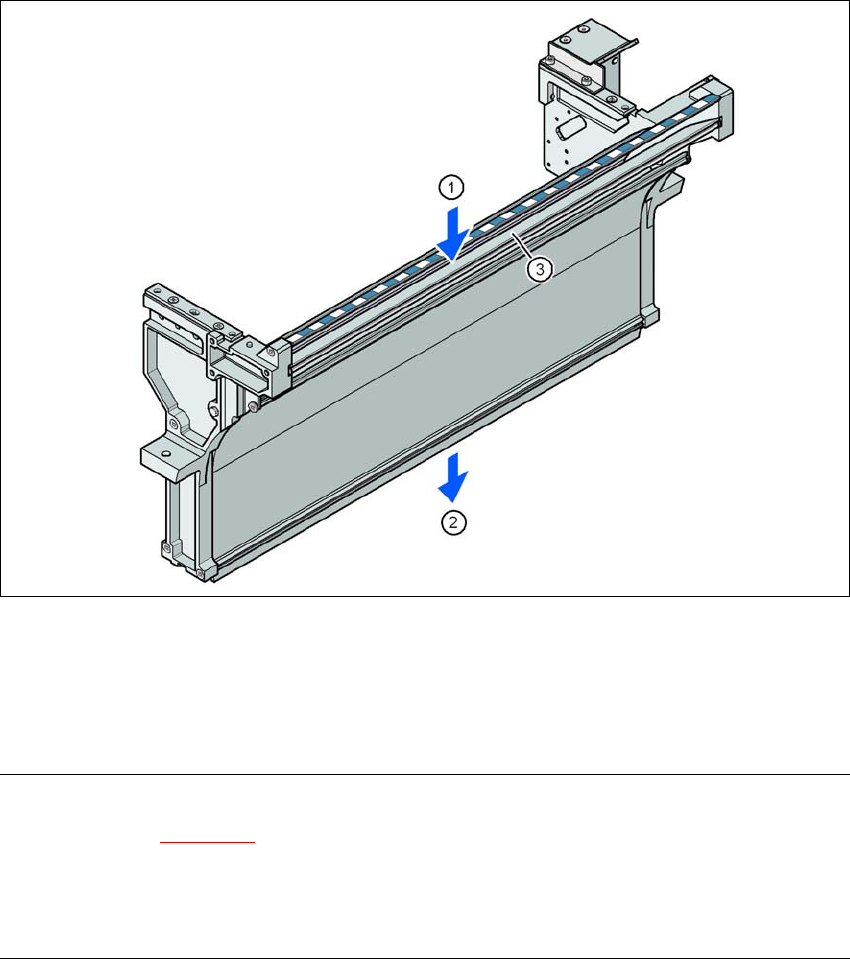

図 3.10 - 11 SIPLACE X シリーズ部品トロリー結合ユニットの使用済みテープダクト
(1) 使用済みテープの取り入れスロット
(2) 空圧テープカッタ上部の使用済みテープの取り出しスロット
(3) 12 mm 未満のテープ用仕切り板 (12 mm より高いテープでは、取り外し可能 )
ご注意
– 仕切り板(図3.10 - 11
のアイテム 3) は、12mm より高いテープポケットでは取り外すこと
ができます。
浅いポケットのあるフィーダを、深いポケットのあるフィーダのすぐ隣に配置しないこと。
使用済みテープが重なり、もつれることがあります。
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.11 SIPLACE DX4 の DX テーブル ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
184
3.11 SIPLACE DX4 の DX テーブル
SIPLACE DX4 マシンには、4 台の DX テーブルがあります。DX テーブルのフィーダの取り扱い
は、基本的に SIPLACE SX4 で使用されている段取り替えテーブルと同じです。
3

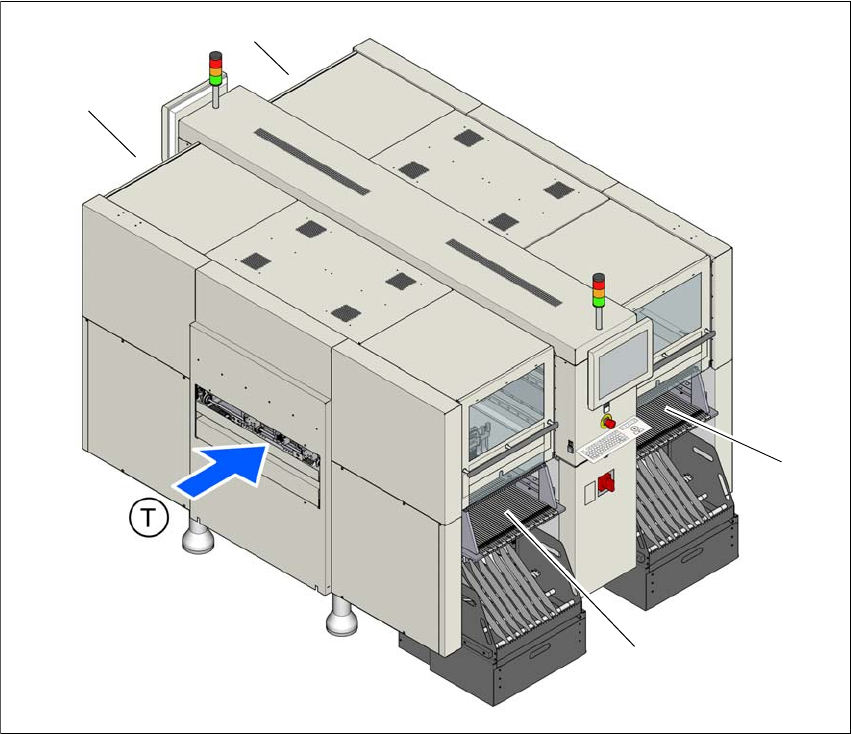

図 3.11 - 1 DX テーブルのロケーション、SIPLACE DX4
(1) ロケーション 1
(2) ロケーション 2
(3) ロケーション 3
(4) ロケーション 4
(T) PCB 搬送方向
フィーダは、奇数のトラック番号に配置できます。これらのトラックにしか、マシンの動力お
よびデータインタフェースが取付けられません。そのため、40 本の 8 mm トラックの全フィー
ダ容量は、20 本の 2X8 mmX フィーダで達成されます。
(1)
(4)
(2)
(3)
