ユーザーマニュアル SIPLACE SX4/ DX4 4 据え付けと委託作業 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.2 設置場所の基盤 199 4.2.3.5 三相変圧器 T1 の一次側への接続をチェックする 三相変圧器 T1 の一次側は、対象の供給電圧に対して構成する必要がありま す。 → 端子台（1）をチェックし て、三相変圧器の一次側終端が対象の供給電圧に正しく接続 され ていることを…
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.2 設置場所の基盤 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
198
4.2.3.4 電源ケーブルを接続する
4
図 4.2 - 3 電源ケーブルを接続する端子台
(1) 端子盤 ( 三相変圧器の一次側端子 )
(2) 電源ユニット
(3) メイン電源端子
→ 各配線の先端に金具を取り付けます。
→ メイン電源ケーブルをメイン接続端子 ( アイテム 3) まで引き回します。
→ ケーブルをメイン接続端子 ( アイテム 3) に固定します。
(L1): 三相 4
(L2): 三相 4
(L3): 三相 4
(N): 中性線 4
(PE): PE 導線 4
→ 曲げ半径が適切であることを確認します。配線にねじれや折れが無いこと。
→ ケーブルバンドでメイン電源ケーブルを固定します。
(1)
(2)
(3)
ユーザーマニュアル SIPLACE SX4/DX4 4 据え付けと委託作業
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 4.2 設置場所の基盤
199
4.2.3.5 三相変圧器 T1 の一次側への接続をチェックする
三相変圧器 T1 の一次側は、対象の供給電圧に対して構成する必要があります。
→ 端子台（1）をチェックして、三相変圧器の一次側終端が対象の供給電圧に正しく接続され
ていることを確認します。
4

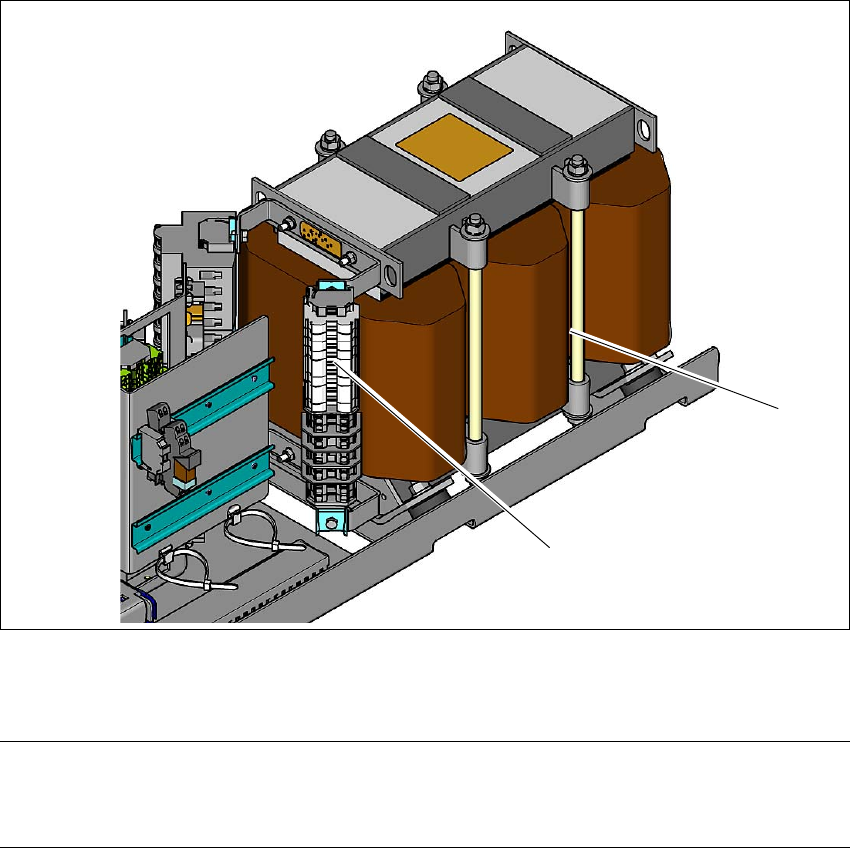

図 4.2 - 4 三相変圧器 T1 の一次側の端子台
(4) 三相変圧器
ご注意 4
日本の供給網 (3 x 200 VAC) およびアメリカの供給網 (3 x 208 VAC) は、3 x 204 V~ の端子に
接続します。
次の概要は、三相変圧器の一次側電圧の接続オプションを表示しています。
(1)
(2)
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX4/DX4
4.2 設置場所の基盤 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
200
4
端子台 電圧
1U1 415 VAC
1V1 415 VAC
1W1 415 VAC
3U3 400 VAC
3V3 400 VAC
3W3 400 VAC
4U4 380 VAC
4V4 380 VAC
4W4 380 VAC
5U5 230 VAC
5V5 230 VAC
5W5 230 VAC
6U6 220 VAC
6V6 220 VAC
6W6 220 VAC
7U7 204 VAC
7V7 204 VAC
7W7 204 VAC
