ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.5 実装ヘッド
123
3.5.2.8 アドバンス吸着装着モードのマルチスター、制限された回転
このモードでは、マルチスターは 01005 から 50x40mm までの全対象部品を装着することができ
ます。大型部品は最後に吸着され、画像によるセンタリングが行われ、最初の部品として装着
されます。
3

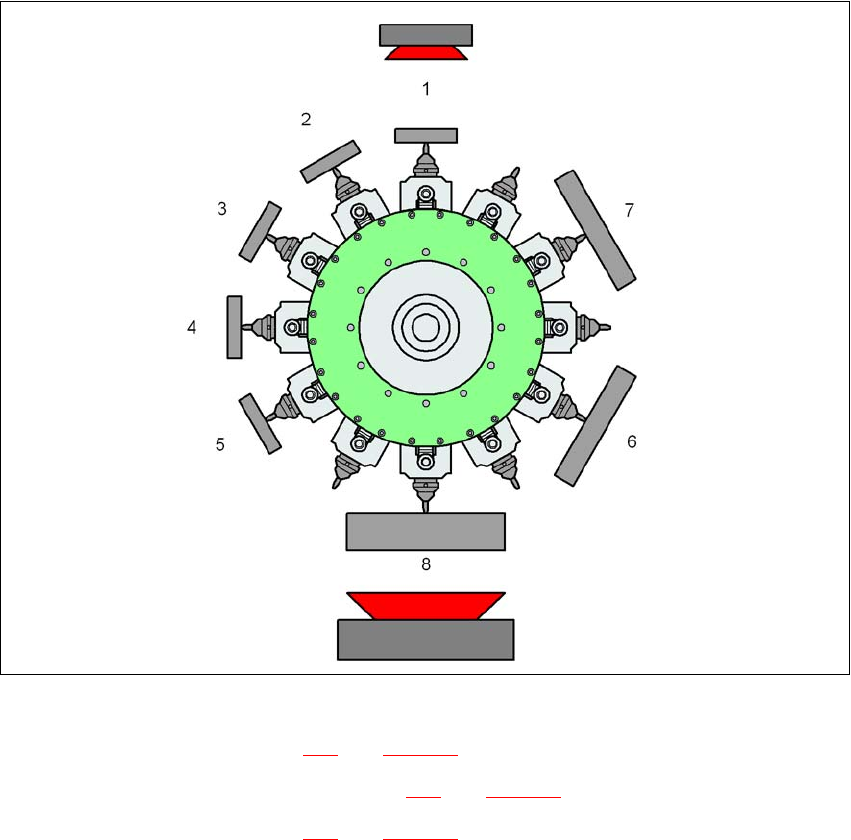

図 3.5 - 8 マルチスター - 混成モード
K_BE 小型部品 ( ページ 119 の表 3.5 - 1 参照 )
M_BE_2 中型部品、タイプ 2 ( ページ 119
の表 3.5 - 1 参照 )
G_BE 大型部品 ( ページ 119
の表 3.5 - 1 参照 )
タイプ 29/30 部品カメラ、タイプ 29/30
タイプ 38 部品カメラ、タイプ 38
タイプ 33 固定部品カメラ、タイプ 33
1 ... 8 部品が処理される順序
3
これらの部品の対角線が長さ 39.8mm より長い場合、CPP ヘッドの隣りのセグメントはタイプ
M_BE_2 および G_BE_2 の部品を処理することができません。
タイプ 29 /30 または
タイプ 38
K_BE
G_BE
タイプ 33
M_BE_2
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.5 実装ヘッド ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
124

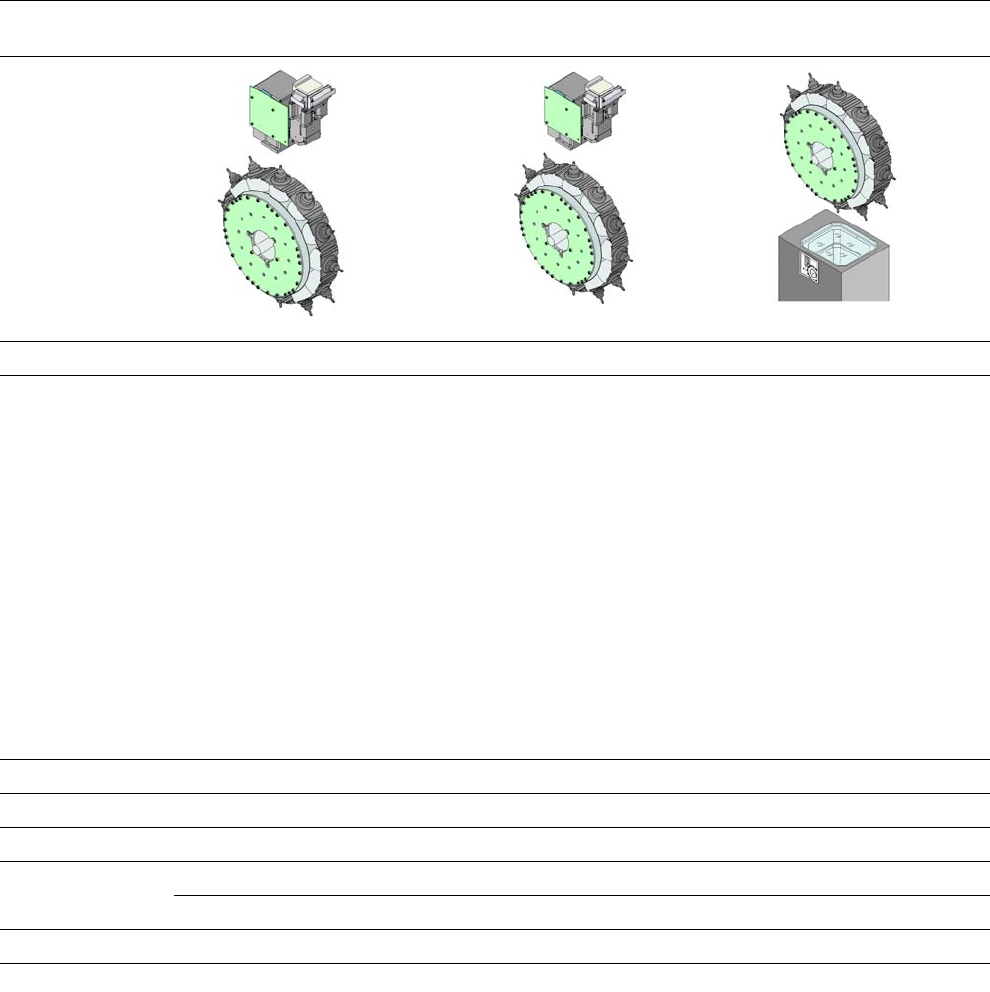

3.5.2.9 SIPLACE マルチスターのテクニカルデータ (CPP)
3
部品カメラ
タイプ 29/30
部品カメラタイプ 38 部品カメラタイプ 33
3
対象部品
a
01005
b
- 27 mm x 27 mm 01005
b
- 16 mm x 16 mm 0402 - 50 mm x 40 mm
部品仕様
最大高さ
c
6 mm 6 mm
最大高さ
d
8,5 mm 8,5 mm 11.5 mm
最小リードピッチ 0.3 mm 0.25 mm 0.3 mm
最小リード幅 0.15 mm 0.10 mm 0.15 mm
最小ボールピッチ 0.25 mm
e
0.35 mm
f
0.25 mm 0.35 mm
最小ボール径 0.14 mm
e
0.2 mm
f
0.14 mm 0.2 mm
最小寸法 0.4 mm x 0.2 mm 0.4 mm x 0.2 mm 1.0 mm x 0.5 mm
最大寸法 27 mm x 27 mm 16 mm x 16 mm 50 mm x 40 mm
最大重量 4 g 4 g 8 g
着地圧力 1.0 - 10 N 1.0 - 10 N 1.0 - 10 N
ノズルタイプ 20xx、28xx 20xx、28xx 20xx、28xx
X/Y 精度
g
± 41 µ m/3σ、± 55 µ m/4σ ± 41 µ m/3σ、± 55 µ m/4σ ± 34 µ m/3σ、± 45 µ m/4σ
回転精度 ± 0.4°/3σ
h
、± 0.5°/4σ
i
± 0.4°/3σ
j
、± 0.5°/4σ
i
± 0.2°/3σ、± 0.3°/4σ
± 0.5°/3σ
h
、± 0.7°/4σ
i
± 0.5°/3σ
j
、± 0.7°/4σ
i
照明設定 5 5 6
a) 実装できる対象部品は、パッド形状、カスタマ専用の規格、梱包荷姿許容誤差によっても影響を受けることをご留意くださ
い。
b) 01005 部品：カメラタイプ 29/30; カメラタイプ 38、さらに高い品質要求に対して推奨
c) CPP ヘッド : 下部取付位置、固定部品カメラは不可能。
d) CPP ヘッド : 上部取付位置
e) 18 mm x 18 mm 未満の部品に対して
f) 18 mm x18 mm 以上の部品に対して
g) 精度の値はベンダー中立の IPC 規格を使用して測定されました。
h) 6 mm x 6 mm と 27 mm x 27 mm 間の部品寸法。
i) 6 mm x 6 mm 未満の部品寸法。
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.5 実装ヘッド
125
j) 6 mm x 6 mm と 16 mm x 16 mm 間の部品寸法。
