3.10.6 SIPLACE X シリーズ段取り替えテーブル
フィーダの前部スライダーガイドを挿入補助台に載せます。押し込むと、フィーダのガイドが、
ガイド成形の上をストップバーまで滑ります。ストップバーのセンタリング穴が、X フィーダ
の「前部」センタリングピンを固定します。同時に、段取り替えテーブルのロックラッチが、
フィーダのロックローラに嵌ります。フィーダの上部にある「後部」センタリングピンは、セ
ンタリングバーのくぼみに固定されます。
フィーダの前部スライダガイドを挿入補助台 ( 図 3.10 - 6
のアイテム 1) に載せます。押し込
むと、フィーダのスライダガイド ( ページ 152
の図 3.9 - 2 のアイテム 12 および 13) がガイド
成形(図3.10 - 6
のアイテム 2) の上をストップレール ( 図 3.10 - 6 のアイテム 4) まで滑りま
す。ストップレールのセンタリング穴 ( 図 3.10 - 6
のアイテム 5) が ｘ フィーダのセンタリン
グピン「前部」( ページ 151
の図 3.9 - 1 のアイテム 4) に収まります。同時に、段取り替え
テーブルのロックラッチ ( ページ 179
の図 3.10 - 7 のアイテム 1) がフィーダのロックローラ (
ページ 151
の図 3.9 - 1 のアイテム 1) に嵌まります。フィーダの上部にあるセンタリングピン
「後部」( ページ 151
の図 3.9 - 1 のアイテム 12) は、センタリングバー ( 図 3.10 - 6 のアイテ
ム 3) のくぼみに収められます。
3

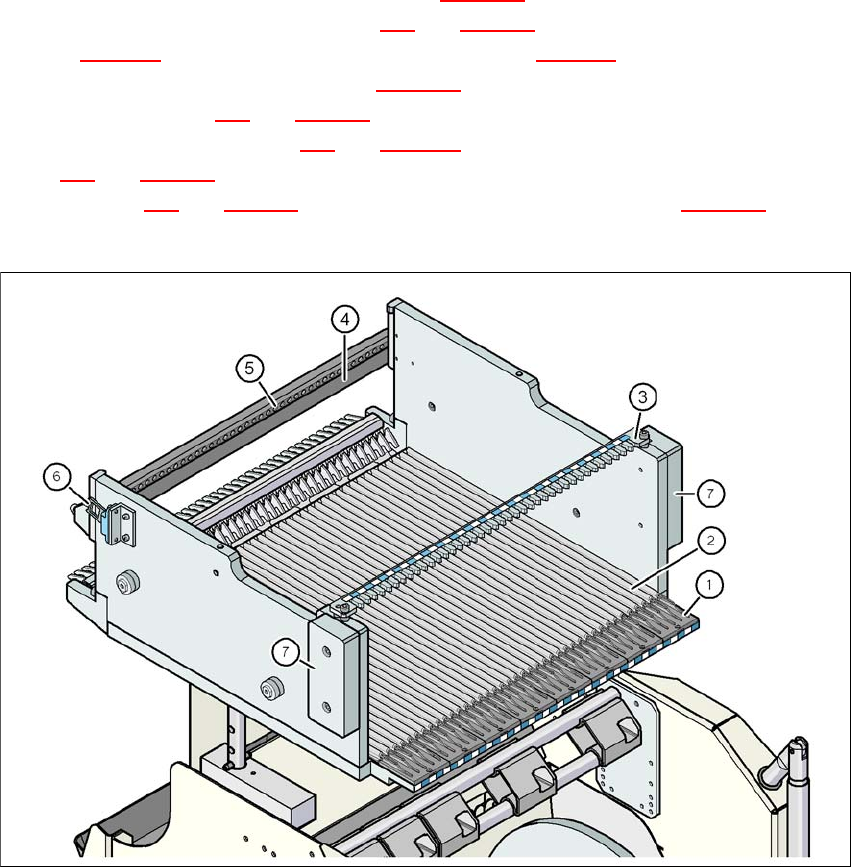

図 3.10 - 6 段取り替えテーブル、SIPLACE X シリーズ、背面図
(1) 挿入補助台
(2) ガイド成形 ( 成形 )
(3) X フィーダの「後部」センタリングピンを固定するセンタリングバー
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.10 SIPLACE SX4 の部品トロリー
179
(4) ストップバー
(5) センタリング穴
(6) 非常停止回路の安全スイッチを切り替える接点
(7) ハンドガード
3
図 3.10 - 7 SIPLACE X シリーズ段取り替えテーブル、正面図
(1) ロックラッチ
(2) 段取り替えテーブルのセンタリングピン
(3) 圧縮空気カップリング
(4) アース(接地)ピン
(5) 段取り替えテーブルのセンタリング穴
