5.10.4.4 8 mm X テープフィーダ用テープサポート
5

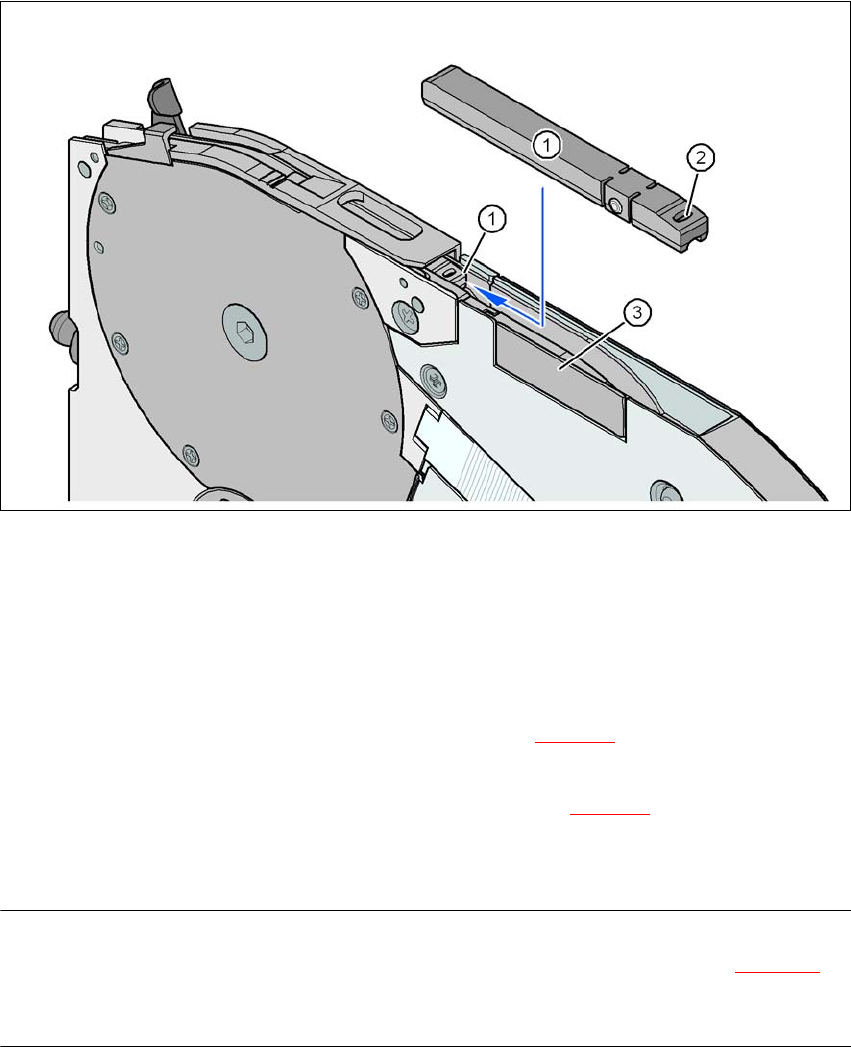

図 5.10 - 8 8 mm X フィーダ - テープサポートおよびスプライスセンサ
(1) テープサポート、取り外し可能
(2) テープサポートの楕円開口部
(3) スプライスセンサ取り付け位置
8 mm X フィーダには、テープサポートが備えられます ( 図 5.10 - 8
のアイテム 1)。これは、
必要に応じて簡単に取り外すことができます。
→ メガネドライバの先端をテープサポートの楕円開口部 ( 図 5.10 - 8
のアイテム 2) に挿入
し、テープの送り方向に向かってテープサポートを引っ張ります。
→ テープサポートを挿入したら、所定の位置にしっかりと嵌まっていることを確認します。
ご注意 5
サイズ 0402 以下のすべての部品には、8 mm X フィーダに必ずテープサポート（図 5.10 - 8
の
アイテム 1）を挿入します。 これにより、Z 方向の吸着高さが一定になり、吸着高さを補正する
のに必要な時間が最小になります。
ユーザーマニュアル SIPLACE SX4/DX4 5 マシンで作業をする
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 5.10 フィーダをセットアップする
273
5.10.4.5 X テープフィーダ用スプライスセンサ
スプライスセンサは、X フィーダに改造して取り付けすることができます。センサには、次の 2
種類があります。
スプライスセンサ、8 mm および 12 mm X テープフィーダ
スプライスセンサ、16 mm から 88 mm X テープフィーダ 5
スプライスセンサは、ページ 272
の図 5.10 - 8 のアイテム 3 で示されている位置に取り付けら
れます。
すでに取り付け済みのスプライスセンサ付属のテープフィーダも、提供することができます
（セクション 3.9.2
のページ 153 以降参照）。
5.10.5 2x8 mm テープフィーダに部品をセットする
2x8mm X フィーダのセットアップ方法は、2x8mm X フィーダのオペレータガイドに説明がありま
す。
ドイツ語のアイテム番号 00196664-xx
英語のアイテム番号 00196665-xx
5 マシンで作業をする ユーザーマニュアル SIPLACE SX4/DX4
5.11 X フィーダの LCD 表示、ステータス表示を見る ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
274
5.11 X フィーダの LCD 表示、ステータス表示を見る
5.11.1 X フィーダ 8 - 88 mm
X フィーダには、運転状態を知らせるためのマルチカラーステータス表示（図 5.11 - 1 のアイ
テム 6）およびテキストを表示する LCD 表示（図 5.11 - 1
のアイテム 1）があります。
5

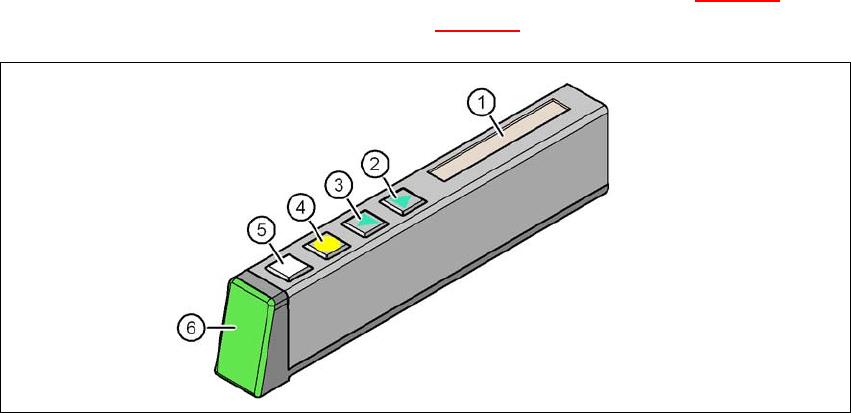

図 5.11 - 1 8 mm X フィーダのボタン、LCD 表示およびステータス表示
(1) LCD 表示
(2)「前進」ボタン
(3)「後退」ボタン
(4)「カバーテープ」ボタン
(5)「セット」ボタン
(6) ステータス表示、マルチカラー
