ユーザーマニュアル SIPLACE SX4/ DX4 3 テクニカルデータおよびアセ ンブリ ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.3 寸法と重量 105 3.3.2.2 DX4 マシンの寸法 3 図 3.3 - 2 DX4 マシンの寸法
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.3 寸法と重量 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
104
3.3.2 寸法
3.3.2.1 SX4 マシンの寸法
3
図 3.3 - 1 SX4 マシンの寸法
ユーザーマニュアル SIPLACE SX4/DX4 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 3.3 寸法と重量
105
3.3.2.2 DX4 マシンの寸法
3
図 3.3 - 2 DX4 マシンの寸法
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX4/DX4
3.3 寸法と重量 ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
106
3.3.3 折り曲げた保護カバーの高さ
3

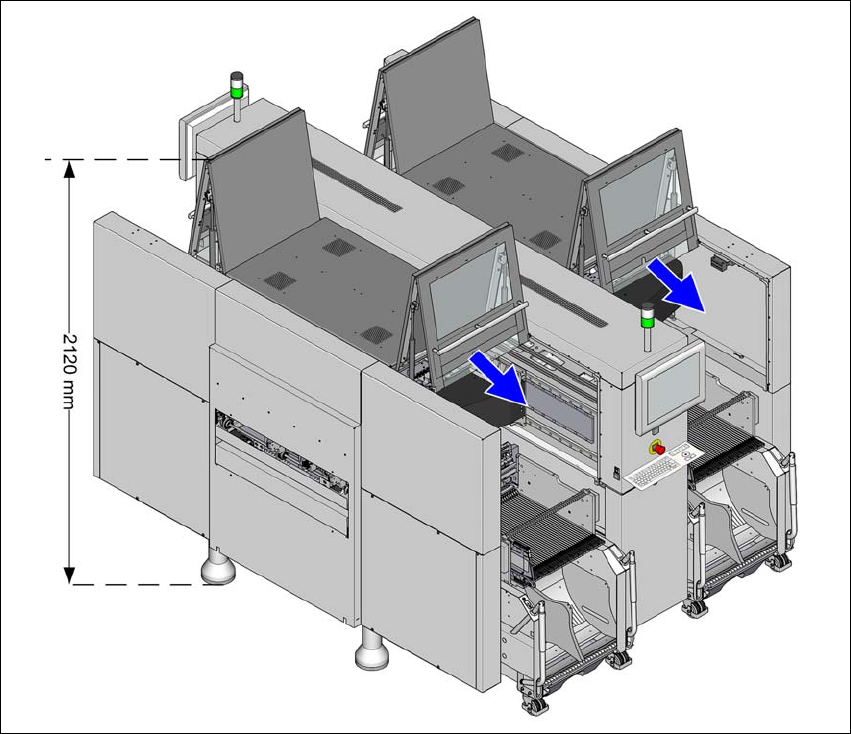

図 3.3 - 3 折り曲げた保護カバーの高さ - ミリメータ単位の寸法 (SX4 の例 )
記載された寸法は、950 mm の最大 PCB コンベヤ高さのものを示しています。
(1) 高さは、PCB コンベヤ高さによって異なります。
– PCB コンベヤ高さ 900 mm = 120 mm ± 15 mm
– PCB コンベヤ高さ 930 mm = 150 mm ± 15 mm
– PCB コンベヤ高さ 950 mm = 170 mm ± 15 mm
