6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.1 ノズルチェンジャー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
298
28xx ノズル用ノズルマガジン 6
6

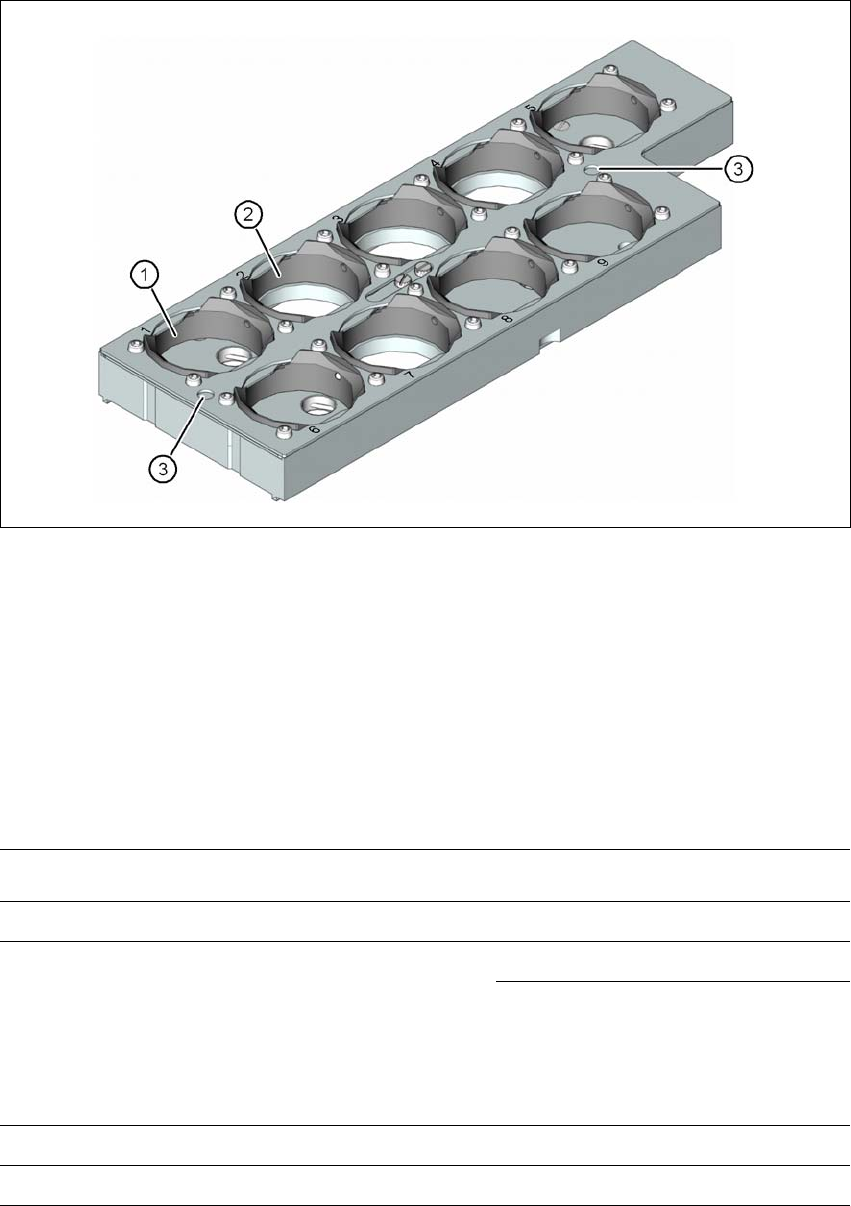

図 6.1 - 8 28xx ノズル用ノズルマガジン
(1) 最大ノズル長さ 12.5 mm の 28-xx ノズル用ガレージ 5 個
( ガレージ番号、1、5、6、8、9)
(2) 最大ノズル長さ 16.5 mm の 28-xx ノズル用ガレージ 4 個
( ガレージ番号、2、3、4、7)
(3) フィデューシャル ( ロッキングプレートが開いている場合しか見られません。)
6.1.2.2 テクニカルデータ
6
6
SIPLACE マルチスター用ノズルチェンジャー
寸法（長さ x 幅 x 高さ）
449 mm x 62.7 mm x 77.7 mm
ノズルホルダの個数
タイプ 20xx 60 個
タイプ 28xx 9 個
ノズルタイプ 20xx (CPP ヘッド )
28xx (CPP ヘッド )
ノズル交換時間 ノズル 1 個当たり約 2 秒
接続圧縮空気 0.48 MPa (4.8 bar)
ユーザーマニュアル SIPLACE SX4/DX4 6 ステーション詳細
ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版 6.1 ノズルチェンジャー
299
6.1.2.3 SIPLACE マルチスター用ノズルチェンジャーの位置
ロケーション 1、2、3、4 には、CPP ヘッド用ノズルチェンジャーをおのおの 1 個取り付けられ
ます ( ページ 299
の図 6.1 - 9 のアイテム 1)。
これにより、実装マシンでは次のノズルチェンジャー構成が可能です。
6
6
図 6.1 - 9 SIPLACE マルチスター用ノズルチェンジャーの位置 - 構成例
6
ロケーショ
ン
ノズルマガジンの個数 スペアノズルマガジンの
個数
ノズルホルダの個数
1 5 個 x 20xx + 1 個 x 28xx - 60 個 x 20xx、9 個 x 28xx
2 4 個 x 20xx 2 個 48 個 x 20xx
3 5 個 x 20xx + 1 個 x 28xx - 60 個 x 20xx、9 個 x 28xx
4 4 個 x 20xx 2 個 48 個 x 20xx
(1) ノズルチェンジャー
(2) SIPLACE マルチスター
(3) 固定カメラ
6 ステーション詳細 ユーザーマニュアル SIPLACE SX4/DX4
6.1 ノズルチェンジャー ソフトウエアバージョン SC.704.xx 以降 2011 年 2 月日本語版
300
ご注意 : 6
– ロケーション２および 4 の実装ヘッドは、2 個の最も内側のノズルマガジンには届きませ
ん(図6.1 - 9
のアイテム 2)。
– マガジンが無かったり、正しく着座していないマガジンに反応して、安全回路がマシンを
停止するので、すべてのマガジンロケーションは、満載する必要があります。
6.1.2.4 アセンブリ
ノズルチェンジャーは部品トロリー結合ユニットに取り付けられます。
6

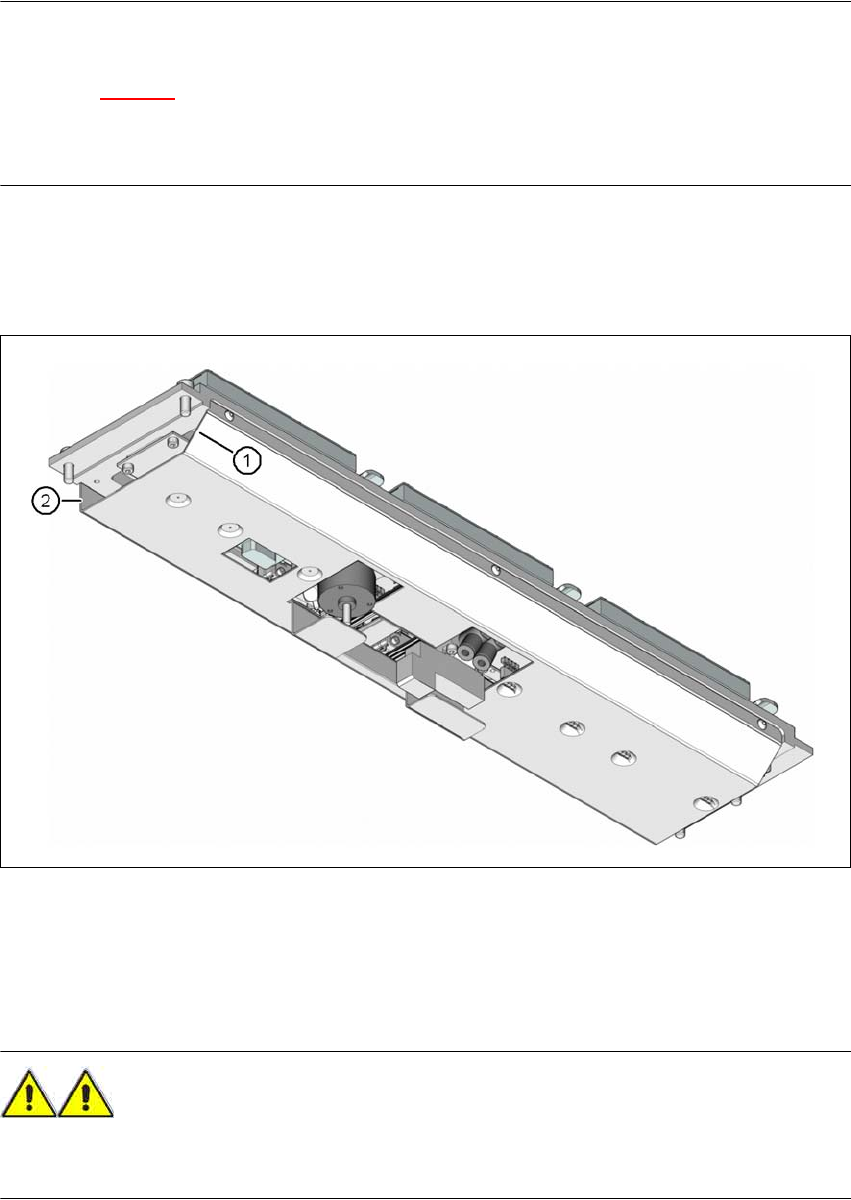

図 6.1 - 10 ノズルチェンジャーのアセンブリ位置 - 下からのビュー
(1) 部品トロリー結合ユニット側を向く傾斜面。
(2) PCB コンベヤ側を向く垂直面
→ 傾斜面が部品トロリー結合ユニット側を向くようにノズルチェンジャーを揃えます。
警告 6
– おのおのの実装ヘッドに対応するノズルチェンジャーしかインストールしないでください。
混載した構成では、ヘッドが衝突する危険性があります。
