6. 故障排除
维修手册
158
维修手册
版权
© 2009–2020 优傲机器人公司版权所有。保留所有权利。
C500A19
等待验收启动 自检使用序列号等待验收。
C710A
ROM 测试
C710A0
严重错误 ROM 验证过程中出现严重的错
误
a) 执行完整的重启序列
b) 更新软件
c) 请联系您当地的优傲机
器人服务提供商寻求帮
助。
C740A
硬件监测
C740A0
严重错误 硬件监测过程中出现严重的错
误
a) 执行完整的重启序列
b) 更新软件
c) 请联系您当地的优傲机
器人服务提供商寻求帮
助。
C740A20
24V SPI IO 电压 24V 电压 IO 超出限值（低于
23.0V 并高于 25.7V）。
a) 执行完整的重启序列
b) 检查连接是否松动
c) 检查工具/传感器是否损
坏
d) 更新软件
e) 请联系当地的优傲机器
人服务提供商寻求帮助
C740A21
24V SPI IO 电流 24V 电流 IO 超出其限值 a) 执行完整的重启序列
b) 检查连接是否松动
c) 检查工具/传感器是否损
坏
d) 更新软件
e) 请联系当地的优傲机器
人服务提供商寻求帮助
6. 故障排除
维修手册
159
维修手册
版权
© 2009–2020 优傲机器人公司版权所有。保留所有权利。
C740A24
左侧 3 位安全使能装置按钮
不一致
a) 不要重复按下按钮
b) 去除按钮上的任何压力
c) 如果轻按不起作用，请用
更大的压力按下按钮
d) 更新软件
e) 请联系当地的优傲机器人
服务提供商寻求帮助
C740A25
右侧 3 位安全使能装置按钮
不一致
a) 不要重复按下按钮
b) 去除按钮上的任何压力
c) 如果轻按不起作用，请用
更大的压力按下按钮
d) 更新软件
e) 请联系当地的优傲机器人
服务提供商寻求帮助

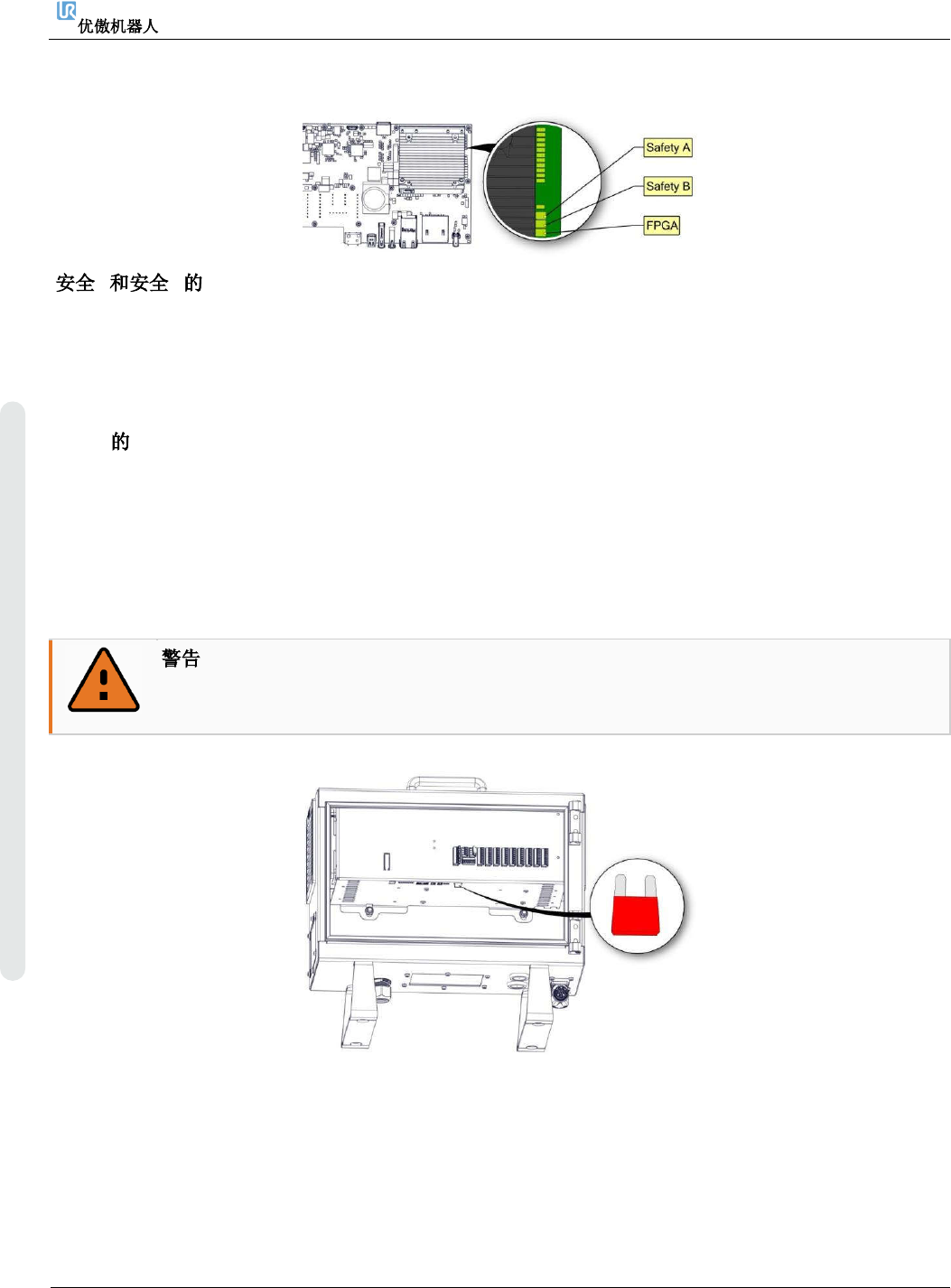

6.4. 安全控制板上的LED指示灯和保险丝
6.4.1. 安全控制板上的LED指示灯
下面的是“电源”LED指示灯。该指示灯只有两种状态。
LED
⚫
绿色常亮 = 通电
⚫
无色常亮 = 错误或无电源
6. 故障排除
维修手册
160
维修手册
版权
© 2009–2020 优傲机器人公司版权所有。保留所有权利。
下面是“通信”LED指示灯。它们根据状态的不同以不同的模式闪烁。
A B LED
绿色快速闪烁 = 引导加载程序
绿色慢速闪烁 = 正常通信
红色常亮 = 错误（启动/通电时会出现红色闪烁，这是正常现象。）
FPGA LED
绿色/红色常亮 = 正常通信
绿色慢速闪烁 = 没有通信/试图建立通信
6.4.2. 保险丝
保险丝为 10A 快断微型片式保险丝。
切勿使用与规定不同的保险丝。仅使用高级元件。
保险丝规格：
⚫
中断等级：1000A @ 32 VDC
⚫
额定电压：32 VDC
⚫
元件级温度范围：-40˚C至+125˚C
⚫
系统级温度范围：-40˚C至+105˚C
