8. 备件
维修手册
193
维修手册
版权
© 2009–2020 优傲机器人公司版权所有。保留所有权利。
*关节尺寸2，可用于Ur3e的J0和J1。订购此备件时，请指定所需
关节的位置（J0 = 底座，J1 = 肩部）。
UR3e底座关节
–
124021
编号 数量 描述 零件号 页码
1 2 尺寸2的扁型环 103703 8.1.1.UR3e的密封套件
–
103703，第167页
2 2 尺寸2的成型环 103703 8.1.1.UR3e的密封套件
–
103703，第167页
3 2
尺寸2的耐磨环
103703
8.1.1.UR3e的密封套件
–
103703，第167页
4 1 底座关节，尺寸2 不适用 不适用
5 1 盖子尺寸2的O型圈 103413 8.1.4.UR3e的盖套件
–
103413，第169页
6 1 盖子尺寸2 103413 8.1.4.UR3e的盖套件
–
103413，第169页
7 3 盖子尺寸2的螺钉 103413 8.1.4.UR3e的盖套件
–
103413，第169页
8 20 圆柱头螺钉 不适用 不适用
9 6 沉头螺钉 不适用 不适用
8.1.29. UR5e底座关节尺寸3 – 124031
返回至总览
8. 备件
维修手册
194
维修手册
版权
© 2009–2020 优傲机器人公司版权所有。保留所有权利。
*关节尺寸3，可用于Ur5e的J0、J1和J2。订购此备件时，请指定所需关节的位置（J0 = 底座，J1 = 肩
部，J2 = 肘部）。

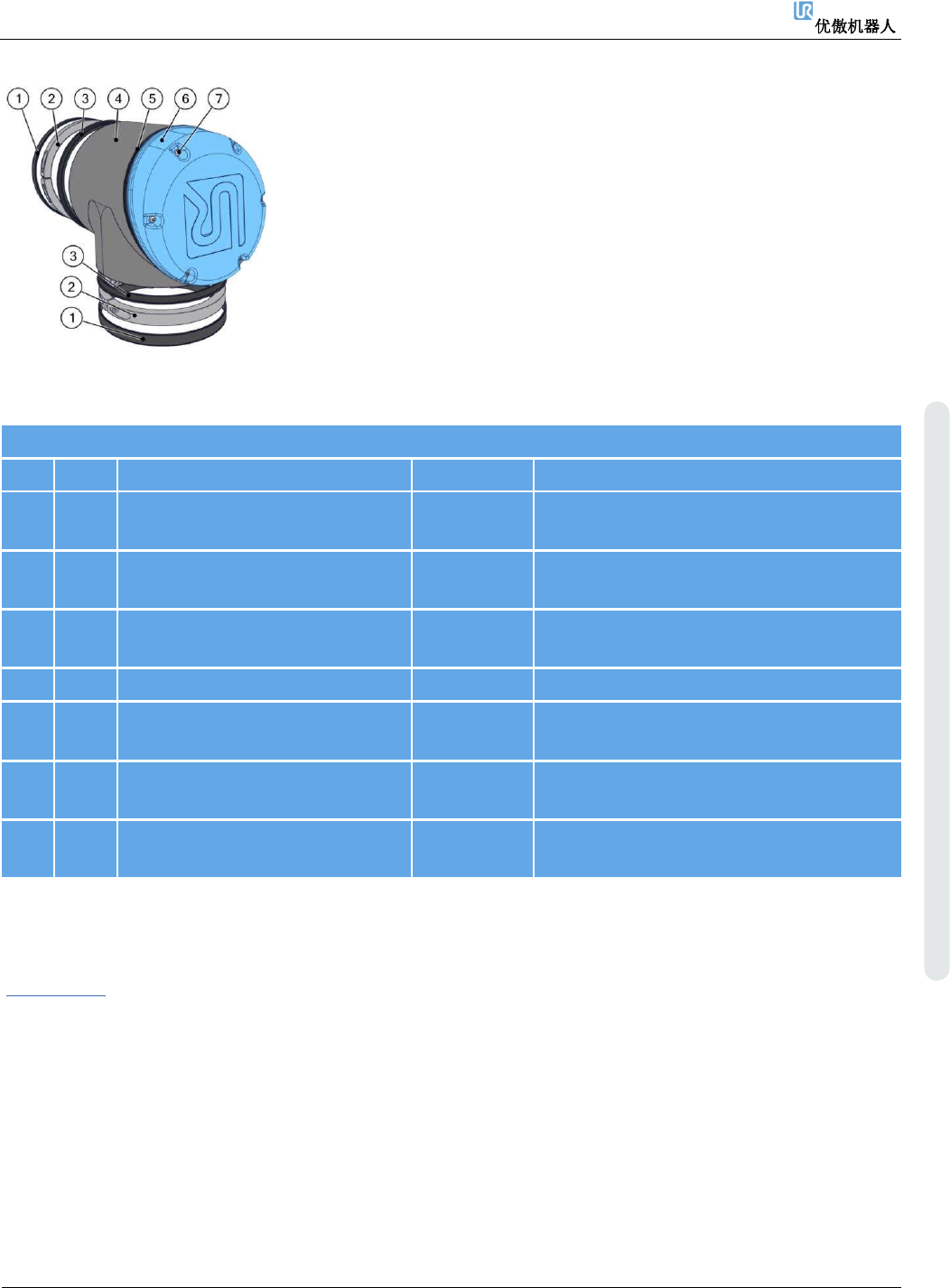

UR5e底座关节尺寸3
–
124031
编号 数量 描述 零件号 页码
1 2 尺寸3的扁型环 103705
8.1.2.UR5e的密封套件
–
103705，第
168页
2 2 支架连接，包括尺寸3螺栓和密封件
不适用 不适用
3 2 尺寸3耐磨环 103705
8.1.2.UR5e的密封套件
–
103705，第
168页
4 1 底座关节，尺寸3 不适用 不适用
5 1
盖子尺寸3的O型圈
103405
8.1.5.UR5e的盖套件
–
103405，第
170页
6 1 盖子尺寸3 103405
8.1.5.UR5e的盖套件
–
103405，第
170页
7 3 盖子尺寸3的螺钉 103405
8.1.5.UR5e的盖套件
–
103405，第
170页
8.1.30. UR10e/UR16e底座关节尺寸4 - 124041
返回至总览
8. 备件
维修手册
195
维修手册
版权
© 2009–2020 优傲机器人公司版权所有。保留所有权利。
*关节尺寸4，可用于UR10e/UR16e的J0和J1。订购此备件时，请指定所需关节的位置（J0 = 底座，J1
= 肩部）。

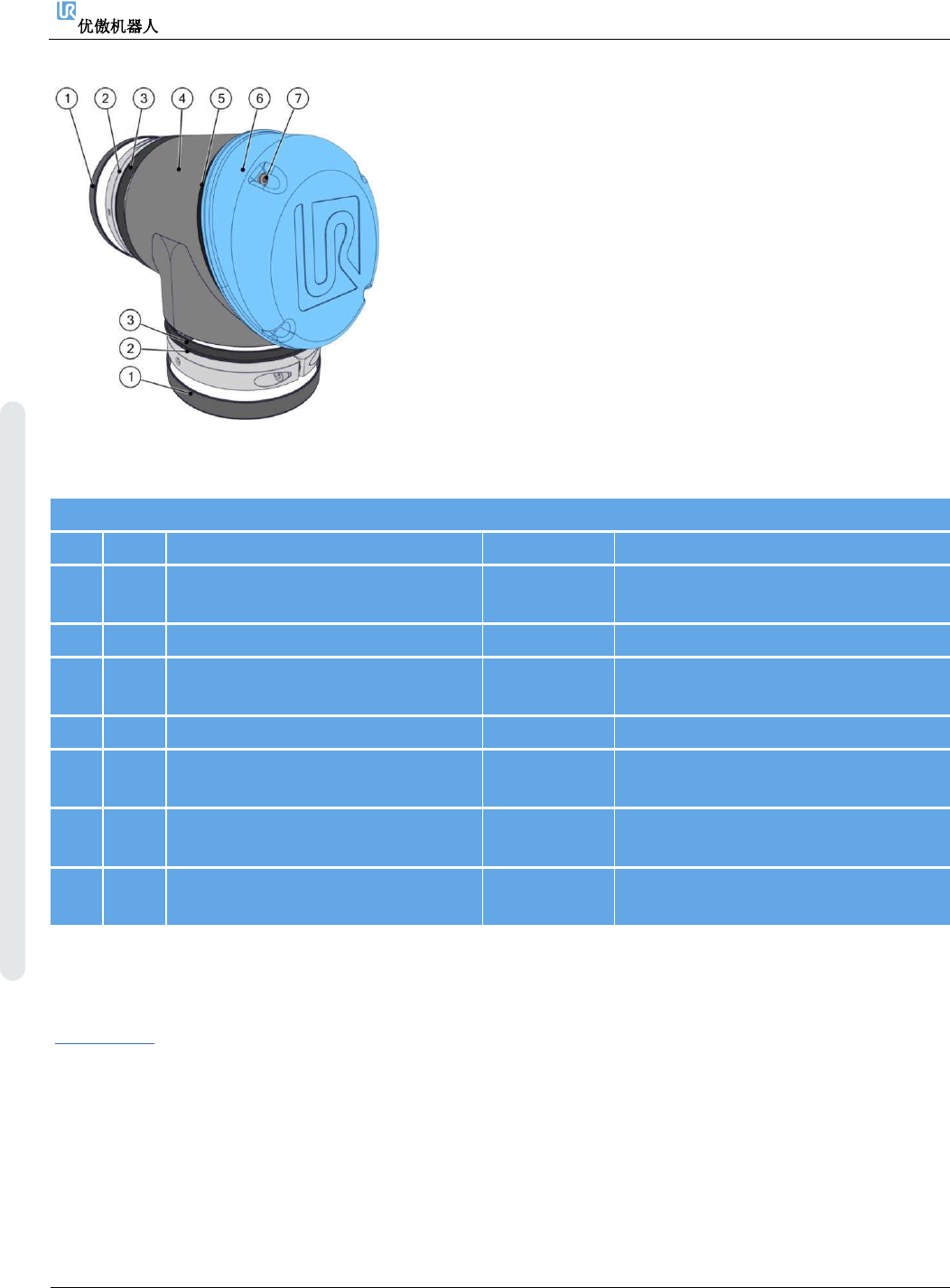

UR10e/UR16e底座关节 - 124041
编号 数量 描述 零件号 页码
1 2 尺寸4的扁型环 103700
8.1.3.密封圈套件UR10e/UR16e
–
103700，第168页
2 2
支架连接，包括尺寸4螺栓和密封
件
不适用 不适用
3 2 尺寸4耐磨环 103700
8.1.3.密封圈套件UR10e/UR16e
–
103700，第168页
4 1 底座关节，尺寸4 不适用 不适用
5 1 盖子尺寸4的O型圈 103410
8.1.6.UR10e/UR16e的盖套件
–
103410
，第171页
6 1 盖子尺寸4 103410
8.1.6.UR10e/UR16e的盖套件
–
103410
，第171页
7 6 盖子尺寸4的螺钉 103410
8.1.6.UR10e/UR16e的盖套件
–
103410
，第171页
